[金属复合线 ] 铝包钢绞线的1%伸长应力的测试

P:2013-01-05 17:21:19

1

我们生产的铝包钢绞线在绞合前测试强度在1250~1300,标准为不小于1200,绞合后取中间单丝测1%应力为1160,判定不合格。

铝包钢绞线的1%伸长应力的测试是在绞合前测还是绞合后测呢?绞合后即使是中间的单丝无论如何应力都会有损失(管绞机生产),怎么能用绞合前的标准来衡量?

小弟不太懂这个,那位大侠能给个解释呢

concentric type - 同心式 点赞(0) 投诉

P:2013-06-11 11:04:12

2

铝包钢绞线的1%伸长应力的测试是在绞合前测的,标准有说明绞后可以不测,双方达成协议就好。。。。。。

metal sheath - 金属护套 点赞(1) 投诉

P:2013-06-13 17:07:24

3

作为用户,肯定是要求绞合后合格了。

cable echo - 电缆回波,电缆声波 点赞(0) 投诉

P:2013-08-13 13:39:32

4

铝包钢单丝的型式试验部特别标明都是指绞合前的,绞合后的强度一般取绞合前的90%~95%,这个在计算拉断力时是考虑过的,如果在绞合前就1%伸长应力不合格,那主要热处理工序控制不好,面缩率过低,或者铝包钢拉丝比例过小

PPLP - polypropylene laminated paper聚丙烯复合纸 点赞(0) 投诉

P:2013-11-28 10:52:05

5

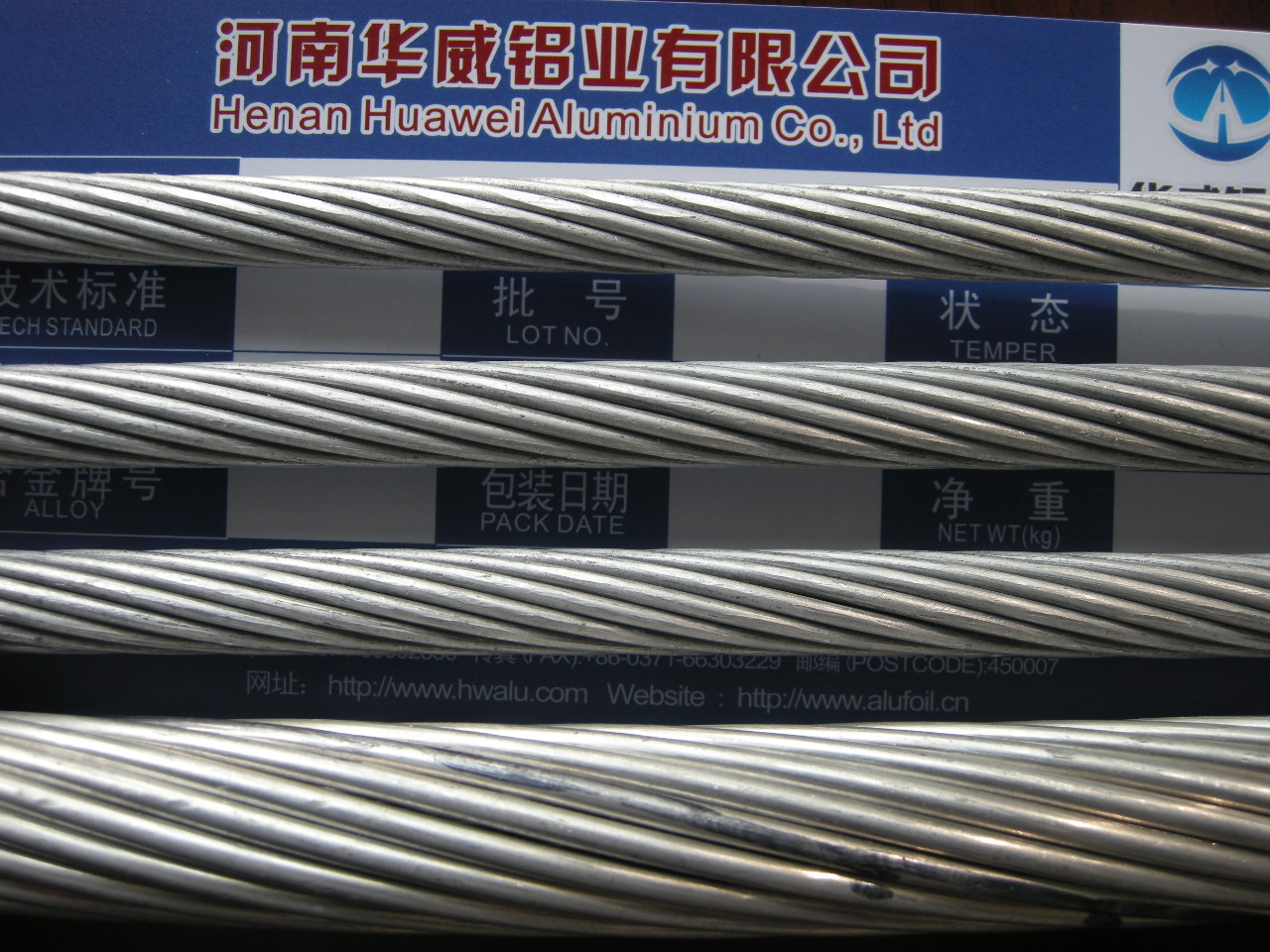

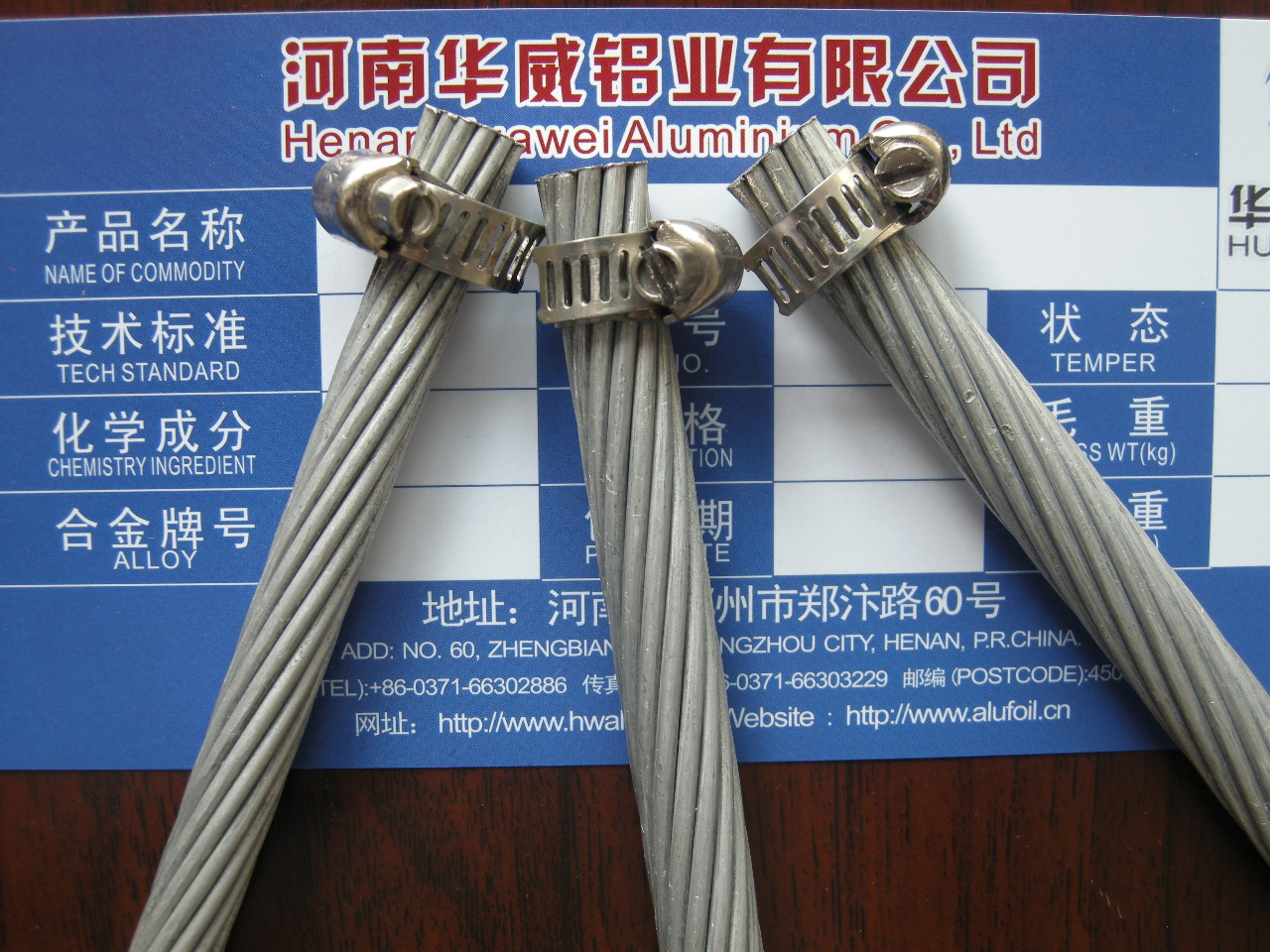

铝包钢绞线

供应铝包钢绞线LBGJJLB1AJLB1BJLB2JLB3JLB4
     郑州市华威金属材料有限公司有五十余年的电线电缆生产历史,专业生产制造铝包钢丝、铝包钢绞线、铝包钢芯铝绞线、铝包钢承力索、钢芯铝绞线、铝合金绞线,电力电缆、铜绞线,镁铜合金丝等产品,质量上乘、广受赞誉!
铝包钢绞线定义:
定根数的铝包钢单丝绞制而成;铝包钢单丝是一种将铝连续均匀包覆在钢芯上的双金属丝,它兼有导电性能好,耐腐蚀,高频传输性能好以及钢的强度高等优点。
铝包钢绞线   途:
用于大跨越输电线,良导体避雷地线,光纤复合架空地线,电线架设绞线,防冰雪导线,倍容导线,自阻尼导线,电气化铁路接触网承力索。
铝包钢绞线执行标准:GB/T 1179-2008、YB/T 124-1997,TB/T2938,ASTM B 416,AS 1222, IEC610898-1991
铝包钢绞线按导电率分为:20AC、23AC、27AC、30AC、33AC、40AC六个组别,其相应的导电率为20.3%、23%、27%、30%、33%和40%IACS.
铝包钢绞线的代号为: LBGJ、JLB1A、JLB20
铝包钢绞线JLB1规格表

标称截面钢

Nominal Section Steel

规格号

Size

面积Area

mm2

单线根数

Single

Line Nos

直径/mm

Diameter

单位长度质量Weight(kg/km)

额定拉断力/kN

Rated Breaking force

直流电阻

DC Resistance

(20℃)

Ω/km

单线

Single

Line

绞线

Strand

JLB1A

JLB1B

JLB1A

JLB1B

15

4

12

7

1.48

4.43

80.1

79.4

16.08

15.84

7.1592

20

6.3

18.9

7

1.85

5.56

126.1

125.0

25.33

24.95

4.5455

30

10

30

7

2.34

7.01

200.3

198.5

40.20

39.60

2.8637

35

12.5

37.5

7

2.61

7.84

250.4

248.1

50.25

49.50

2.2910

50

16

48

7

2.95

8.86

320.5

248.1

64.32

63.36

1.7898

75

25

75

7

3.69

11.08

500.7

317.5

93.75

99.00

1.1455

120

40

120

7

4.67

14.02

801.2

496.2

132.00

158.40

0.7159

120

40

120

19

2.84

14.18

805.0

793.9

160.80

158.40

0.7194

200

63

189

19

3.56

17.79

1267.9

1256.4

240.03

249.48

0.4568

300

100

300

37

3.21

22.49

2017.3

1999.0

402.00

396.00

0.2884

350

125

375

37

3.59

15.15

2521.7

2498.3

476.25

495.00

0.2307

450

160

480

37

4.06

28.45

3227.7

3198.3

580.80

633.00

0.1803

600

200

600

37

4.54

31.81

4034.7

3997.9

684.00

792.00

0.1442

600

200

600

61

3.54

31.85

4040.6

4003.8

762.00

792.00

0.1444


销售经理:晋经理
邮箱:13733825789@163.com
QQ:896924260
电话:0371-66305222
手机:13733825789
邮编:450007
公司网址:www.zzcables.com
单位名称:郑州市华威金属材料有限公司
单位地址:郑州市管城区东明路58号

[hwcables 在 2013-11-28 11:02:06 编辑过]





[hwcables 在 2013-11-28 11:03:30 编辑过]

alumite wire - 防蚀铝线,耐酸铝线 点赞(0) 投诉

P:2014-02-10 08:05:14

6

成品绞线的1%应力值有必要测试,但是目前国内的试验室都不会,需要非接触式的引伸计

micro-extruder - 微型挤出机 点赞(0) 投诉

P:2014-08-05 15:05:12

7

绞线中心线1%应力均按照绞前标准检测的。边线是弯曲后应力损失,中心线是不经过弯曲的,应力损失有限。所以你本身线材的应力值富余量较低,建议调整工艺。

bar turning machine - 线杆转向机 点赞(0) 投诉

P:2014-08-18 11:07:31

8

测试中心线,标准按照绞前要求。
