首页 > 通讯电缆 > 室外电话电缆 CW 1171实心PE绝缘&PE护套

[市内话缆 ] 室外电话电缆 CW 1171实心PE绝缘&PE护套

P: 2015-09-16 13:55:00

1




FIREROL FRL-SW-1SU/FRL-SW-3SU


应用
该电缆可用作用户分配电缆用于中心局与接入网之间的连接。线缆为非填充型,并可在安装过程中加压。适合管道敷设。


标准
• CW 1171 (非屏蔽电缆)
• CW 1179 (屏蔽电缆)
• CW 1252 (自承式电缆)

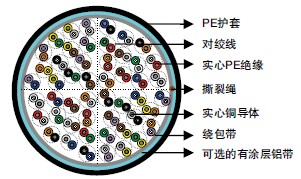

结构
• 导体:0.32/0.4/0.5/0.63/0.9mm实心退火裸铜,遵照BS 6360/IEC 60228 Class 1标准。
• 绝缘:BS EN 50290-2-23/BS 6234/IEC 60708实心聚乙烯。
• 绞对:绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元:对绞线。
• 成缆方式:100对以下线缆由25对的单元或12/13对的单元组成;100对以上线缆由25对,50对或100对的单元组成。遵照CW 1171标准结构,详见电缆组成附表。
• 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。这些聚酯带在屏蔽层与独立导体之间提供热,机械及绝缘保护。
• 防潮层(可选):一层单面或双面包覆有PE聚合物的铝带(0.08/0.15mm)以两边搭接的方式纵包于缆芯之外,以提供屏蔽覆盖并防止水汽侵入。
• 护套:BS 6234/IEC 60708黑色低密度聚乙烯,可抵御日照,温度变化,地面化学物质和其他环境条件的侵蚀。
• 撕裂绳:可提供撕裂绳用于纵向撕裂护套以方便其剥除。
• 备用对(可选):200对以上大对数电缆可包含备用线对。
• 排流线(可选):可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。

[atltech0 在 2015-9-16 13:56:09 编辑过]

polyphenylene oxide - 对聚苯氧 点赞(0) 投诉

P: 2015-09-16 13:56:38

2

电气性能

标称导体直径

mm

0.32

0.4

0.5

0.63

0.9

导体线规

AWG

28

26

24

22

19

导体尺寸

mm2

0.08

0.126

0.196

0.312

0.636

最大平均导体电阻@20℃

Ω/km

223

143

91

58

28

最小绝缘电阻@500V DC

MΩ.km

6500

6500

6500

6500

6500

最大平均互电容@800Hz

nF/km

53/68*

535356

59

最大个体互电容@800Hz (99%)

nF/km

60/75*

606060

64

最大个体电容不平衡@800Hz 线对之间

pF/500m

275

275275275

275

最大导体环路电阻@20℃

Ω/km

470

300192114

60

阻抗@1KHz

1000

994796660

445

阻抗 @100KHz

156

147134125

122

阻抗 @512KHz

122

120118117

116

阻抗 @1MHz

120

117115114

113

最大平均衰减 @0.8KHz

dB/km

1.76

1.641.301.04

0.74

最大平均衰减 @1KHz

dB/km

1.8

1.681.351.08

0.76

最大平均衰减 @3KHz

dB/km

3.4

3.182.522.01

1.42

最大平均衰减 @150KHz

dB/km

16.8

11.48.36.2

4.4

最大平均衰减 @772KHz

dB/km

29.5

24.319.415.4

10.8

最大平均衰减 @1000KHz

dB/km

33.5

27.121.417.5

12.8

介电强度 导体之间(3secs)

V DC

500

500500500

500

标称绝缘厚度

mm

0.145/0.08**

0.1750.200.26

0.3

标称绝缘线直径

mm

0.61/0.48**

0.750.901.15

1.5

* 400对以下线缆的互电容值可增加3%。
** 该值仅适用于导体为0.32mm的4000及4800对电缆。



机械和热性能
操作温度范围(静态):-30℃ – +70℃
安装温度范围(动态):-20℃ – +50℃
最小弯曲半径:10 x 外径(非铠装电缆);15 x 外径(铠装电缆)


色码
CW 1171标准色码,详见色码表。


尺寸和重量
CW 1171实心PE绝缘&PE护套电话电缆

电缆代码
线对数量

最小护套厚度s
mm

最大外径
mm

标称重量
kg/km
0.32mm导体,0.61mm绝缘线

TP1171-2Y(L)2Y-50P032

50

1.6

14.0

140

TP1171-2Y(L)2Y-100P032

100

1.6

17.0

280

TP1171-2Y(L)2Y-200P032

200

1.7

22.0

480

TP1171-2Y(L)2Y-300P032

300

1.8

26.0

680

TP1171-2Y(L)2Y-400P032

400

1.8

29.5

880

TP1171-2Y(L)2Y-500P032

500

1.9

32.0

1080

TP1171-2Y(L)2Y-600P032

600

1.9

34.0

1281

TP1171-2Y(L)2Y-800P032

800

2.0

39.0

1681

TP1171-2Y(L)2Y-1000P032

1000

2.1

42.5

2081

TP1171-2Y(L)2Y-1200P032

1200

2.2

47.0

2482

TP1171-2Y(L)2Y-1600P032

1600

2.3

53.0

2883

TP1171-2Y(L)2Y-2000P032

2000

2.4

58.5

3284

TP1171-2Y(L)2Y-2400P032

2400

2.5

62.0

3681

TP1171-2Y(L)2Y-3200P03232002.670.0

4082

TP1171-2Y(L)2Y-4000P03240002.666.0*

4883

TP1171-2Y(L)2Y-4800P03248002.771.0*

5681

0.4mm导体,0.75mm绝缘线

TP1171-2Y(L)2Y-50P04501.616.0

211

TP1171-2Y(L)2Y-100P04 1001.720.5

380

TP1171-2Y(L)2Y-200P04200 1.826.0

708

TP1171-2Y(L)2Y-300P043001.930.5

1034

TP1171-2Y(L)2Y-400P044001.935.0

1358

TP1171-2Y(L)2Y-500P045002.037.5

1703

TP1171-2Y(L)2Y-600P046002.140.5

2016

TP1171-2Y(L)2Y-800P048002.246.5

2639

TP1171-2Y(L)2Y-1000P0410002.3 51.5

3264

TP1171-2Y(L)2Y-1200P0412002.456.0

3873

TP1171-2Y(L)2Y-1600P0416002.665.5

4819

TP1171-2Y(L)2Y-2000P0420002.670.0

6731

0.5mm导体,0.9mm绝缘线
TP1171-2Y(L)2Y-50P05501.619.0

305

TP1171-2Y(L)2Y-100P051001.723.5

561

TP1171-2Y(L)2Y-200P052001.930.5

1074

TP1171-2Y(L)2Y-300P053002.037.0

1582

TP1171-2Y(L)2Y-400P054002.142.5

2093

TP1171-2Y(L)2Y-500P05502.246.0

2577

TP1171-2Y(L)2Y-600P056002.249.5

3073

TP1171-2Y(L)2Y-800P058002.456.5

4033

TP1171-2Y(L)2Y-1000P0510002.562.5

5015

TP1171-2Y(L)2Y-1200P0512002.669.0

5959

0.63mm导体,1.15mm绝缘线
TP1171-2Y(L)2Y-50P063501.722.0

416

TP1171-2Y(L)2Y-100P0631001.828.0

782

TP1171-2Y(L)2Y-200P0632002.037.5

1505

TP1171-2Y(L)2Y-300P063300 2.246.0

2238

TP1171-2Y(L)2Y-400P0634002.352.5

2944

TP1171-2Y(L)2Y-500P0635002.456.5

3633

TP1171-2Y(L)2Y-800P0638002.770.5

5722

0.9mm导体,1.5mm绝缘线
TP1171-2Y(L)2Y-50P09501.827.5

1000

TP1171-2Y(L)2Y-100P091002.038.0

1670

*该电缆绝缘厚度减少为0.08mm。

insulating jacketing material - 绝缘护套材料 点赞(0) 投诉

P: 2015-09-16 14:05:51

3

现在都光纤入户了。这种电缆会越来越没有市场。

polyesterimide coated copper wire - 聚酯亚胺漆包铜线 点赞(0) 投诉

P: 2015-09-16 14:17:42

4

还是有很多要的,我们国外销量一直很好
