[SFP] 求助，SFP共模回损不过怎么解决？SCC11 SCC22

zhiweini5

P:2016-11-11 15:09:57
1



各位前辈，请问SFP共模回损不过怎么解决？SCC11 SCC22

drawing-down - 拉伸（0）投诉

junbao125

P:2016-11-11 16:34:49
2

先排除是不是测试线本身的原因

earth bus - 接地母线（0）投诉

迷儿

P:2016-11-13 06:38:21
3

请上传测试报告

continuously filled cable - 连续填充电缆,纵向密封电缆（0）投诉

wangfuzhu

P:2016-11-14 09:14:08
4

如测试长度小很不容易过，另外查一上测试连接线、接线夹具等是否达到要求，最后考虑线材设计及制造程中的芯线平衡问题以及阻抗匹配问题。

warning - 报警,预告（0）投诉

moveitgogo

P:2016-11-16 09:58:46
5

如果两三句话就能说清楚，那SFP就不会只有少数厂家能生产了！<div>
</div>

plan - 计划,方案（0）投诉

wangfuzhu

P:2016-11-16 12:03:32
6

共模测试是每条芯线对地的性能，所以过程控制要特别注意2条芯线的一致性，地线的位置稳定性也很重要，多对时控制就更加困难。

Foamed - 发泡（1）投诉

zhiweini5

P:2016-12-06 15:43:10
7

非常感谢各位前辈，线材本身过了规格线的。

［zhiweini5 在 2016-12-6 15:45:49 编辑过］

current-field-strength characteristic - 电流-场强特性（0）投诉

zhiweini5

P:2016-12-06 15:46:45
8

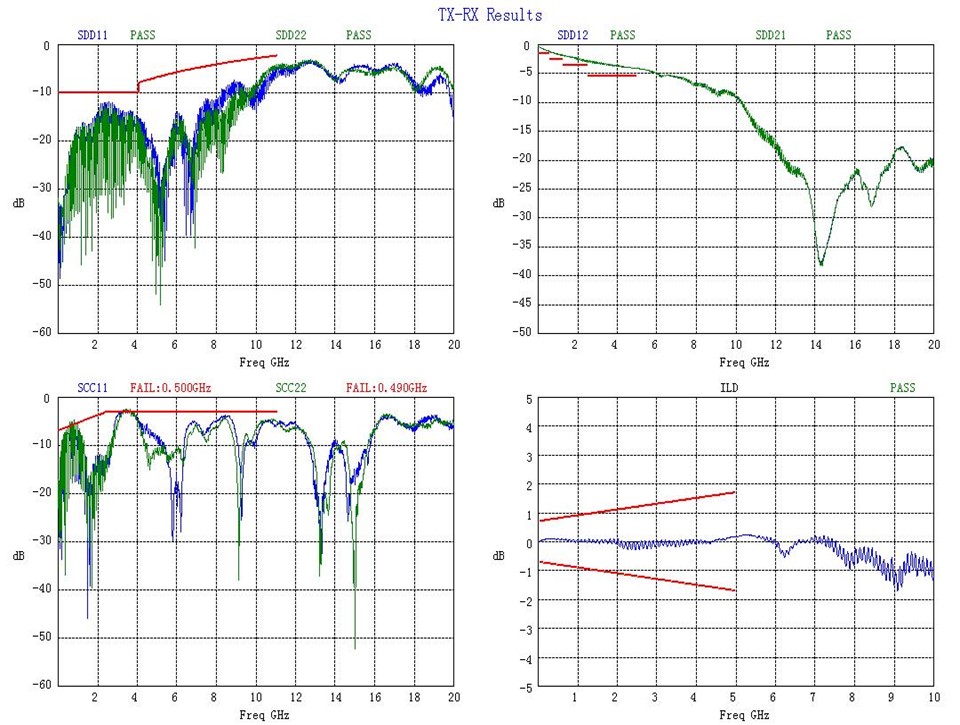

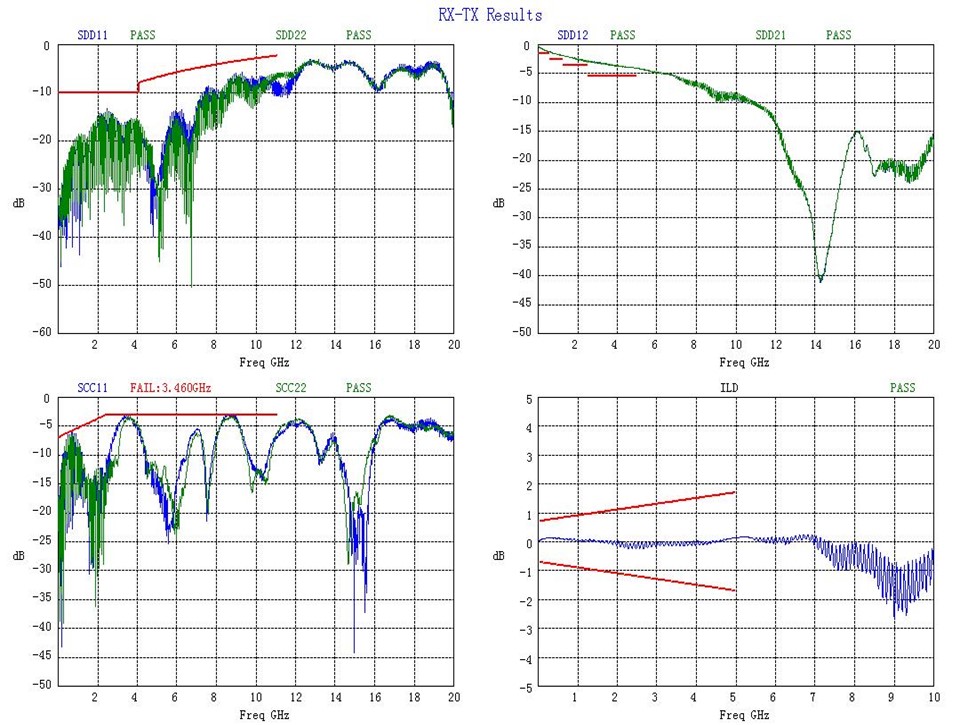

这是测试报告，请帮忙看下

［zhiweini5 在 2016-12-6 16:00:06 编辑过］

return-loss measurement - 反射波损耗测量（0）投诉

GaryWoo

P:2017-02-24 14:24:53
9

组件的话，需将PCBA的共模阻抗设计好。
