若您身处于网络通信行业,相信您应该了解一些以太网线缆,比如说超五类网线、六类网线和七类网线等等。但是您知道Cat8 八类网线是什么吗?它与五类网线、六类/超六类网线及七类/超七类网线有着怎么样的区别呢?下面就带您认识新一代网络跳线——Cat8 八类网线吧。


Cat8 八类网线是什么?


Cat8 八类网线是最新一代双屏蔽(SFTP)的网络跳线,它拥有两个导线对,可支持2000MHz的带宽,且传输速率高达40Gb/s,但它最大传输距离仅有30m,故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。

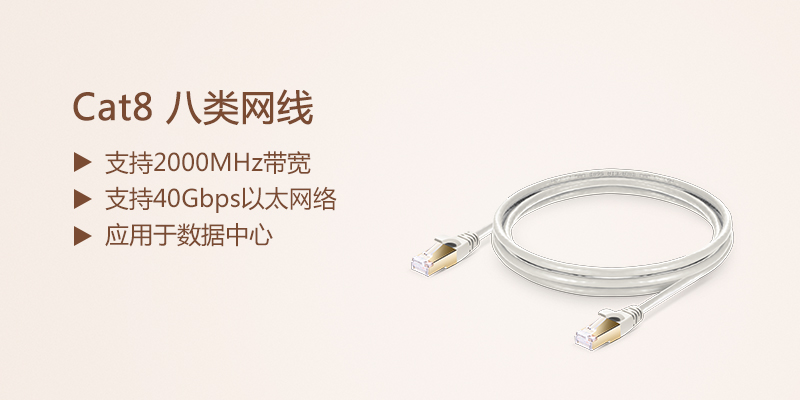

Cat8 八类网线是什么




Cat8 八类网线的标准


Cat8 八类网线的相关标准由美国通信工业协会(TIA )TR-43委员会于2016年正式发布,具体如下:


1.符合IEEE 802.3bq 25G / 40GBASE-T标准,规定了Cat8 八类网线的最小传输速率,可支持25 Gbps和40 Gbps的网络布线。


2.符合ANSI / TIA-568-C.2-1标准,规定了Cat8 八类网线的通道和永久链路,并包含电阻不平衡、TCL和ELTCTL的限制。


3.符合ANSI / TIA-1152-A标准,规定了Cat8 八类网线现场测试仪测量和精度要求。


4.符合ISO / IEC-11801标准,规定了I/II 类Cat8 八类网线的通道和永久链路。



Cat8 八类网线的类别


在ISO / IEC-11801标准里,根据通道级别将Cat8 八类网线分为了I 类和II类,其中I类Cat8 八类网线屏蔽类型为U/FTP和F/UTP,能向后兼容Cat5e、Cat6、Cat6a的RJ45连接器接口;II类Cat8 八类网线屏蔽类型为F/FTP 或 S/FTP,可向后兼容TERA或GG45连接器接口。



Cat8 八类网线与超五类网线、六类网线、超六类网线及七类/超七类网线的区别

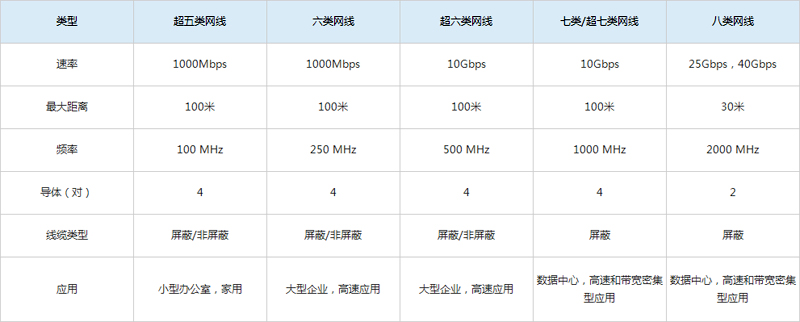

目前市面上常见的网线有超五类网线、六类网线、超六类网线及七类/超七类网线这五种类型,那么Cat8 八类网线与这些网线之间存在着怎样的区别呢?下面就是以上网线的参数表:


Cat8 八类网线与Cat5、Cat6/6a、Cat7/7a网线的区别


由上表可以看出,Cat8 八类网线和七/超七类网线一样,都属于屏蔽型双绞线,能应用于数据中心、高速和带宽密集的地方,虽然Cat8 八类网线的传输距离不如七类/超七类网线的远,但是它的速率和频率却是远超于七类/超七类网线。Cat8 八类网线和超五类网线、六类/超六类网线之间的区别较大,主要体现在速率、频率、传输距离以及应用等方面。


Cat8 八类网线的解决方案


产品图片产品名称产品参数

Cat8 八类网线

1m Cat8八类双屏蔽(SFTP)网络跳线,卡勾设计,灰白色,PVC

规格:Cat8 卡沟设计;屏蔽类型:双屏蔽;


速率:40Gbps;频率:2000MHz;传输距离:20M;


线规:26AWG;导体类型:无氧铜芯线;


引脚分布:直通型 TIA/EIA-568-B。

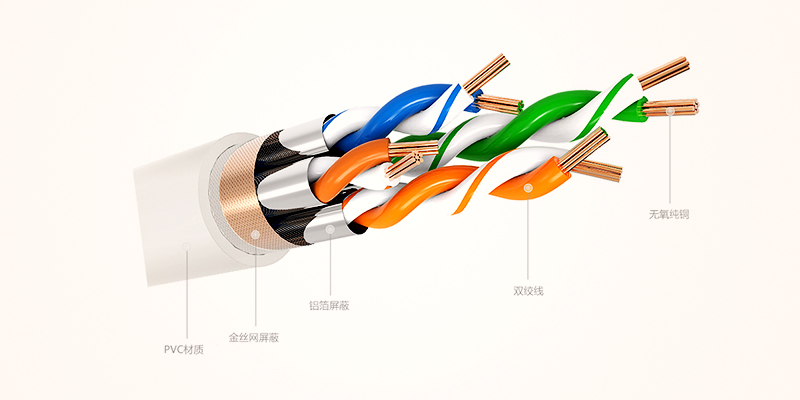

50μm镀金RJ-45插头的Cat8 八类网线,在高密度环境中更容易插拔,适用于交换机、服务器、面板等设备。值得一提的是Cat8 八类网线采用了双屏蔽纯铜设计,能有效抵消双绞线之间的信号串扰,确保信号传输的稳定性。


飞速(FS)Cat8 八类网线


相关产品推荐


产品名称屏蔽类型频带宽度速率
3m Cat5e超五类屏蔽(FTP)网络跳线,卡沟设计,蓝色,PVC屏蔽双绞线(FTP)100MHz1000Mbps
3m Cat6六类非屏蔽(UTP)网络跳线,卡沟设计,黄色,PVC非屏蔽双绞线(UTP)250MHz1000Mbps
3m Cat6a超六类双屏蔽(SFTP)网络跳线,卡沟设计,灰色,PVC双屏蔽双绞线(SFTP)500MHz10Gbps
3m Cat7七类屏蔽(SFTP)网络跳线,卡沟设计,黑色,PVC双屏蔽双绞线(SFTP)600MHz10Gbps


总结

虽然目前Cat8 八类网线的应用并不广泛,但随着网络布线对传输性能的要求越来越高,相信日后Cat8 八类网线会逐渐成为数据中心综合布线系统的主流产品。可提供全套网络跳线定制服务,包括颜色、规格、材料,长度等;所有网线在出厂前都经过严格测试,保证连接畅通,为您提供优良品质的网线。


网线的种类繁多,目前应用非常广泛的网线主要分为四大类:Cat5e超五类网络跳线、Cat6六类网络跳线、Cat6a超六类网络跳线和Cat7七类网络跳线。下面,就为大家详细介绍一下Cat5e/Cat6/Cat6a/Cat7网线系列。


Cat5e网络跳线
超五类网络跳线相比于五类线来说,性能得到很大的提高,具有衰减小、串扰少的优点,而且具有更高的衰减串扰比(ACR)和信噪比和更小的时延误差等特点。超五类线的最大带宽为100MHz,线径是标准的24AWG,适用于千兆以太网络。


Cat6网络跳线

六类网络跳线的传输性能远远高于超五类标准,最适用于千兆速率的网络传输应用。相较于超五类网线来说,六类网络跳在串扰以及回波损耗方面的性能比超五类网线更加优秀,而优良的回波损耗性能对于高速网络应用来说是极其重要的。六类网络跳线的传输带宽为250MHz。


Cat6a网络跳线

超六类网络跳线是六类线的改进版,主要应用于万兆位网络中。相较于六类网线而言,超六类网络跳线在外部串扰等方面的性能有较大改善。超六类网络跳线的传输带宽为500 MHz,最大传输速度也可达到10Gbps。

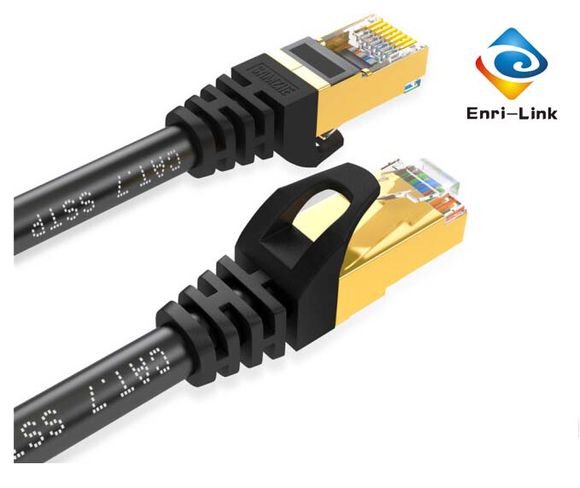

Cat7网络跳线 七类双屏蔽(SFTP)网络跳线

七类网络跳线不再是一种非屏蔽双绞线了,而是一种屏蔽双绞线,主要适用于万兆以太网技术的应用和发展。七类网络跳线传输带宽至少可达600 MHz,传输速率可达10 Gbps。
如何区分Cat5e、Cat6、Cat6a和Cat7四类网线?
一般的来说,Cat5e、Cat6、Cat6a和Cat7四类网线从外观上来看并没有很大的区别,但是可以通过以下几种方法来区分。


Cat8八类双屏蔽(SFTP)网络跳线,卡勾设计,灰白色,PVC

【Cat8八类双屏蔽(SFTP)网络跳线,卡勾设计,灰白色,PVC 】.jpg


方法一,可以直接通过Cat5e、Cat6、Cat6a和Cat7网线的外皮上的信息来区分,一般的线材和外包装上都会印有相关信息。


方法二,已经磨损厉害的网线,外皮上看不到上面类似的信息,可以通过网络设备的信号灯来判断。现在很多网络设备对于不同的网络速度有不同的指示灯。如下图,每个网口都有左右两个绿灯,左边亮表示100M速率,右边亮表示10M的速率,两个都亮表示连接的是1000M的设备。这个方法普遍适用于区分百兆网络和千兆网络。


方法三,使用专业的网络线缆测试仪。

帖 子 奖 罚
管理员 奖励 5 金币,3 声望,于 2018-09-01 14:56:08 原因:奖罚

masticator - 捏和机,塑炼机,素炼机 点赞(4) 投诉

P: 2018-09-01 21:10:58

2

学习了

WTGR - water tree growth rate水树增长率 点赞(0) 投诉

P: 2019-01-05 08:32:06

3

学习了

regular telephone line - 正规电话线,普通电话线 点赞(0) 投诉

P: 2019-02-19 10:54:12

4

學習了

fault symptom - 故障迹象 点赞(0) 投诉

P: 2019-09-04 13:41:54

5

学习了

FT - field test现场试验 点赞(0) 投诉

P: 2019-09-17 10:48:09

6

有八類纜的設計資料可參考嗎?
