[铁路机车] 机车车辆电缆:TB/T1484.2的150℃级薄壁型电缆

P:2018-09-12 08:41:08

1

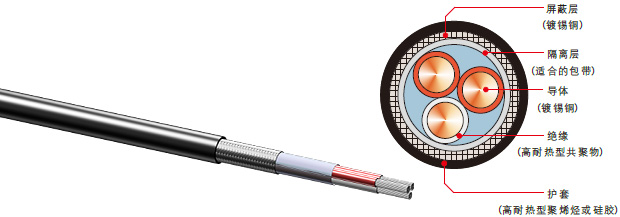

150℃级薄壁型电缆

适用于机车内、外部,有更高耐温要求的各种传感器用电缆,以及车内设备内部信号的传输。





使用特性

温度范围:-40℃~+150℃(短期180℃);

额定电压:750V;

试验电压:4000V/1min;

安全性:电缆低烟、无卤、阻燃;

电缆耐油性:Ⅲ级;

最小弯曲半径:6D(D:电缆外径);


参照标准

1.机车车辆电缆:TB/T1484.2

2.火灾安全性标准:BS6853/DIN5510

3.电缆的导体:GB/T3956

技术参数

备注:根据布线工况,电缆外径可协议。


技术参数

电缆芯数×截面
(mm2)
导体结构
根/直径
绝缘外径
(mm)
颜色 电缆外径(mm) 导体电阻
Ω/km
高耐热混合物 硅胶型

150℃级薄壁型电缆
2×0.257/0.21.1红、白3.74.784.8
3×0.257/0.21.1红、红、白3.84.884.8
4×0.257/0.21.1红、红、白、白4.25.684.8
2×0.3519/0.161.3红、白45.451.8
3×0.3519/0.161.3红、红、白4.25.651.8
4×0.3519/0.161.3红、红、白、白4.55.951.8
2×0.519/0.181.4红、白4.35.740.1
3×0.519/0.181.4红、红、白4.55.940.1
4×0.519/0.181.4红、红、白、白4.86.240.1
2×0.7524/0.21.65红、白4.86.226.7
3×0.7524/0.21.65红、红、白56.426.7
4×0.7524/0.21.65红、红、白、白5.56.926.7


帖 子 奖 罚
管理员 奖励 5 金币,3 声望,于 2018-09-12 08:57:47 原因:奖罚

pedestal - 支架;基座 (0) 投诉

P:2018-11-20 15:39:10

2

醚级的TPEE料可以做薄壁绝缘QQ:1784834805
