[铁路机车 ] 机车车辆电缆:TB/T1484.2的200℃级薄壁型电缆

P: 2018-09-12 08:43:42

1

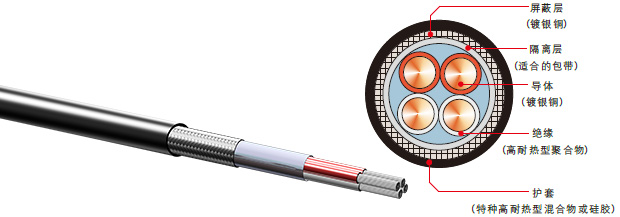

200℃级薄壁型电缆

适用于车辆内、外部各种传感器和车内设备有特殊耐温要求及各种保护系统线路的连接,如轮轴、转向架测温等。





使用特性

温度范围:-50℃~+200℃(短期250℃);

额定电压:750V;

试验电压:4000V/1min;

安全性:电缆低烟、无卤、阻燃;

电缆耐油Ⅱ级;

最小弯曲半径:8D(D:电缆外径);


参照标准

1.机车车辆电缆:TB/T1484.2

2.火灾安全性标准:BS6853/DIN5510

3.电缆的导体:GB/T3956


技术参数


电缆芯数×截面
(mm2)
导体结构
根/直径
绝缘外径
(mm)
颜色电缆外径(mm)导体电阻
Ω/km
高耐热混合物硅胶型

200℃级薄壁型电缆
2×0.257/0.21红、白3.44.484.8
3×0.257/0.21红、红、白3.64.684.8
4×0.257/0.21红、红、白、白3.84.884.8
2×0.3519/0.161.15红、白3.74.751.8
3×0.3519/0.161.15红、红、白3.94.951.8
4×0.3519/0.161.15红、红、白、白4.25.651.8
2×0.519/0.181.3红、白45.440.1
3×0.519/0.181.3红、红、白4.25.640.1
4×0.519/0.181.3红、红、白、白4.55.940.1
2×0.7524/0.21.55红、白4.55.926.7
3×0.7524/0.21.55红、红、白4.76.126.7
4×0.7524/0.21.55红、红、白、白5.26.626.7


帖 子 奖 罚
管理员 奖励 5 金币,3 声望,于 2018-09-12 08:57:25 原因:奖罚

grounded neutral - 接地中线(US),中性点接地。在电路系统中有中性点接地或不接两种方式。以据美国 ICEA 规格,其绝缘水准(Insulation-level)分别为100﹪及133﹪。 点赞(0) 投诉

P: 2018-12-12 14:43:23

2

有无卤低烟的材料能达到200°么/

installation - 安装,敷设,架设;装备 点赞(0) 投诉

P: 2019-01-09 16:41:06

3

估计只能用PEEK了
