[产品资料] 电线电缆几个基础新知识

P:2018-09-12 10:36:56

1

关于电线电缆线芯的允许长期工作温度,橡皮绝缘通常为65℃,聚氯乙烯绝缘为70℃,交联聚乙烯绝缘为90℃;短路时(最长持续时间不超过5s)导体的最高允许温度:聚氯乙烯绝缘为160℃,交联聚乙烯绝缘为250℃。

一、XLPE电缆与PVC电缆的区别:

1.低压交联(XLPE)电缆自九十年代中期投入应用以来,发展迅速,目前已与聚氯乙烯(PVC)电缆各占市场一半份额。交联电缆与聚氯乙烯电缆相比较,载流量较高,过载能力较强,使用寿命较长(PVC电缆环境较好时热寿命一般为20年,而XLPE电缆热寿命一般为40年);PVC燃烧时会分解释放大量黑烟和有毒气体,而XLPE燃烧时不会产生卤素有毒气体,交联电缆的优越性日益为设计和使用部门所认识。

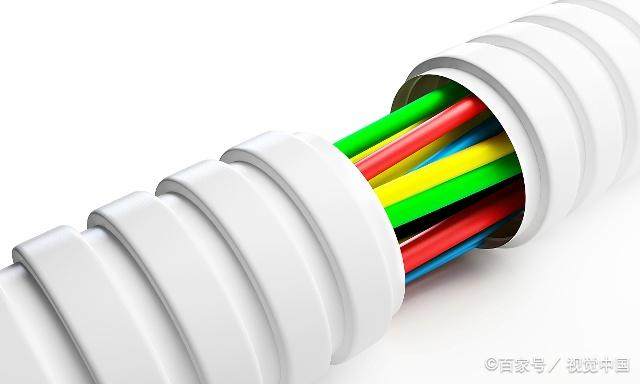

电缆

2.普通PVC电线电缆(绝缘和护套)燃烧时延燃迅速,助长火势,1~2min即丧失供电能力,其燃烧分解释放的黑烟可达伸手不见五指的程度,造成人员呼吸和疏散困难。更为严重的是,PVC燃烧时会分解释放氯化氢(HCL)和二噁英等剧毒腐蚀性卤素气体,是火灾中致人死命的主要原因(占火灾死亡因素的80%),并成稀盐酸导形电膜附着在电气设备上,严重降低设备的绝缘性能,形成难以清除的二次灾害。

二、阻燃电线电缆

1.阻燃电线电缆应具有阻燃特性,根据《成束电线电缆燃烧试验方法》GB/T18380.3-2001,可分为A、B、C三种阻燃等级,A级阻燃性能最高。

美国标准和技术研究所对阻燃和非阻燃电线进行了对比燃烧试验,下列试验结果可以说明采用阻燃电线电缆的重要意义:

a、阻燃电线比非阻燃电线可以提供15倍以上的逃生时间;

b、阻燃电线烧掉的材料仅为非阻燃电线的1/2;

c、阻燃电线的热释放率仅为非阻燃电线的1/4;

d、燃烧产生的毒气量仅为非阻燃产品的1/3;

e、产烟性能,阻燃产品与非阻燃产品无明显区别。

2 .无卤低烟电线电缆

无卤低烟电线电缆应具有无卤、低烟及阻燃的性能,其指标为:

GB/T17650.2-1999(无卤试验) GB/T17651.2-1998(低烟试验)

PH加权 电导率 最小透光率

PH≥4.3 r≤10us/mm T≥60%

 3.耐火电缆

a.耐火电缆的燃烧试验指标(供火温度和时间),《电线电缆耐火特性试验方法》GB12666.6-90规定为:A级950~1000℃、90分钟;B级750~800℃、90分钟。IEC331-1970标准规定为750℃、3小时,相当于我国B类标准。从最近IEC提供表决的IEC60331新草案中,供火温度仍为750℃~800℃、3小时,如果此标准获得通过,我国将等同采用,则耐火电缆将无A、B类之分。

b.耐火电线电缆根据其非金属材料的不同,又可分为阻燃耐火电线电缆和非阻燃耐火电线电缆。耐火电线电缆国内产品以云母包覆导体,挤包阻燃护层为主体,大部分为B级产品,目前能达到A级标准的有采用特殊合成云母带等和矿物绝缘(铜芯铜套、氧化镁绝缘,又称MI)耐火电缆。矿物绝缘耐火电缆具有不燃、无烟、耐腐蚀、无毒和耐冲击、耐喷淋的特性,被称为防火电缆,防火性能在耐火电线电缆品种中最为突出,但是制造工艺较复杂,价格较高,制造长度有限,弯曲半径大,绝缘易受潮,截面25mm2及以上规格目前只能提供单芯产品,必须采用永久性专用终端和中间联接器,安装施工较复杂。

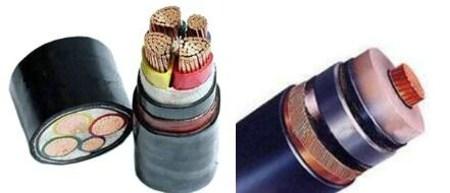

电缆

三、建筑用电线电缆新产品

根据《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB5023.3-1997规定,0.5~1.0mm2导线额定电压(绝缘等级)为300/500V,1.5~240 mm2提高为450/750 V。国内目前普通聚氯乙烯布电线(BV)应用仍占主导地位,但也相继开发出适合建筑工程的布线新品种:

1.交联聚烯烃绝缘布电线(型号BYJ)

如前所述,交联材料的优越性已广为认识,不少国家已将交联技术应用于电线领域,替代聚氯乙烯电线作为建筑用电线,并体现出巨大优越性。省内外已有一些厂家可以生产交联电线系列产品,并且已经实现生产成本与BV电线基本持平。交联电线是较为理想的新型建筑用布电线,欧美国家正在大力推广应用,国家电线电缆行业“十五”发展规划将扩大交联电线的应用列入建筑用线的主要发展目标。省内工程应用处于起步阶段。

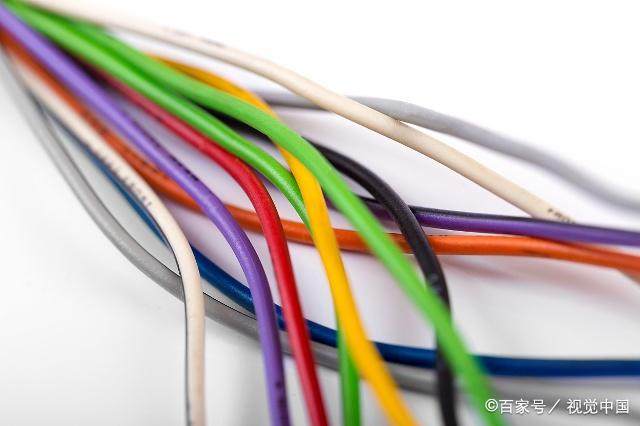

电线

2.环保型电缆(具有阻燃性的生态材料电缆,又称EM电缆)

从技术角度看,环保型电缆是电线电缆的更高阶段产品,符合时代潮流和发展趋势,一经问世即受到广泛重视,欧、美、日等发达国家已经制订了一系列产品生产和应用标准,大力推广应用。环保型电缆的特征是:

a、不含卤素,燃烧不产生有害气体及腐蚀性气体;

b、燃烧时发烟量少;

c、具有与目前聚烯烃电缆相同的阻燃性能;

d、不含有铅等重金属,不含环境激素,不污染土壤;

e、可以重复利用。

 3 .尼龙护套电线(型号BVN)

国际上传统建筑布线用电线分为两大类别:一类采用聚氯乙烯电线,主要有欧、日、中、澳大利亚等;另一类以美国、北美国家为代表,主要采用聚氯乙烯绝缘尼龙护套电线。需要说明的是,美国尼龙护套电线的应用是从聚氯乙烯电线发展、演变而来,已有近四十年历史,前些年市场占有率高达90%。尼龙有柔软的铠装之称,与聚氯乙烯电线相比较,机械性能优越,耐热性能强,化学稳定性好,抗张、耐磨性能突出;与BYJ电线比较,BVN电线通常造价较高,含卤素,性价比处于劣势。需要指出的是,美国目前对PVC应用持强烈反对态度,BVN应用将大幅度减少。

4.预制分支电缆

预制分支电缆由日本研制开发,九十年代中期开始引入我国。短短几年,国内一些厂家已经掌握和解决了相关关键技术和制造工艺,产品性能和质量已经达到国际标准,并且在建筑工程中得到了广泛应用。与插接母线槽相比较,预制分支电缆的绝缘、防水、抗震、分支可靠性和经济指标十分突出,尤其适用于负荷较为稳定的树干式配电系统,建筑工程应用前景十分广阔。

5.防鼠、防白蚁电缆新品种

研究结果表明,老鼠啃咬电线电缆不仅是磨牙,而是作为进食的一部分;南方地区潮湿场所电缆遭受白蚁危害案例逐渐增多。建筑工程电线电缆防鼠、防白蚁危害工作不容忽视。

四、电线电缆常用名词术语:

V──聚氯乙烯绝缘或护套(有外护层的电缆,代号表示内衬层)

Y──聚乙烯绝缘或护套(有外护层的电缆,代号表示内衬层)

PVC──聚氯乙烯绝缘混合物

PE──聚乙烯绝缘料

XLPE──交联聚乙烯绝缘料

XJ──橡皮绝缘

YJ──交联聚乙烯绝缘

EPR—乙丙橡皮绝缘

EM—具有阻燃性的生态材料电缆,简称环保型电缆

氧指数(极限氧指数)──在规定的试验条件下,材料在氧气和氮气的混合气流中,刚好维持有焰(烛样)燃烧所需的最低氧浓度,用氧的百分率表示。

交联──借助物理或化学方法,使塑料由线性结构转变为空间网状结构的过程,常见有辐照交联、化学交联和硅烷交联三种,硅烷交联和辐照交联应用最为广泛。

阻燃──在规定的试验条件下试样被燃烧所具有的阻止或延缓火焰蔓延的性能。

耐火──在规定的试验条件下被燃烧而在一定时间内仍能保持正常运行的性能。

低烟──在规定的试验条件下,试样受分解或燃烧释放出的烟比较少。

透光率──透射光强度与入射光强度的比值,用百分率表示。

无卤── 不含卤素,燃烧产生的腐蚀性较低。

五、 阻燃或耐火电线电缆的型号表示法(引自DBJ08-93-2002)

 1. 型号组成

阻燃或耐火电线电缆的型号由燃烧特性和电缆型号两部分组成:

结构特征

材 料 电缆型号

用 途

燃烧特性

 2. 燃烧特性代号

代号按无卤、低烟、阻燃、耐火顺序排列。

名 称 代 号

阻燃A级 ZA

阻燃B级 ZB

阻燃C级 ZC

阻燃D级 ZD

耐火 N

无卤低烟 WD

3. 电缆型号由用途、材料和结构特征组成

a. 用途代号

名 称 代 号

电力 省略

控制 K

布线 B

数字传输 HS

b. 材料代号

名 称 代 号

铜导体 省略

聚氯乙稀绝缘 V

交联聚乙烯绝缘 YJ

聚氯乙稀护套 V

聚稀烃护套 Y

铜护套 T

c. 结构特征

名 称 代 号

重载 Z

轻载 Q

d. 举例

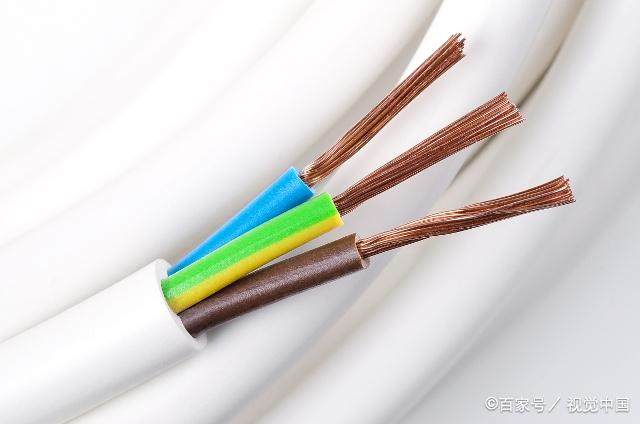

电线

a) 聚氯乙稀绝缘、聚氯乙稀护套A级阻燃电力电缆的型号为:ZA-VV。

b) 交联聚乙稀绝缘、聚氯乙稀护套A级阻燃电力电缆的型号为:ZA-YJV

c) 交联聚乙稀绝缘、聚氯乙稀护套B级阻燃耐火电力电缆的型号为:ZBN-YJV

d) 交联聚乙稀绝缘、聚稀烃护套无卤低烟A级阻燃电力电缆的型号为:WDZA-YJY

e) 交联聚乙稀绝缘、聚稀烃护套无卤低烟B级阻燃耐火电力电缆的型号为:WDZBN-YJY

f) 交联聚乙稀绝缘、聚烯烃护套无卤低烟C级阻燃控制电缆的型号为:WDZC-KYJY

g) 交联聚乙稀绝缘无卤低烟C级阻燃布电线的型号为:WDZC-BYJ

h) 矿物绝缘重载电缆的型号为:BTTZ
