[Type-C ] USB Type-C、USB 3.x和Thunderbolt 3傻傻分不清楚

P: 2018-09-23 09:48:39

1

  我们经常看到某某笔记本的参数配置上写着,有几个USB Type-C接口,有几个USB 3.0接口,有几个USB 3.1接口,有几个雷电(Thunderbolt) 3接口。是不是有不少同学还是看得头晕,到底什么是USB Type-C?什么是USB 3.x?什么是雷电3?它们有啥关联?下面小编为你简单科普一下下。

  USB Type-C是一种最新的USB硬件接口形式,于2013年正式公布。比起它的老大哥们——我们熟悉的的USB Type-A、Type-B接口,Type-C体型更加纤细,而且两面对称,不管你正着插还是反着插都能轻轻松松插进去,所以使用上更加方便和人性化,它的出现解决了USB接口“永远会插反”的世界性难题。

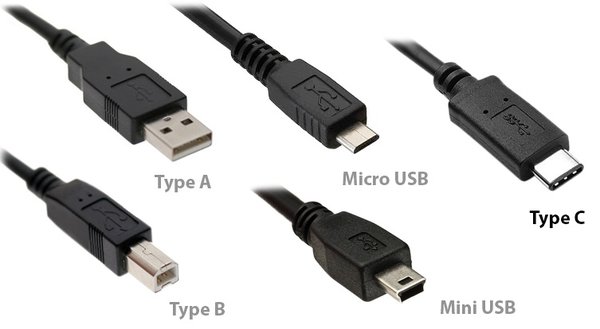

USB接口全家桶

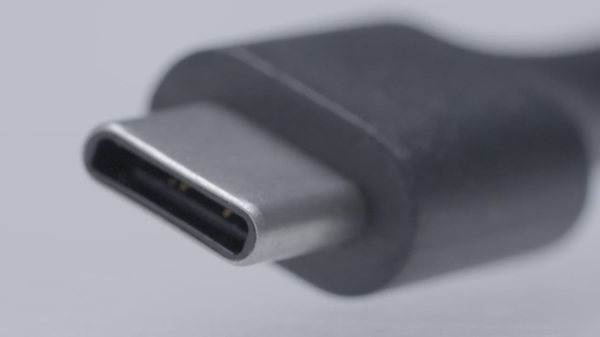

USB Type-C 公

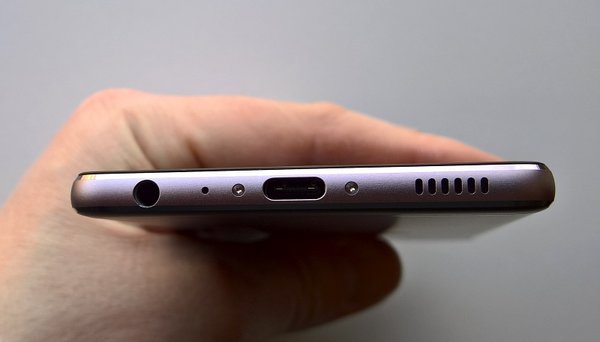

USB Type-C 母

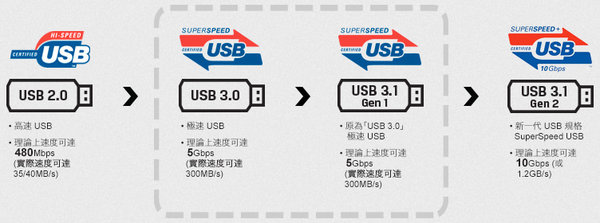

  USB 3.0是一种由Intel公司发起的USB传输标准,USB 3.0的最大传输带宽为5Gbps(640MB/s),是USB 2.0 480Mbps(60MB/s)速度的10倍左右。而USB 3.1是最新的USB规范,理论传输速度提升到了10Gbps,并且完全向下兼容。USB 3.0的叫法其实已经被USB 3.1取代了,USB 3.1 Gen 1即USB 3.0,USB 3.1 Gen 2才是真正意义上的USB 3.1。小编目测会有很多JS以这个叫法当噱头,各位同学选购的时候要擦亮眼睛。

  雷电(Thunderbolt)也是一种传输标准,同样是由牛叉的Intel公司主导发起,Apple参与合作。前两代雷电接口均以MiniDP的接口形式出现,主要配备在Apple的设备上,而且速度不凡,第一代就达到了10Gbps。但即便是具有超强号召力的Apple公司,也没能把这个接口普及。2015年,Intel正式宣布将雷电3与USB Type-C整合,放弃原来的接口形式,并且兼容USB 3.1的标准。这个雷电3可不得了,理论速度达到了双向40Gbps,是USB 3.1 Gen 2的4倍,全面碾压USB 3.1!最擅长“砍”接口的Apple公司这下高兴坏了,在产品上逐渐把传统USB-A接口一一干掉, 2017年发布的MacBook Pro机型更是仅以4个雷电3协议的USB Type-C接口呈现,又一次完成了接口的统一 (并向你扔了一堆转接头豪华礼包)。

早期的雷电接口形态

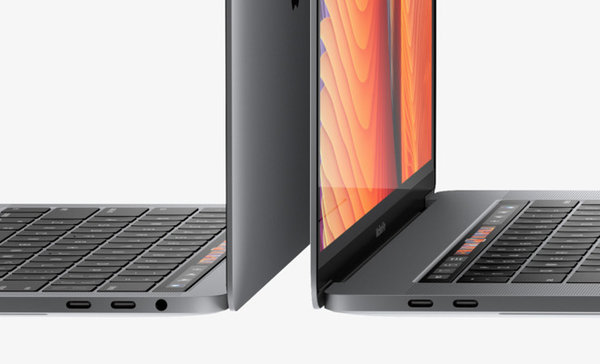

最新的MBP现更以雷电3 USB Type-C呈现

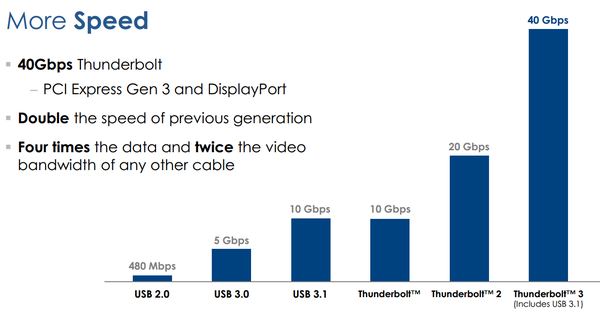

各协议理论速度对比图

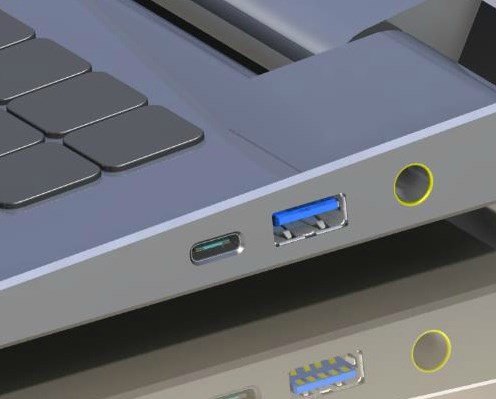

  通过小编的介绍,是不是对这些接口、标准有那么一丢丢的认识了?简单说来,USB Type-C就是一种硬件形态,是能用眼睛看得到,用手摸得到的东西;而USB 3.x、雷电3则是与硬件配合的软件协议,硬件能力行不行它说了算。而且USB 3.x还同时存在USB Type-A和Type-C两种形式。虽然现在市面上还是有不少电子产品使用的是USB Type-A接口,不过按照目前的发展速度,相信这个接口也会在不远的将来完全被USB Type-C取代。


corrugating equipment - 压纹设备 点赞(2) 投诉

P: 2018-10-22 15:08:36

2

学习了

integrated communication adapter - 综合通信适配器 点赞(0) 投诉

P: 2018-11-11 20:58:04

3

学习了

slotted ring - 时隙环 点赞(0) 投诉

P: 2019-02-03 13:31:07

4

有没有规范,给个学习一下啊,大神们!!steven_chen_sg@163.com

LIGHTPACK Cable - LIGHTPACK 线缆 点赞(0) 投诉

P: 2019-02-23 17:34:34

5

朋友,有如下问题请还请帮忙看看~~
1. Connector 有4个Vbus  Pin,假设传输电压为20V / 5A,那么4个Pin实际为并联,那么每个Pin上的电压电流为20V / 1.25A,是这样吗?
2. Gen 1实际是只用了1组数据传输对,USB 信号在单独的1 pair中都是单向传输的吗?
3.CC pin检测到Rd后是如何实践线路切换的?

百思不得其解,还希望朋友知道的帮忙解释啊···不胜感激
