[汽车电线] 求助，EV 216+116+22.5+21.5+P(21.5)+80.75如何成缆圆整

dongsen332

P:2018-11-04 17:54:51
1

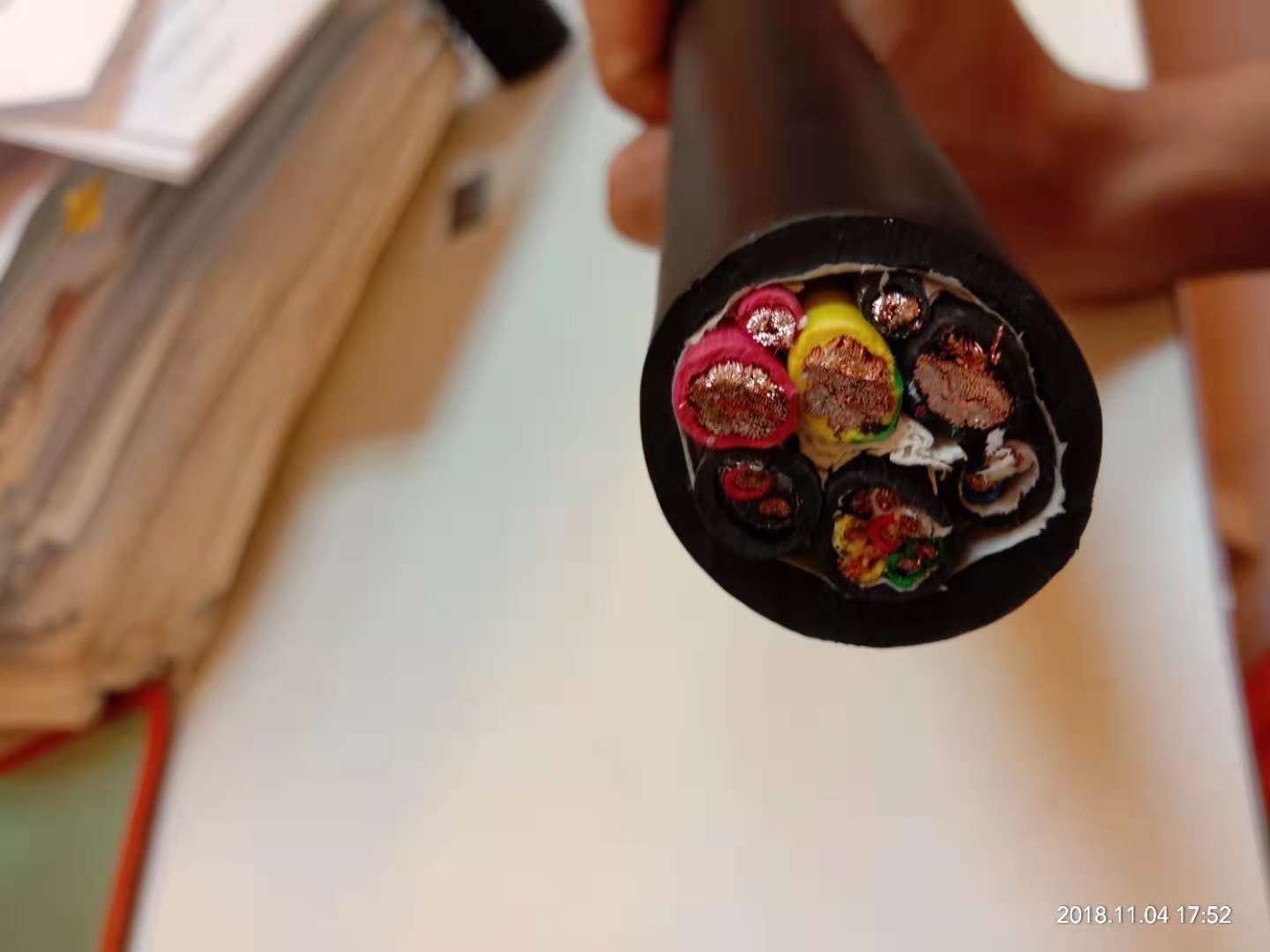

求助，这个线如何设计成缆参数，能够比较好的保证成缆圆整度。因为我司在生产的时候每次都会遇到这个问题，总有一条16的芯线鼓出来，导致成缆不圆整。进而在护套的时候因为直流2*16的护套本身比较薄（客户要求OD≤28.5），很容易最薄点不合格。

线是在6+2成缆机生产，填充中心1*240PP绳，四周8*30PP绳，包带0.07*55超薄无纺布。成缆模具22,节距450.

有遇到同样问题的朋友请指教一二。。。。。。说换地线规格的朋友就不用回复了，3Q

tape-head - 包带头（0）投诉

tdgd3

P:2018-11-04 22:05:53
2

填充边上哪有？没填上啊

pigtail - 抽头,引线,引出线,软导线,引出,输出；电刷与刷握连接用的软电缆；挠性接头；尾纤,尾巴光纤（0）投诉

mnnf445

P:2018-11-04 22:13:51
3

16平方的是绝缘最薄点不达标吧？是不是可考虑边上那两根单独的线放中间？感觉是你中间没有填充好，没有支撑住，一勒就扁了16平方就被挤出去了

帖子奖罚

liangding 奖励 5 金币，3 声望，于 2018-11-06 22:06:17 原因：奖罚

council - 委员会,理事会（0）投诉

Danielle

P:2018-11-05 06:43:52
4

一，张力，张力，张力，黄绿色的张力太紧了；二，每盘配重，没有看到照片不好说；三，节距比，20倍的节距比，不符合标准要求。四，填充，你不认为填充少了点和小了点？其实，最关键的一个人还是你那个开机师傅或者说你的成缆设备。

帖子奖罚

liangding 奖励 5 金币，3 声望，于 2018-11-06 22:06:23 原因：奖罚

corona mathematical model - 电晕数学模型（1）投诉

迷儿

P:2018-11-05 08:22:21
5

看看你线缆截面图我就想问一句： 16SQ的本身外护套厚度不足，你那内护套设计那么厚做什么用？？

帖子奖罚

liangding 奖励 5 金币，3 声望，于 2018-11-06 22:06:38 原因：奖罚

operative attenuation - 工作衰减,线路衰减（1）投诉

dongsen332

P:2018-11-05 08:25:39
6

边上是有的，四周填的8根φ30的PP绳

engineering technical personnel - 工程技术人员（0）投诉

moveitgogo

P:2018-11-05 08:40:34
7

迷儿:
看看你线缆截面图我就想问一句： 16SQ的本身外护套厚度不足，你那内护套设计那么厚做什么用？？

这才说到点子上了。

减少内护套的厚度，给外护套留足够的余量。

帖子奖罚

liangding 奖励 5 金币，3 声望，于 2018-11-06 22:06:51 原因：奖罚

wire stripping pliers - 剥线钳（0）投诉

dongsen332

P:2018-11-05 08:48:58
8

成缆机为6+2成缆，带退扭。节距放在20倍是有原因的，如果把节距调节为15-18倍，成缆外径100%超22，那时候在想控制成品外径是不可能的。最主要原因他这条地线和主线的规格是一样的，以往生产2*35+1*25或者2*80+1*25等，都不会出现这个问题。

如果中心填充在加多，那条双色地线凸出的更厉害，可以用cad画一下试试就知道

帖子奖罚

liangding 奖励 5 金币，3 声望，于 2018-11-06 22:06:57 原因：奖罚

CMISE - common management information service element通用管理信息服务单元（0）投诉

10000m

P:2018-11-05 09:10:50
9

双2.5一定要放外面吗？不能放里面？有要求?

neutraliser - 中和剂；平衡器；缓冲器；平衡式放线装置（0）投诉

Eleco

P:2018-11-05 09:12:55
10


帖子奖罚

liangding 奖励 10 金币，5 声望，于 2018-11-06 22:07:03 原因：奖罚

wire reclaiming system - 线材回收装置（0）投诉

dongsen332

P:2018-11-05 09:16:29
11

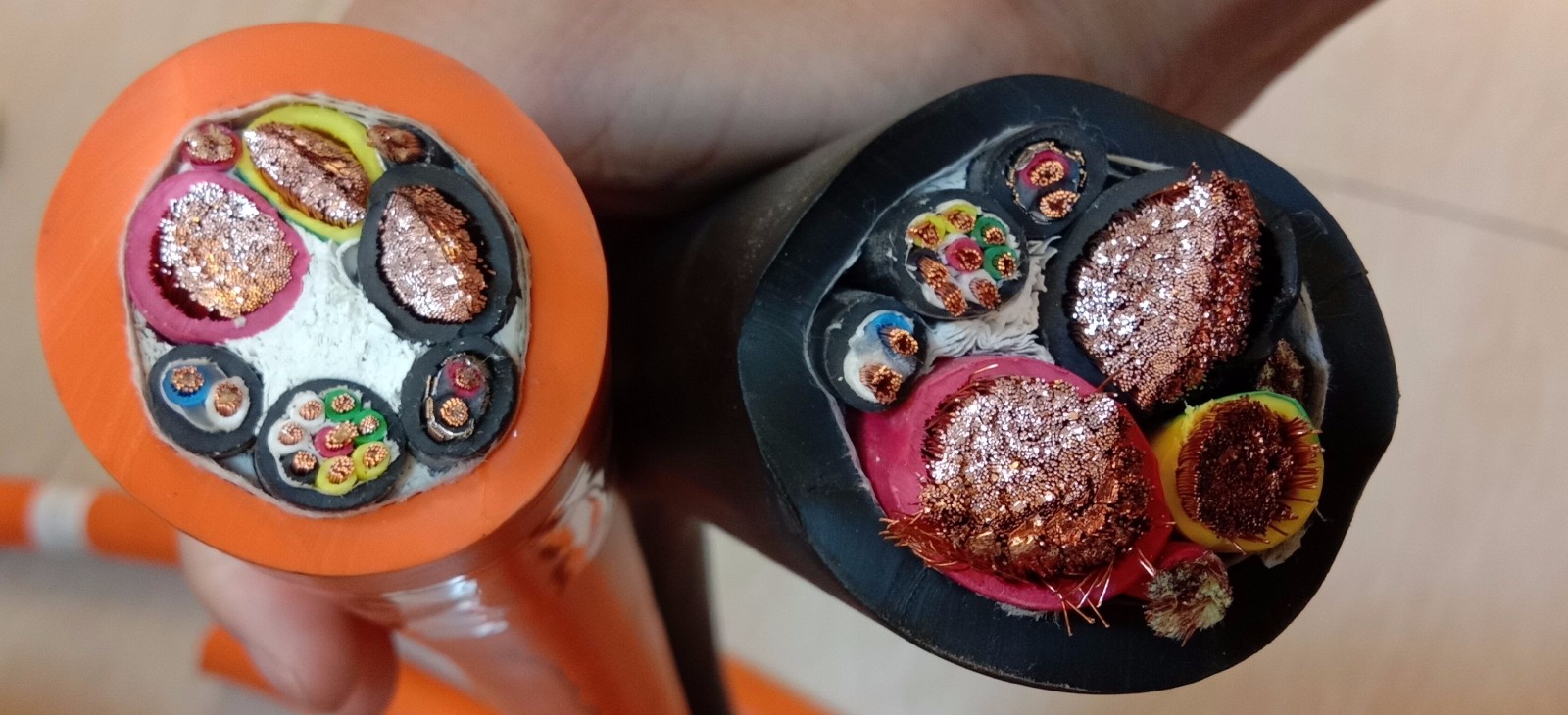

这两个2*35+25和2*80+25，其余芯线和上面那个2*16+16完全一样，这些就不会有成缆不圆整鼓出的问题

cardboard box - 纸板盒(电线装箱用) （1）投诉

dongsen332

P:2018-11-05 09:21:01
12

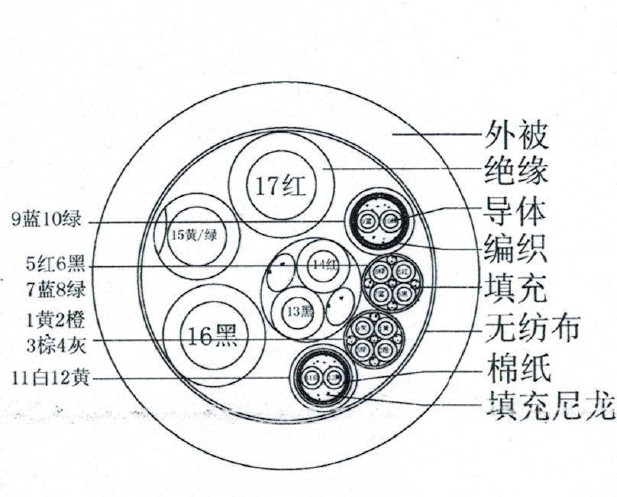

你看看33594的第6.5.1章节怎么要求的。除非你这结构是客户同意的

paying out reel - 放线盘（0）投诉

dongsen332

P:2018-11-05 09:25:21
13

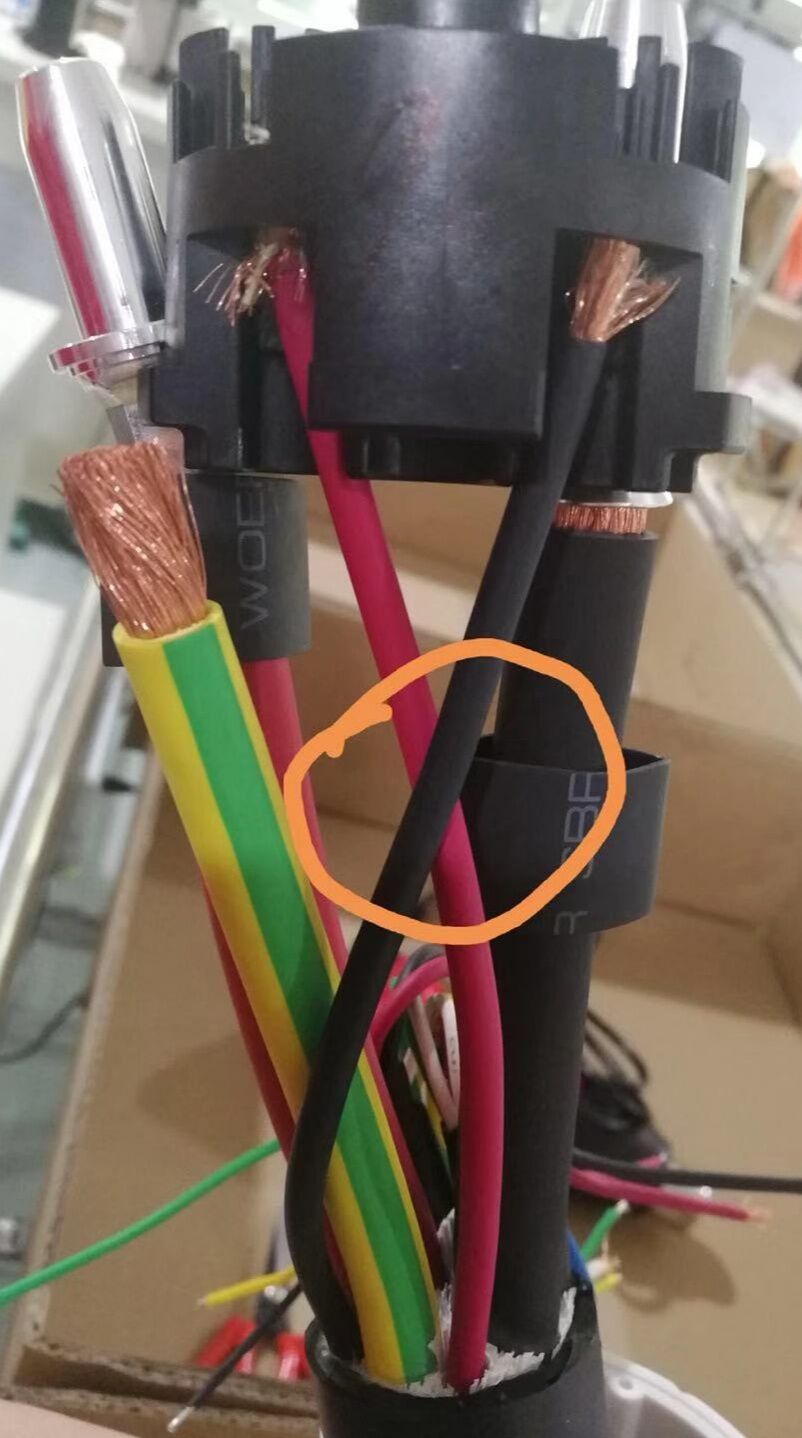

你看看枪头里面这两条线是怎么接的

vertical braider - 立式编织机（0）投诉

村里最帅

P:2018-11-05 09:31:50
14

见识了这就是汽车充电线

automatic reel storage/retrieval system - 线盘自动存取系统（0）投诉

zhl1010

P:2018-11-05 09:33:37
15

中间加填充撑圆压实，勒紧紧勒到圆

MDCV line - 卧式长承模交联生产线(日本三菱和大日日本电线两公司研制的) （0）投诉
