[屏蔽工序] 电磁屏蔽原理

P:2019-03-07 08:10:42

1

什么叫屏蔽?

屏蔽就是对两个空间区域之间进行隔离,以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。

防止内部对外部的干扰:具体讲,就是用屏蔽体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来,防止干扰电磁场向外扩散;

防止外部对内部的干扰:用屏蔽体将接收电路、设备或系统包围起来,防止它们受到外界电磁场的影响。?

屏蔽体的分类?

屏蔽按机理可分为:电场屏蔽、磁场屏蔽和电磁场屏蔽。

屏蔽基理和设计要点

1 电场屏蔽

【屏蔽机理】:将电场感应看成分布电容间的耦合。

【设计要点】:

a、屏蔽板以靠近受保护物为好,而且屏蔽板的接地必须良好!!!

b、屏蔽板的形状对屏蔽效能的高低有明显影响。全封闭的金属盒最好.

c、屏蔽板的材料以良导体为好,但对厚度无要求,只要有足够的强度就可了。

2 磁场屏蔽

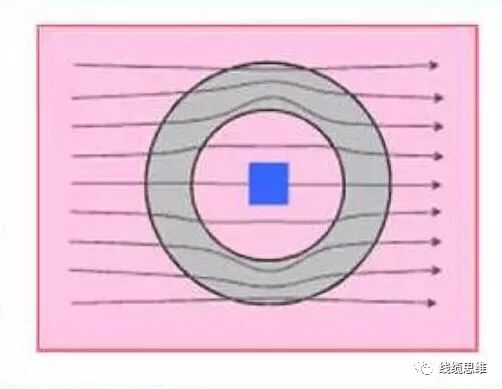

磁场屏蔽通常是指大部分磁力线从磁屏蔽通过,而罩壳内磁力线很少. 对直流或低频磁场的屏蔽,其效果比电场屏蔽和电磁场屏蔽要差的多。

【 屏蔽机理】:主要是依靠高导磁材料所具有的低磁阻,对磁通起着分路的作用,使得屏蔽体内部的磁场大为减弱。

【设计要点】:

a、选用高导磁材料,如坡莫合金;

b、增加屏蔽体的厚度;

以上均是为了减小屏蔽体的磁阻;

c、被屏蔽的物体不要安排在紧靠屏蔽体的位置上,以尽量减小通过被屏蔽物?体体内的磁通;

d、注意屏蔽体的结构设计,凡接缝、通风孔等均可能增加屏蔽体的磁阻,从?而降低屏蔽效果。

e、对于强磁场的屏蔽可采用双层磁屏蔽体的结构。

对要屏蔽外部强磁场的,则屏蔽体的外层选用不易饱和的材料,如硅钢;而内?部可选用容易达到饱和的高导磁材料,如坡莫合金等。

反之,如果要屏蔽内部强磁场时,则材料的排列次序要到过来。

在安装内外两层屏蔽体时,要注意彼此间的绝缘。当没有接地要求时,可用绝??缘材料做支撑件。若需接地时,可选用非铁磁材料(如铜、铝)做支撑件。

3 电磁场屏蔽

电磁场屏蔽是利用屏蔽体阻止电磁场在空间传播的一种措施。

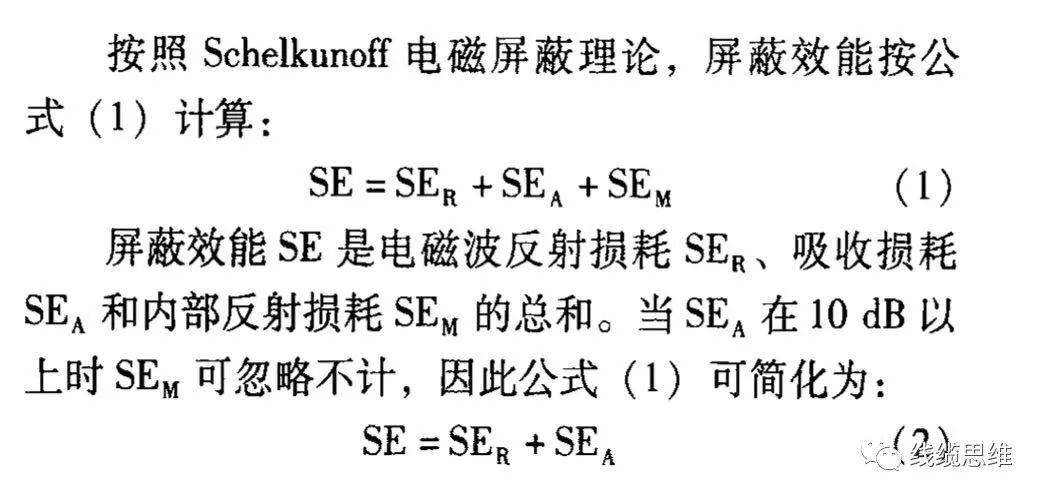

【电磁场屏蔽的机理】:


【设计要点】:

a、当电磁波到达屏蔽体表面时,由于空气与金属的交界面上阻抗的不连续,对入射波产生的反射。这种反射不要求屏蔽材料必须有一定的厚度,只要求交界面上的不连续;


根据公式3,在频率一定的情况下,提高电导率或降低磁导率,可以提高屏蔽的反射损耗.

b、未被表面反射掉而进入屏蔽体的能量,在体内向前传播的过程中,被屏蔽材料所衰减。也就是所谓的吸收;

根据公示4,在频率和厚度一定的情况下,提高电导率和磁导率,可以增加吸收损耗,从而提高屏蔽的效能.?

c、在屏蔽体内尚未衰减掉的剩余能量,传到材料的另一表面时,遇到金属-空气阻抗不连续的交界面,会形成再次反射,并重新返回屏蔽体内。这种反射在两个金属的交界面上可能有多次的反射。

注:在某些场合下,如果要求对高频和低频电磁场都具有良好的屏蔽效果时,往往采用不同的金属材料组成多层屏蔽体。?这是许多人不了解的.


帖 子 奖 罚
songfeiX 奖励 20 金币,10 声望,于 2019-04-15 23:02:30 原因:奖罚

profile rolling machine - 型材轧机 (1) 投诉

P:2019-07-19 18:46:54

2

学习了

digital cross-connect(ing) system - 数字跨接系统 (0) 投诉

P:2022-06-07 13:52:33

3

没看明白呀,大哥哥
