[Display] 市场上有多少种类的TypeC,而我们又该如何有效识别?

P:2019-04-11 12:48:02

1

USB-Type C 接口使用量最大的市场将集中在智能手机平板笔记本电脑上,现在被 USB覆盖的所有领域都可用 USB-Type C 取代,TypeC市场目前是如日冲天,大有一统江湖之势!但随之而来的市场也是鱼龙混杂,应用方式也是各家工程师各说各话,如今的你可知道市场上有多少种类的TypeC,而我们又该如何有效识别?下面请让小编来为大家一起来识别!

市场上TypeC的产品种类很多,但真正全功能的很少,因为如果你把这个 Type C 所有的功能都集成进去的话,这个接口的整个成本就会变得非常贵,实际上很多情况下,基于成本考量,设备只是具备了 Type C 的某一部分功能:

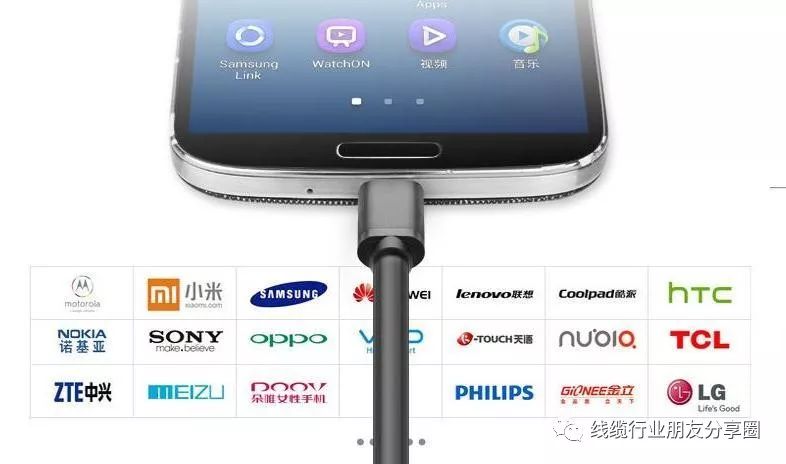

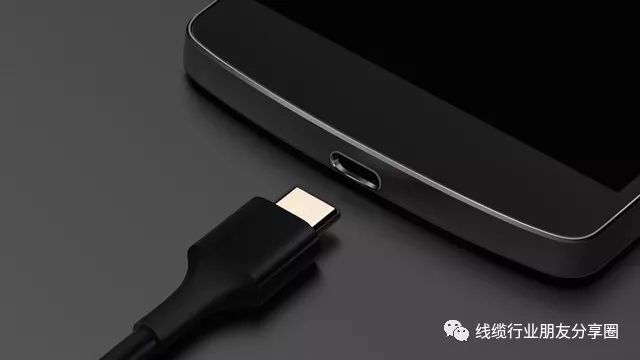

第一梯队只有Type-C,即支持正反插,普通数据传输;最常见的是,USB2.0 A TO C系列,为消费级产品,广泛应用于千元配置手机端口.

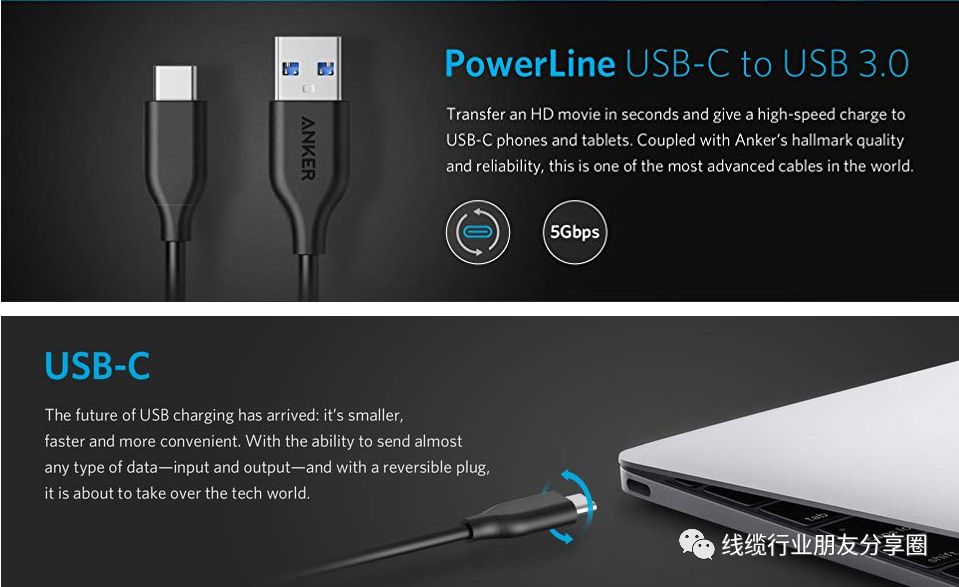

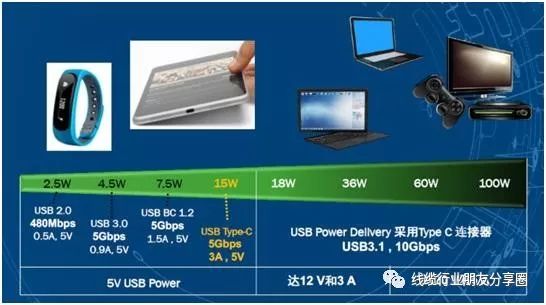

第二梯队:支持Type-C,支持PD协议,可快速充电;USB C to USB C 2.0 Power Delivery,为消费级产品,汽车电子等应用场景需求的产品提供高可靠性的信号传输和智能快充100W解决方案,采用高柔软度线缆,小型化外观设计以及高达100W的智能快充设计,满足汽车电子以及消费级产品的应用需求.第三梯队:支持Type-C,支持PD协议,支持高速信号,支持超快充电;USB C to USB A 3.0线束为消费级产品,工业级产品和其他有高速I/O应用场景需求的产品提供高可靠性的5Gpbs速率的信号和电源供应解决方案,该产品满足了5Gpbs高速信号的传输,能广泛应用于消费级产品、工业级和商用级产品以及智能家具等方向,例如:无人机、游戏机、摄像设备、示波器等领域.

第四梯队:全功能,支持Type-C,支持PD协议,支持高速信号,支持超快充电,支持HDMI、DisplayPort等其他协议,此协议支持的仅为USB3.1 GEN2的线缆通道,其传输速率更是高达10Gbps,当应用USB3.2规范更高可以做到20Gpbs,适用于适用于高速互联的应用场景,例如:虚拟现实设备、游戏机、摄像设备等领域.正确识别Type-C的标示

USB Type-C接口终归只是一种接口造型,它可以支持USB 3.0/3.1,可以支持DisplayPort输出,也可以支持USB Power Delivery供电,但这些特性并不是每一个USB Type-C接口都必须具备,单凭一个接口我们很难看出它拥有什么功能,Type-C类别不同的传输速率,支持不同的协议,标识也是不同的。

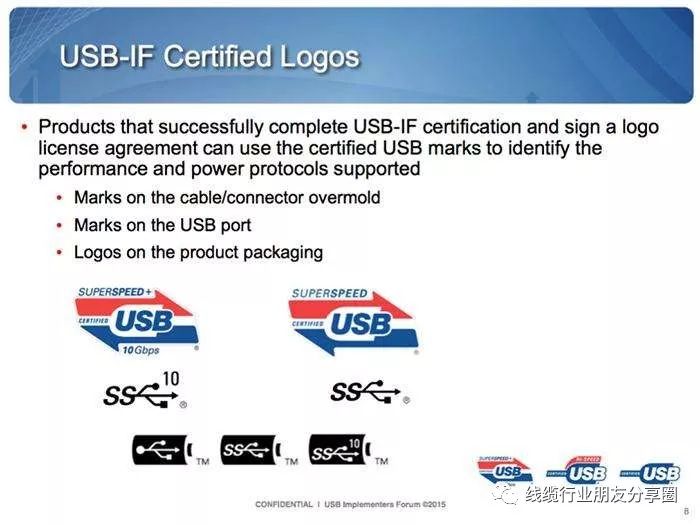

为此USB-IF组织计划为USB Type-C接口制定一系列的Logo,这些Logo将要标注在相应接口的旁边,让用户可以明确的知道对应的USB Type-C接口具体有什么用途。按照USB-IF的设定,仅标注有标准USB接口Logo的USB Type-C接口仅支持USB 2.0标准;拥有“SS”或者是“SuperSpeed”等标志的则支持USB 3.0或第一代USB 3.1标准,接口速率为5Gbps;而有“SuperSpeed+”、“10”、“10Gbps”等标志的USB Type-C接口则支持第二代USB 3.1标准,接口速率为10Gbps。

 如果接口标志采用了电池图样作为背景,那么相应的USB Type-C接口将支持USB Power Delivery供电技术。在结合上面各个关于对接口标准的图标使用后,我们就可以对应的USB Type-C接口拥有什么特性,例如一个带电池图样、拥有“SS”和“10”标志的Logo,就说明其对应的USB Type-C接口将支持USB Power Delivery供电技术,理论速率可达10Gbps,属于第二代USB 3.1接口,更多资讯可以登录:www.--USB.ORG,协会官网查阅.

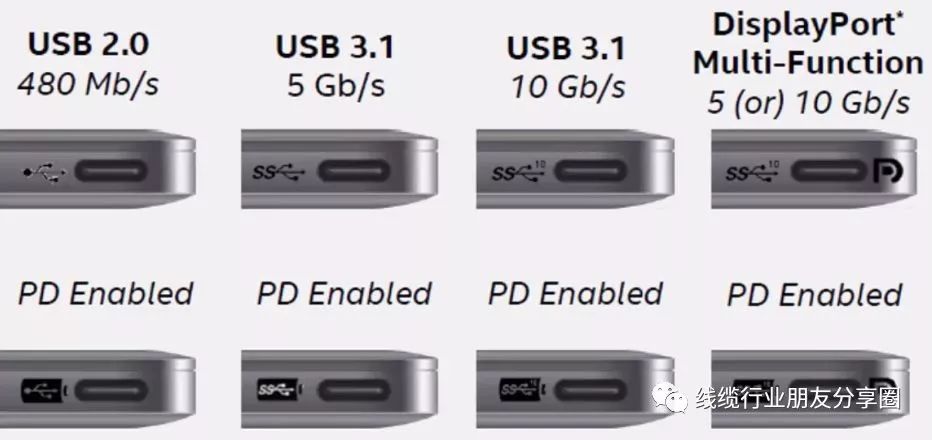

只带有USB标识:表示支持USB2.0,普通的速率480Mb/s;

带有USB标识,外加SS字样:表示支持USB3.1,速率5Gb/s;

带有USB标识,外加SS字样,右上角多了数字10:表示支持USB3.1,速率10Gb/s;

带有USB标识,外加SS字样,右上角多了数字10,右边增加D字样:表示支持USB3.1,速率10Gb/s,支持视频显示;

带有USB标识,且有一个黑色的背景:全部支持PD协议,其中5Gb/s的字体为白色,其余均与上文一致!详情参看以下图示。

USB-IF提供的这一系列图标可以明确标识USB Type-C接口,显然是一个相当不错的设计,然而USB-IF组织这没有强制要求所有设备厂商都必须使用这些图标,这只是一个可选项目,而且厂商要使用这些图标还要缴纳授权费,目前是每年4000美元,如果你是生产商,需要针对每款产品做认证并拿到TID号码方能生产和销售,否则将面临巨额的处罚.
