[网络线缆] 常用布线系统参数介绍
P:2019-08-24 11:09:10
1
近两年,随着CAT.8的推广,目前网络线材又开始在市场有所人气,今天我们就一起看看聊聊常用布线系统参数.Cat8正式出江湖?扒扒它与Cat5、Cat6、Cat7网线的区别

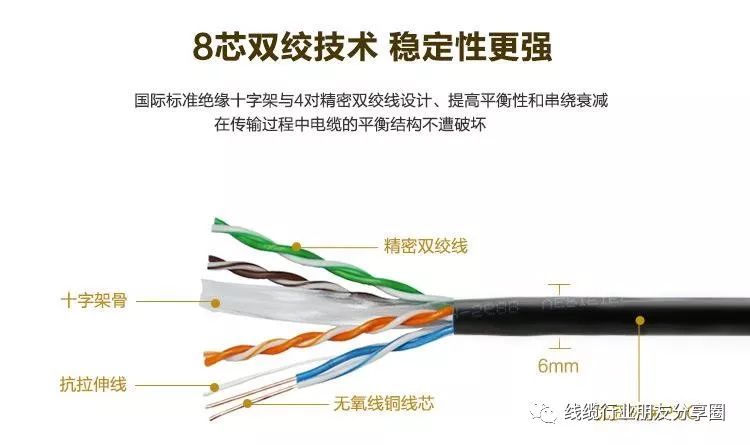

?EIA/TIA.568
定义在商业大楼佈线系统 ,在缆线和连结硬体设备机械性和电气
性之需求 ,其包含 10O ohm UTP,l5O ohm STP,5O ohm Coax 和62.5/125
um 光纤的标准 ,UTP 其频宽定义为 1-16MHz ,在 TIA,TR41.8.1工作
群在 1991年7 月发布 。
?TSB 36
TIA,TR41.8.1工作群在 1991年 11 月发佈定义 "Categories" ,其范
围包含1-5 等级 ,其中含缆线的机械性和电气性的规格 ,将150 STP规格由
100 ohm cat.5 规格所替代 ,并且规定NEXT 及attenuation 到 l00MHz 。
?TSB 40
为了定义UTP 连结硬体提供相同的性能在缆线等级,TIA TR41.8.1
发佈 TSB 40 针对 UTP 连结硬体另外的传输规格 ,并认定施工的执行
会影响缆线的性能 ,并且建议在 cat.4,cat.5 之缆线在接头处理或打线
时其Untwist和外被去除长度不超过多少长度之建议 。
?ANSI/TIA/EIA-568-A
1995年10月将TSB 36,TSB 4O,TSB 4OA 合併于ANSI/TIA/EIA 568
修订版 A ,依据最差电气性能特性 (Annex E (informative) 在 channel
性能 ,何谓 channel定义为从NIc 卡到LAN 集线端 ,在channel之零件
被定义包含 :
.通讯插座/连接插头
. 转接点(transition point)
.90 米长度
.跳接包含二个端子板或二个快接端子板
.设备和插座跳线总长 10 米
?ISO/IEC I1801
1995年ISO 或IEC l1801定义channel包含所有的水平佈线部份 ,
含跳线但不包含设备线插头 ,并且定义 Link 和 channel 不同点仅不包
括设备间跳线。
有4 个Link 性能特性其为必需的最低的要求 ,class A, B, C 及D
classD"到100MHz性能,其间差别在Cable方面,其包含12O ohm UTP,l00
ohm',l2O ohm FTP 或SFTP 。
ISO/IEC 11801包含了欧洲标准CENELEC EN 50173 、加拿大CSAT
529 及澳洲/纽西兰标准 AS/Nzs 3080:1996 。
?TSB 67
1995 年和 TIA/EflA-568-A 同时发佈 ,主要定义 UTP 配线系统在现
场测试之传输性规范 ,TSB 定义了 channel 和 Basic Link 性能值在1 至
1OOMHz, TSB 同时规范量测准确度在手提测试仪为了控制不同的结果 。
何谓
"enhanced"
headroom"
"Margin"
"High-End Cat5"
"at5+"
"level6
"Level7"
category 6
"Category 7"
35O MHz
622Mbps
10OOMbps
?E DIN-44312-5
为了增加网路频宽需求和因 cat.5 系统是否有足够传输性能在
622Mbps ATM使用上之不确定性 ,所以产生一个规范确保高传输速
率的设备可以在铜缆线上传输,所以德国标准人员DIN 定义如下规范 ,
60OMHz缆线标准PIMF (Pairs Metal Foil),每一对线有各别铝箔包覆 ,
然后再整个铝箔包覆 ,这个栋准延用EN 50173需求,但增加了 Link
性能到 60OMHz ,他能捉供 622Mbps ATM 在二对缆线传输利用简单的
NRZ 编码方式 。
?Enhamcements
在北美一些代理商为了从生产家获得更高性能 UTP 线材 ,定义了
一系列的 "Level" :
level 5 -10dB pair to pair ACR在1OOMHz和lOdB powerSUM ACR 在8OMHz 。
level 6- 10dB pair to pair ACR在155MHz和lOdB powerSUM ACR 在100MHz 。
Level7 一10dB pair to pair ACR在200MHz和lOdB powerSUM ACR 在160MHz
?以上只定义了缆线性能 ,在应用上应包含缆线和连结硬体设备才对 , 所以
. ANSI/TIA/EIA-568-A 增加了二个部份在表头上注明了
Additional Transmission Performance Specification for lO0ohm 4 pair cat.5
cabling
Additional Transmission Performance Specification for lO0ohm 4 pair
Enhanced cat.5 cabling
?Cat.6/Calss E and Cat.7/Class F
ISO/IEC JTC l/SC 25/WG3 成员在1997年9月有一会议在德田国幕尼黑,
执行新的缆线categories和class其提出非常重要改进在 Cat.5和calss d其定义
cat.6/class E能够提供佈线系统在CHANNEL性能要求上达到 2OOMHz 和
Cat.7/class F达到 60OMHz 同时定义缆线和连结硬体性能要求
此介面连接器将为国际楼准 。
?NEXT
NEXT 主要是传输对和接收对之间藕合产生之不希望间信号,通
常以dB表示,其为传输对和串音之比值,通常表示为负值,而注明NEXT
Loss 则注明为正值,亦即值越大,表示串音值低,亦即 4O dB优于3OdB。
?ATTENUATION
信号功率经由不同长度的缆线所造成信号衰减称之 ,而衰减值和
缆线长度和信号传输频率成正比关系,同样以 dB 表示 ,表示被传输
之信号到接收端之信号强度的比值。
?ACR
NEXT和Attenuation在相对频率量测下的值是不同的,其为
Attenuation-to-crosstalk Ration .亦即衰减到串音比值,在TIA/EIA-568-
A 标准 ,ACR 是不具备的 ,但它是一个非常重要的性能要求值 ,通常
其为说明了在设备输出信号准位和杂音准位因串音所造成之关系 ,虽
然围绕著 Attenuation 和 Crosstalk,'实际上是说明了二者问所形成的界
限值。
?POWER SUM NEXT
是一种量测值其包含所有接收对间所造成串音值因在近端同时做
传输和接收的功作。
?DELAY SKEW
在缆线上不同线对在传输延迟上所表示之值其为同时传输于线缆
上之信号最快与最慢间之差值,在缆线上标准1OOMHz时要小于4.5ns,
channel时1OOMHz要少于5Ons
?ELFEXT
Equal Level Far End Cross talk,从传送器端在远端邻近对所量测之
不希望有的信号,以dB表示其相对于接收端被衰减信号之准位。
?RETURN LOSS
反射损失所造成原因为阻抗不匹配其会造成一部份影响在传输功
率上,最重要是在全双工传输架构应用上所必需考量的。
?STRUCTURAL RETURN LOSS
SRL 是为缆线阻抗木均匀性,阻抗变异造成反射值,通常为造成
之杂讯反射至主要传输设备 TIA/EIA-568-A要求之值为16dB在lOOMHz时。
