HDMI目前是如火如荼的8K赛跑中,8K还没到,12K又来了,不过最近后台留言,能否整理下目前HDMI产品的相关术语,给技术小白一点支持,既然大家有需求,这个小编我必须要整一个啊,以下为目前市场针对HDMI产品经常谈论到的相关术语,供大家参考学习和交流,谢谢!

分辨率


分辨率(resolution)就是屏幕图像的精密度,是指显示器所能显示的点数的多少,由于屏幕上的点、 线和面都是由点组成的,显示器可显示的点数越多,画面就越精细,同样的屏幕区域内能显示的信息 也越多,所以分辨率是个非常重要的性能指标之一。可以把整个图像想象成是一个大型的棋盘,而分 辨率的表示方式就是所有经线和纬线交叉点的数目.

以分辨率为 1024×768 的屏幕来说,即每一条水平线上包含有 1024 个像素点,共有 768 条线,即扫 描列数为 1024 列,行数为 768 行。分辨率不仅与显示尺寸有关,还受显像管点距、视频带宽等因素 的影响。其中,它和刷新频率的关系比较密切,严格地说,只有当刷新频率为“无闪烁刷新频率”,显示器能达到最高多少分辨率,才能称这个显示器的最高分辨率为多少.

测量方面的分辨率

分辨率是和图像相关的一个重要概念,它是衡量图像细节表现力的技术参数。但分辨率的种类有很多, 其含义也各不相同,正确理解分辨率在各种情况下的具体含义,弄清不同表示方法之间的相互关系, 是至关重要的一步.

一些用户往往把分辨率和点距混为一谈,其实,这是两个截然不同的概念。点距是指象素点与点之间 的距离,象素数越多,其分辨率就越高,因此,分辨率通常是以象素数来计量的,如:640×480,其 象素数为 307200.

注:640 为水平象素数,480 为垂直象素数.

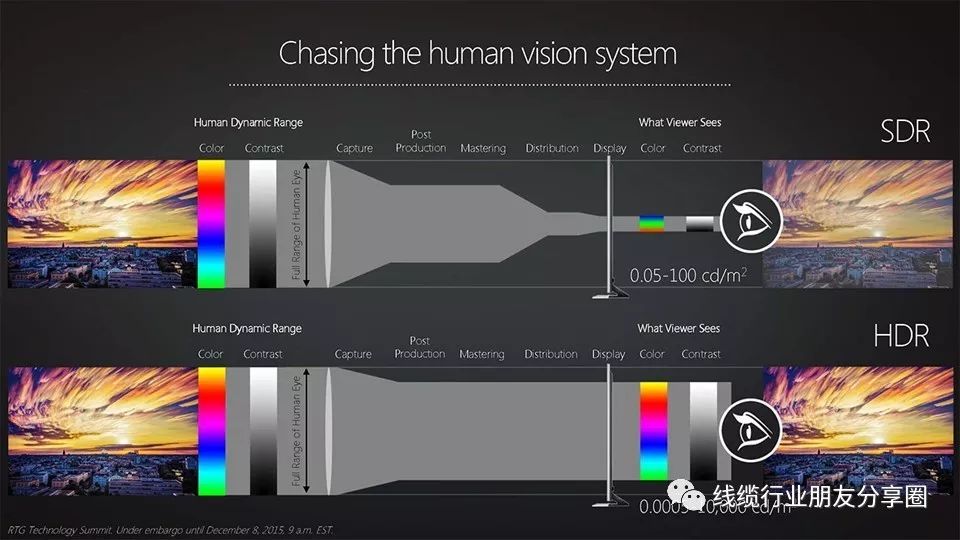

色深


色深(Color Depth) 也称之为色位深度,在某一分辨率下,每一个像素点可以有多少种色彩来描述,它的单位是“bit”(位),典型的色深是 8-bit、16-bit、24-bit和 32-bit,深度数值越高,可以获得更多的色彩.

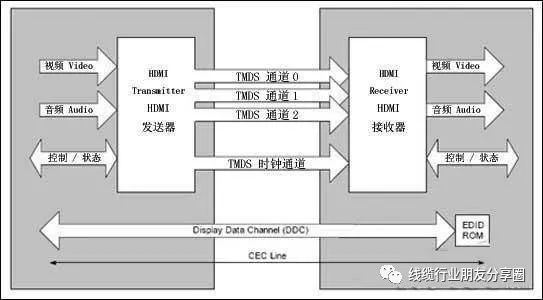

TMDS


TMDS 即(Transition Minimized Differential Signaling,最小化传输差分信号),

TMDS 是一种微分信号机制,可以将象素数据编码,并通过串行连接传递,显卡产生的数字信号由发送器按照 TMDS 协议编码后通过TMDS通道发送给接收器,经过解码送给数字显示设备.

x.v.Colour


x.v.Colour 是一个新的色彩标准,现在的电视机用的是 sRGB 色彩标准,标准要求能覆盖的色域范围约为人眼能感受到的色彩的 55%左右,2006 年 1 月,国际电工委员会认可并发布了新的国际色彩标准--x.v.YCC 色域标准,此标准要求的动态影像色彩再现能力比 sRGB 色彩标准的色彩范围更宽,x.v.Colour 就是索尼产品中能达到 x.v.YCC 色域标准的一个商标.

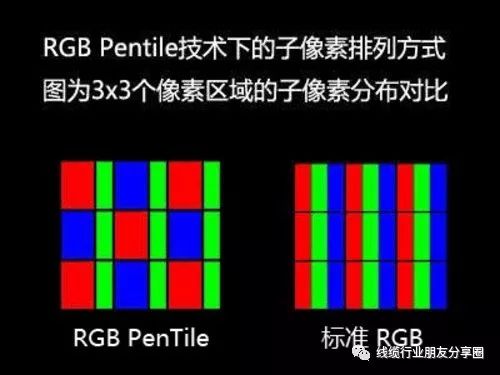

像素


“像素”(Pixel) 是由  Picture(图像) 和  Element(元素)这两个单词的字母所组成的,是用来计算数码影像的一种单位,如同摄影的相片一样,数码影像也具有连续性的浓淡阶调,我们若把影像放大数倍,会发现这些连续色调其实是由许多色彩相近的小方点所组成,这些小方点就是构成影像的最小单位“像素”(Pixel),这种最小的图形的单元能在屏幕上显示通常是单个的染色点。越高位的像素,其拥有的色板也就越丰富,越能表达颜色的真实感, 一个像素通常被视为图像的最小的完整采样,这个定义和上下文很相关,例如,我们可以说在一幅可见的图像中的像素(例如打印出来的一页)或者用电子信号表示的像素,或者用数码表示的像素,或者显示器上的像素,或者数码相机(感光元素)中的像素.

这个列表还可以添加很多其它的例子,根据上下文,会有一些更为精确的同义词,例如画素,采样点,字节,比特,点,斑,超集,三合点,条纹集,窗口,等等。我们也可以抽象地讨论像素,特别是使用像素作为解析度地衡量时,例如 2400 像素每英寸(ppi)或者 640 像素每线。点有时用来表示像素,特别是计算机市场营销人员,因此ppi有时所写为DPI(dots per inch),用来表示一幅图像的像素越多,结果更接近原始的图像,一幅图像中的像素个数有时被称为图像解析度,虽然解析度有一个更为特定的定义,像素可以用一个数表示,譬如一个"3 兆像素" 数码相机,它有额定三百万像素,或者用一对数字表示,例如“640 乘 480 显示器”,它有横向 640 像素和纵向 480 像素(就像VGA显示器那样),因此其总数为 640 × 480 = 307,200 像素。数字化图像的彩色采样点(例如网页中常用的JPG文件)也称为像素,取决于计算机显示器,这些可能不是和屏幕像素有一一对应的,在这种区别很明显的区域,图像文件中的点更接近纹理元素, 在计算机编程中,像素组成的图像叫位图或者光栅图像,光栅一词源于模拟电视技术,位图化图像可用于编码数字影像和某些类型的计算机生成艺术.

Simplay HD


Simplay HD 测试计划是专门针对全球领先的消费电子(CE)制造商和技术提供商开发的,它可以让用户更加放心地使用高清影像产品,那些满足包括 Simplay HD 兼容性测试规范在内的 Simplay HD 测试计划要求的产品可以被授于 Simplay HD 商标,通过 Simplay 和领先 CE 制造商及技术提供商之间的这种紧密合作,购买家庭影院的消费者能够确保张贴了 Simplay HD 商标的系统通过了高带宽数字内容保护(HDCP)功能及 HDMI 的测试,所有这些措施都有助于提高产品的兼容性,确保它们能接收和播放
所有类型的数字内容.
Silicon Image 公司分别在美国硅谷、德国汉诺威和中国深圳设立了 HDMI ATC,同时日本松下公司也在大阪设立了一家 ATC,菲利浦则在法国格勒诺布尔设立了 ATC,除了 HDMI 兼容性测试外,SiliconImage 公司还为采用 Simplay Labs 商标的 CE 产品提供 HD 兼容性测试,目前在国内比较活跃的测试机构是百佳泰和GRL这两家委托测试机构.

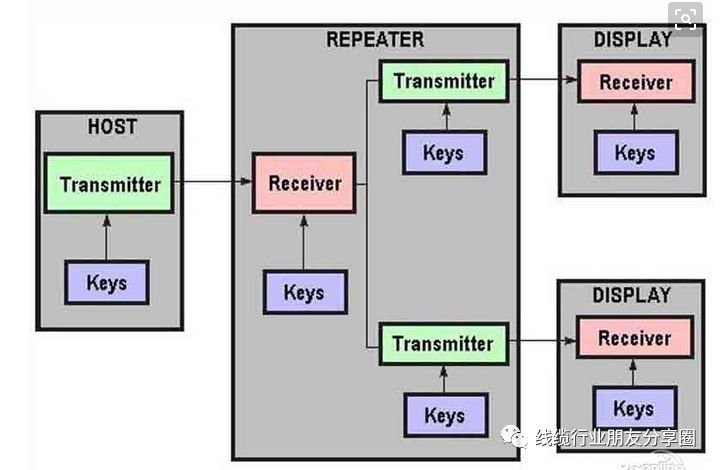

HDCP


HDCP是High-bandwidth Digital Content Protection的缩写,中文可称作“HDCP数字内容保护”,HDCP技术是由好莱坞与半导体界巨人Intel合作发开,它可以实际运用在显卡、DVD播放机等传输端,以及显示器、电视机、投影机的接收端之间,是高清电影、电视节目的重要反盗版技术,不支持HDCP协议的显示器无法正常播放有版权的高清节目,DVD之后的高清电影节目采用了HDCP和AACS反盗版技术,蓝光和HD DVD都使用了这种反盗版技术,高清电视(HDTV)也会使用使用了HDCP和AACS

反盗版技术后电影节目只能在支持HDCP的设备上正常播放,否则只能看到黑屏显示或者低画质显示(清晰度大约只有正常的四分之一),也就便失去了高清的价值,其中AACS是加密技术,同时被用在HD DVD和蓝光光盘当中,保护光盘中的视频内容无法正常复制出来在其它地方播放。 而HDCP协议是用来防止视频内容在传输的过程被完整的复制下来。这种技术并不是让数字讯号无法被不合法的录制下来,而是将数字讯号进行加密,让不合法的录制方法,无法达到原有的高分辨率画质,例如蓝光影碟机在播放高清碟片时无法同时录下清晰的节目,在计算机上播放碟片时无法清晰的录制显示器上的节目,HDCP从始到终都保护视频信号,也就是说整套播放系统中每一个环节都必须支持HDCP协议,如果显示器不支持HDCP协议,那么就无法正常播放高清节目,只能看到黑屏或者低画质的节目.

要支持HDCP协议,必须使用DVI、HDMI等数字视频接口,传统的VGA等模拟信号接口无法支持HDCP协议。当使用VGA等模拟信号接口时,画面就会下降成为低画质,或者提示无法播放,从而失去高清的意义,防止了盗版,需要说明的是,HDMI接口内嵌了HDCP协议,带有HDMI接口的显示器都支持HDCP协议,但是并不是带DVI接口的液晶显示器都支持HDCP协议,必须经过带有相应硬件芯片,通过认证的显示器才行,在 电脑 平台上受到HDCP技术保护的数据内容在输出时会由操作系统中的COPP驱动(认证输出保护协议)首先验证显卡,只有合法的显卡才能实现内容输出,随后要认证显示设

备的密钥,只有符合HDCP要求的设备才可以最终显示显卡传送来的内容,HDCP传输过程中,发送端和接受端都存储一个可用密钥集,这些密钥都是秘密存储,发送端和接受端都根据密钥进行加密解密运算,这样的运算中还要加入一个特别的值KSV(视频加密密钥)。同时HDCP的每个设备会有一个唯一的KSV序列号,发送端和接受端的密码处理单元会核对对方的KSV值,以确保连接是合法的.

HDCP的加密过程会对每个像素进行处理,使得画面变得毫无规律、无法识别,只有确认同步后的发送端和接受端才可能进行逆向处理,完成数据的还原。在解密过程中,HDCP系统会每 2 秒中进行一次连接确认,同时每 128 帧画面进行一次发送端和接受端同步识别码,确保连接的同步,为了应对密钥泄漏的情况,HDCP特别建立了“撤销密钥”机制,每个设备的密钥集KSV值都是唯一的,HDCP系统会在收 到KSV值后在撤销列表中进行比较和查找,出现在列表中的KSV将被认做非法,导致认证过程的失败, 这里的撤销密钥列表将包含在HDCP对应的多媒体数据中并将自动更新。可见要想在计算机上播放有版权的高清节目,不论是 HDTV、蓝光还是 HD DVD 碟片,都要求显示器 和显卡支持 HDCP 协议。不过厂商要为产品打上 HDCP 的 Logo,则需要支付一定的认证费用,还要增加硬件芯片,显然提高了成本,目前只有部分产品通过认证,由于高清节目会逐渐普及,HDCP 已成定局,因此支持HDCP协议的设备也会越来越多.

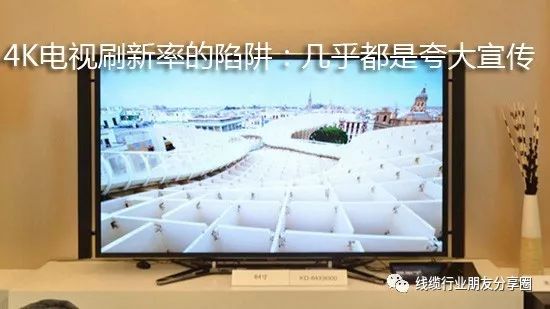

刷新率


刷新率就是屏幕每秒画面被刷新的次数,你可以这么理解,看电影时我们看到的其实是一副一副静止的画面,就象放幻灯片,为什么我们感觉画面在动,那是因为人的眼睛有视觉停留效应,前一副画面留在大脑中的印象还没消失,紧接着后一副画面就跟上来了,而且两副画面间的差别很小,一个动作要用很多副画面来显示,这样我们就感觉画面在动了,这一副一副的更换画面,就是在刷新,假设一个动作由 20 张画面完成,我们看上去就有点象动画片,而这个动作增加到 30 张的话,看上去就自然多了,这就是刷新率.

刷新率分为垂直刷新率和水平刷新率,一般提到的刷新率通常指垂直刷新率,垂直刷新率表示屏幕的图象每秒钟重绘多少次,也就是每秒钟屏幕刷新的次数,以 Hz(赫兹)为单位,刷新率越高越好,图象就越稳定,图像显示就越自然清晰,对眼睛的影响也越小,刷新频率越低,图像闪烁和抖动的就越厉害,眼睛疲劳得就越快,一般来说,如能达到 80Hz 以上的刷新频率就可完全消除图像闪烁和抖动感,眼睛也不会太容易疲劳,显然刷新率越高越好,但是建议你不要让显示器一直以最高刷新率工作,那样会加速 CRT 显象管的老化,一般比最高刷新率低一到两档是比较合适的,建议 85Hz,而液晶显示器(LCD)的发光原理与传统的 CRT 是不一样的,由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度,恒定发光,而不象阴极射线管显示器(CRT)那样需要不断刷新亮点。因此,液晶显示器画质高而且绝对不会闪烁,把眼睛疲劳降到了最低,而刷新率对 CRT 的意义比较突出,有时LCD 刷新高了,反而会影响其使用寿命般保持在 60-75 就可以了。从硬件角度来说,影响刷新率最主要的因素就是显示器的带宽,现在一般 17 寸的彩显带宽在 100 左右,完全能上 85Hz,屏幕越大,带宽越大,19 寸的在 200 左右,21 寸的在 300 左右,同品牌同尺寸的彩显,带宽越高,价格越贵,其次影响刷新率的还有显卡,显卡也有可用的刷新率和分辨率,但是刷新率来说,这点现在完全可以忽略不计,因为这主要针对老一代的显卡,现在哪怕古董级的 TNT2显卡,也能支持 1024*768 分辨率下达到 85Hz 的效果,1024*768 是 17 寸 CRT 显示器的标准分辨率,所以,影响刷新率最主要的还是显示器的带宽.

从软件角度来说,影响刷新率最大的是屏幕的分辨率,举个例子,同样是 17 寸彩显,带宽 108,将分辨率调至 1024*768,最高能达到 85Hz,调高至 1280*1024,最高只能达到 70Hz,调低至 800*600,却能达到 100Hz。分辨率越高,在带宽不变的情况下,刷新率就越低,要想保持高刷新率,只有采用高的带宽,所以大屏幕显示器的带宽都很高。行频是指为像管中的电子枪每秒在屏幕上从左到右扫描的次数据,单位是 Hz,场频是指每秒钟重复绘制显示画面的次数,单位是 Hz,行频和场频是一台显示器的基本的电器性能。带宽代表的是显示器的一个综合指标,也是衡量一台显示器好坏的重要指标。带宽是指每秒钟所扫描的图像个数,也就是说在单位时间内,每条扫描线上显示的频点说的总和,单位是 Hz,带宽大小是有一定的计算方法的,大家在选择一款显示器时,就可以根据一些参数计算带宽,或者根据带宽来计算一些参数,当显示器的刷新率提高一点的话,它的带宽就会要提高很多,调节显示器刷新率的若干技巧 2006-10-14 19:54 为了爱护我们自己的眼睛,大家都会挑一台性能优秀的显示器吧,但光有好的显示器可不行,还要能正确地设置显示器的刷新率.

DDC


DDC(Display data channel)显示数据通道,传送端与接收端可利用 DDC 通道得知彼此的输出与接受能力,会向视频接受装置发送配置信息和数据格式信息,接受装置可以读取这些 E-EDID 增强扩展显示识别数据的信息,DDC 是显示器与电脑主机进行通信的一个总线标准.

EDID


EDID,Extended Display Identification Data(扩展显示标识数据)是一种 VESA 标准数据格式

CEC


CEC(Consumer Electronic Control)用来传送工业规格的 AV Link 协定讯号,以便支援单一遥控器操作多台 AV 机器,为单芯线双向串列汇流排.

 Dolby?TrueHD


HDMI 支持单线缆上的标准、增强的或高清晰度视频和多声道数字音频,它传输所有  ATSC HDTV 标准并支持  8 频道、192kHz、不压缩的数字音频和现有的压缩格式(例如  Dolby Digital 和  DTS),HDMI 2.0 还新增了对新型无损数字音频格式  Dolby TrueHD 和  DTS-HD Master Audio 的支持,空余带宽用于未来增强和需求.

 ATC


Silicon Image公司旗下的HDMI授权测试中心(ATC)是专门测试HDMI兼容性的实验室,该公司目前已在美国硅谷、德国汉诺威、中国深圳和中国上海设立了测试中心,目前在国内比较活跃的测试机构是百佳泰和GRL这两家委托测试机构,HDMI兼容性测试遵循的标准是HDMI兼容性测试规范(CTS),HDMI采用者协议要求产品或相关文件在使用HDMI商标之前必须通过该兼容性测试,兼容性测试可以确保不同制造商制造的HDMI设备之间具有更好的互操作性.

 1080P


1080P 是美国电影电视工程师协会(SMPTE)制定的最高等级高清数字电视的格式标准,有效显示格 式为:1920×1080,像素数达到 207.36 万,1080P 带来的高画质给消费者带来的是真正的家庭影院的视听享受,由于它向下全面兼容其它高清格 式,通用性非常强,保证了在未来十几年的时间里产品不会过时,具有很好的超前性,随着  1080P 片源的不断涌现,1080P 产品的优势已经显现出来。在数字化进程中,数字信号的标准化是最重要的环节之一,从与消费者利益相关的角度来讲,比较直 观的参数是清晰度,SMPTE(美国电影电视工程协会)将数字高清信号数字电视扫描线的不同分为1080P、1080I、720P(i 是 interlace,隔行的意思,p 是 progressive,逐行的意思),1080P 是一种 在逐行扫描下达到 1920×1080 的分辨率的显示格式,是数字电影成像技术和计算机技术的完美融合.

 要说清楚  1080p,我们首先要把 1080i 和 720p 讲清楚,1080i 和 720p 同是国际认可的数字高清晰度 电视标准。原 NTSC 国家采用的是 1080i/60Hz 格式,与 NTSC 模拟电视场频相同。而欧洲以及中国 等一些原 PAL 制国家则采用了 1080i/50Hz 模式,场频与 PAL 模拟电视相同,至于 720p,则由于 IT 厂商更深的渗透到了电视行业而成为了一个可选的标准,目前开始在以光盘为载体的 HDTV 播放机领域拓展地盘,1080p 是一个事实上存在的标准,但是 1080p 目前并不是民用领域使用的标准,1080p不是只有一种 60Hz 场频,其实真正应用得最多的是 24Hz、25Hz、30Hz 三种场频规格,1080P 不是 FULL HD

什么是 FULL HD 呢?就是能够完全显示 1920*1080 像素或者说物理分辨率达到 1920*1080 的平板 电视机。如果收看 HDTV 节目,要想达到最佳效果,需要使用 FULL HD 电视。需要注意的是,FULL HD 和先前很多厂家宣传的 1080P 并不是同样的概念.

所谓 1080P,就是能够显示 1920*1080 的节目,但是电视机本身并不具有 1920*1080 的物理分辨率只是把 1920*1080 的图像经过处理降低到电视实际的物理分辨率后,显示出来。32 英寸的液晶电视 物理分辨率为  1366*768,但是说明书上可能标明的是  1080P,就是把  1920*1080 的图像处理成1366*768  的 显示出来。这个  1080P  是 最高分辨率或显示分辨率,只代表这个电视机可以接收1920*1080 的信号,但是显示的时候就不是 1920*1080 了.

“1080p和2k、4k的关系”?

1080是全高清,1920*1080,2K是:2560*1440是720P的4倍,4K是3840*2160,是1080P的4倍.
