[技术资料 ] 钢性和柔性矿物绝缘电缆的特性、结构及敷设方法

P: 2019-09-10 21:13:09

1


柔性矿物绝缘电缆和刚性矿物绝缘电缆的比较其实就是BTLY电缆与BTTZ电缆对比。刚性还是柔性主要还是看电缆的结构,刚性矿物电缆除了电缆本身比较僵硬外,起抗撞击能力也是非常强的,代表型号有BTTZ电缆。反正柔性矿物电缆柔韧性比较强,但它的抗撞击能力相对较差。


怎么区分矿物电缆是刚性还是柔性主要还是看型号,每根电缆上都有喷码上型号的,只要记住BTTZ类别下的都是刚性矿物电缆,其他都是柔性的(YTTW、NG-A,BTLY、BBTRZ)。




1型号命名的区别:

NG-A(BTLY)隔离型柔性矿物绝缘电缆型号说明:
B----布线用矿物绝缘电缆
T----铜导体
L----铝金属套
Y----聚氯乙烯外护套


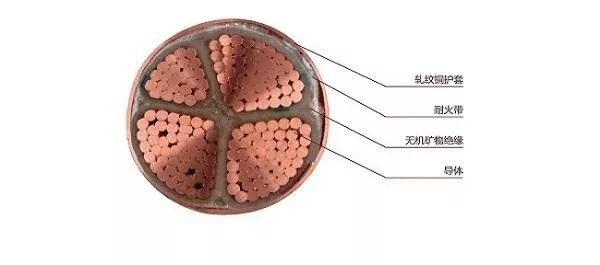

电缆型号结构说明:

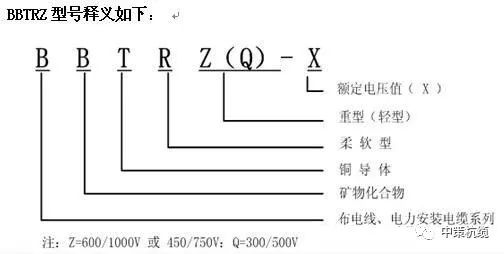

BBTRZ型号结构说明:



BTTZ刚性矿物绝缘电缆型号明说:
B----布线用固定安装电力电缆
T----铜护套
T----铜导体
Z----,耐电压等级重型750V



2、防火性能对比:

NG-A(BTLY)柔性矿物绝缘电缆耐火性能通过bs6387标准最高级别C、W、Z试验考核:


(C)燃烧 950℃,燃烧180min
(W)喷淋 650℃燃烧15min,再继续燃烧的同时喷淋15min.
(Z)撞击 950℃,燃烧15min/30次
YTTW和BBTRZ柔性矿物绝缘电缆防火等级也是同上BS 6387 CWZ。
BTTZ矿物绝缘电缆性能:
(1)950℃火焰下持续通电180min不击穿;

(2)950℃火焰下180min后浸水60min不击穿;(3)950℃火焰下承受180min的敲击振动而不击穿;共同性:无机矿物绝缘可靠,防水,防鼠蚁,机械强度高,耐腐蚀,节能环保,防辐射、寿命长等。

3、芯数规格及截面积对比:

NG-A/BTLY:1芯  10~300 mm2 ;2, 3, 4, 5芯  2.5~300 mm2;3+1, 3+2, 4+1芯  4~300 mm2。YTTW:1芯10~630mm2;2,3,4芯  2.5~120mm2;3+1芯 16~120 mm2。
BBTRZ:1芯10~500 mm2;2,3,4,5芯1.5~400 mm2;3+1, 3+2, 4+1芯  4~400 mm2。
BTTZ:1芯1.5~400mm2;2,3,4芯  1.5~25mm2;7, 10, 12芯  1.5~2.5mm2。


4、执行标准:
柔性矿物绝缘电缆:JS/GY002-2017额定电压1KV及以下无机矿物绝缘柔性防火电缆
刚性矿物绝缘电缆:国家标准/国际标准  GB/T 13033/ IEC 60702.

5、工作温度NG-A(BTLY):最高可达1300°C
YTTW:最高可达950°C
BBTRZ:最高可达950°C
BTTZ:最高可达1000°C.


6绝缘材料对比NG-A、BTLY:

双面云母带+陶瓷带

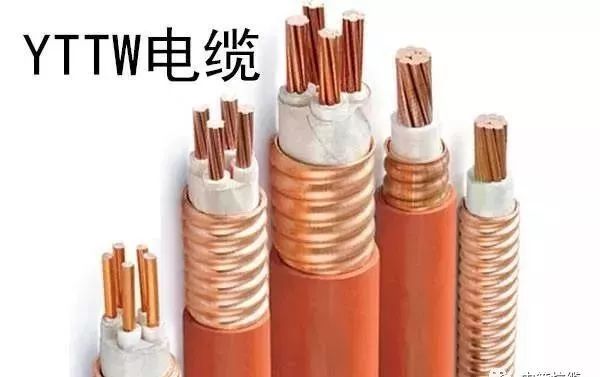

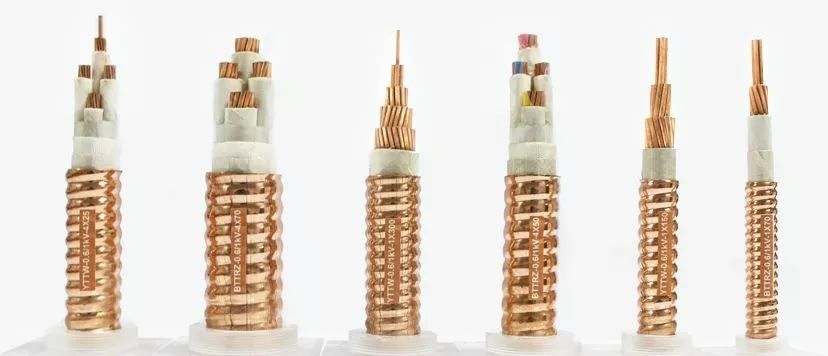

YTTW:金云母带

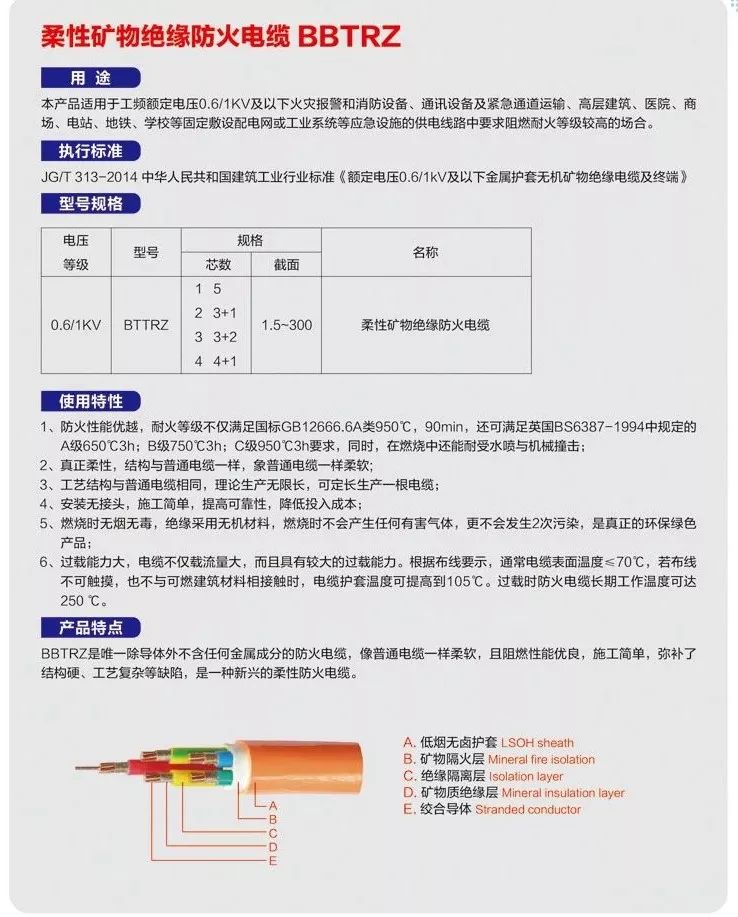

BBTRZ:金云母带+XLPE

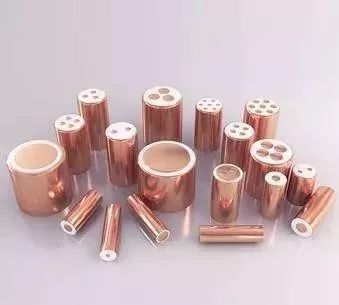

BTTZ:氧化镁.


7、敷设条件
柔性矿物绝缘电缆:需封闭桥架或穿管保护(YTTW可明敷,不用桥架或穿管)
刚性矿物绝缘电缆:可明敷,不用桥架或穿管.


8、寿命对比
柔性矿物绝缘电缆:50-100
刚性矿物绝缘电缆:100年以上
