[安装敷设] BTTZ电缆的十种敷设方式

P:2020-10-16 14:06:48

1

BTTTZ电缆作为防火型耐高温金属氧化物绝缘的矿物绝缘电缆,具有多种优良的特性,是其它绝缘电缆不能比拟的。然而要保证矿物绝缘电缆的长期、安全、可靠地运行,除了注重电缆产品质量之外,还应十分重视矿物绝缘电缆配套的附件及其电缆敷设、安装、施工等质量,合理的敷设方式能保证整个电缆线路的稳定


一、沿电缆桥架敷设

1、电缆沿桥架敷设分水平敷设垂直敷设两种;

2、电缆敷设要求横平竖直,无交错、重叠;

3、敷设时,若桥架内全部是矿物绝缘电缆,则不必考虑本身的防火、阻火措施,桥架及其配件根据现场使用条件,由设计考虑确定;

4、电缆沿桥架垂直敷设可采用铜线绑扎固定,也可采用电缆卡子固定。钢制电缆卡子只能用于单芯电缆三相一起固定,不能用于单根单芯电缆的固定,单侧固定的卡子除外。

5、当电缆沿桥架敷设时,电缆在桥架横断面的填充率应符合下列规定:

①电缆电缆不应大于40%

②控制电缆不应大于50%

6、当电缆沿桥架敷设时,分支处应单独设分支箱且安装位置应便于检修。


二、在电缆隧道和电缆沟内敷设

1、当电缆隧道或电缆沟内有多种电缆一起敷设时,应该分别放置,矿物绝缘电缆电缆应单独放置于一层或几层支架上单芯矿物绝缘电缆放置于角钢支架上可平行敷设,也可成束敷设,矿物绝缘电缆应敷设在控制电缆的上传,但支架的接地由工程设计确定;

2、当隧道或电缆沟内有多种电缆敷设时,矿物绝缘电缆宜敷设于其他电缆上方;

3、隧道或电缆沟内支(吊)架设置及排列间距应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB50168的规定及设计要求。

4、沿隧道或电缆沟敷设无挤塑外护层电缆时,电缆铜护套与其直接接触的金属物体间采取防电化腐蚀措施。

5、当无挤塑外护套电缆沿支架敷设时,电缆与支架应做辅助等电位联结,其间距不应大于25mm

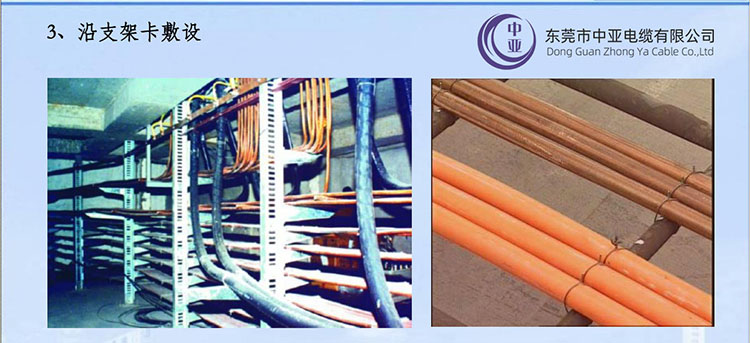

三、沿支架卡敷设

1、电缆在支架上卡设,要求每一个支架处都有电缆卡子将其固定。固定用的角钢支架在某些场合需考虑耐火等级。

2、钢制电缆卡子只能用单芯电缆三相一起固定,不能用于单根单芯电缆的固定,单侧固定的卡子除外,支架间距应符合表1的规定。


3、在明敷设部位,如果相同走向的电缆大、中、小规格都有,从整齐、美观方面考虑,可按最小规格电缆标准要求固定,也可分档距固定。若电缆倾斜敷设,则当电缆与垂直方向成30°及以下时,按垂直间距固定:当大于30°时,按水平间距固定。

4、沿支(吊)架敷设的电缆应可靠固定;

5、电缆支(吊)架的安装位置应预留电缆敷设、固定、安置接头及检修的空间。


四、沿墙面及平顶敷设

1、沿墙面及平顶敷设时,首先必须将矿物绝缘电缆矫直,而后再牢靠地固定于墙面或平顶上。做好后应是整齐、美观,其固定间距应符合规定的要求。遇到转弯处,电缆弯曲半径应符合表2要求,在弯头两侧100mm处均应用电缆卡子固定。


2、各种规格电缆同时敷设时,多根不同外径的矿物绝缘电缆相同走相时,为达到整齐、广告的目的,电缆弯曲半径均按最大直径电缆的弯曲半径进行弯曲、整齐敷设。

3、当电缆沿墙面及平顶明敷时,并排敷设的电缆应排列整齐、间距一致。

4、当单芯电缆沿墙面采用挂钩敷设时,挂钩可使用金属制品,其上开口应大于电缆外径。

5、沿墙面及平顶敷设的单芯电缆宜分回路固定,排列方式应符合表3的规定,且每个回路电缆间距不应小于电缆外径的2倍。电缆敷设应分回路绑扎,绑扎间距不得大于2m



五、沿钢索架空敷设

1、架空敷设时电缆的镀锌钢索应按要求架设,其所有的配件均应镀锌。电缆的固定可采用专用挂钩,也可采用绑扎的方法固定,95mm2及以下电缆绑扎线可采用2.5mm2裸铜线,120mm2及以上电缆的绑扎线可采用4mm2及以上裸铜线或采用塑料绝缘铜线,其固定电缆的间距为1m

2、电缆架空时遇有转弯时,电缆的弯曲半径应符合的要求,器弯头的两侧100mm处再用挂钩或绑扎线固定。

3、钢索架空敷设电缆的钢索及其配件均应采用热镀锌处理。电缆沿钢索架空敷设固定间距不大大于1m,在遇转弯时,除弯曲半径应符合的规定外,在其弯曲部位两侧100mm内尚应做可靠固定。

4、当沿钢索架空敷设的电缆需穿墙时,在穿墙处应预埋直径大于电缆1.5倍的穿墙套管,并应做好管口封堵。

5、当电缆沿钢索架空敷设时,电缆在钢索的两端固定处应减振膨胀环。

6、电缆沿钢索架空敷设应按回路敷设,并应采用金属电缆挂钩固定。

7、沿钢索架空敷设的电缆铜护套及钢索应可靠接地。

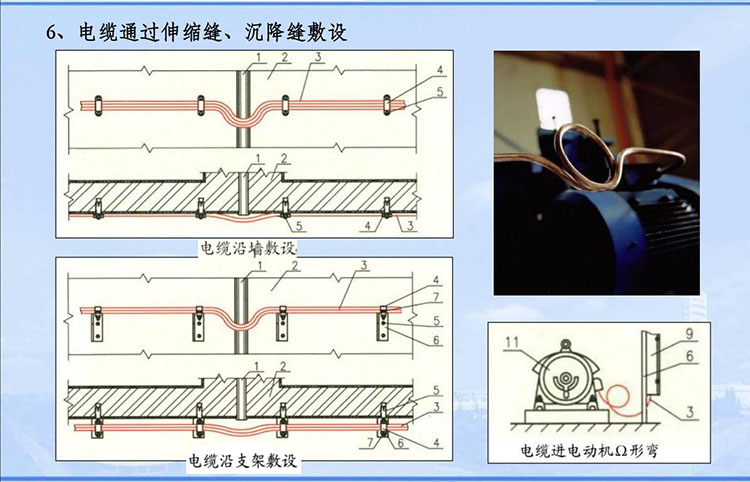

六、电缆通过伸缩缝、沉降缝敷设

说明:

电缆通过伸缩缝、沉降缝敷设时,由于环境条件(温度变化大的场合、有振动源设备的布线、建筑物的沉降和伸缩缝之间等)可能造成电缆振动和伸缩、应考虑将电缆敷设成S”或“Ω”型弯,其半径应不小于电缆外径的6倍。

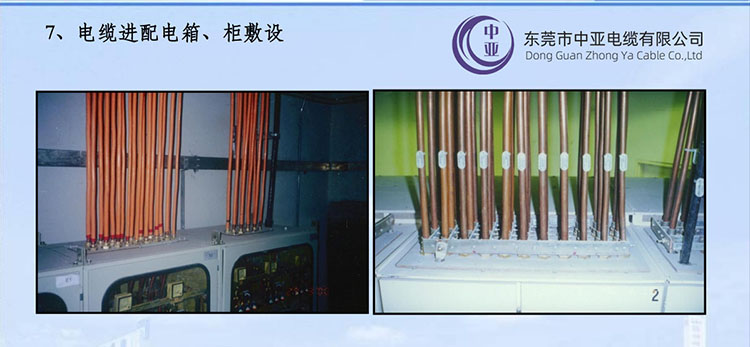

七、电缆进配电箱、柜敷设

说明:

电缆进配电箱、柜敷设时,当采用黄铜板或铜、铝母线作电缆固定支架时,可不采用接地铜片,但黄铜板或铜、铝母线支架应有可靠的接地。当采用钢支架作电缆固定支架时,则应采用接地铜片。


八、电缆接地敷设

说明:

电缆接地敷设时,电缆的金属护套应可靠接地,应考虑以下几个方面:

1、成组敷设的电缆两端接地时,电缆两端的接地点必须是等位接地,否则只能一端接地;

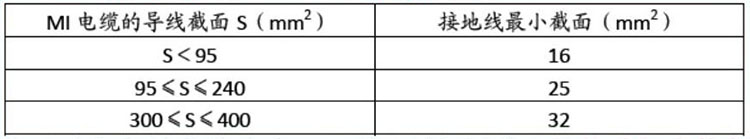

2、当需要将电缆铜护套再三相五线回路中作为地线用时,除按要求进行敷设外,还应正确选择引出的接地线导线截面,选用接地线截面参见表4

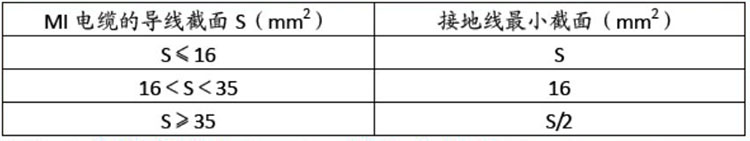

3、仅考虑电缆铜护套接地时,选用接线线截面参见表5.


4、多拼电缆除每根单独接地外,还应采用相同截面的接地铜线将每根电缆的接地铜片之间可靠连接。

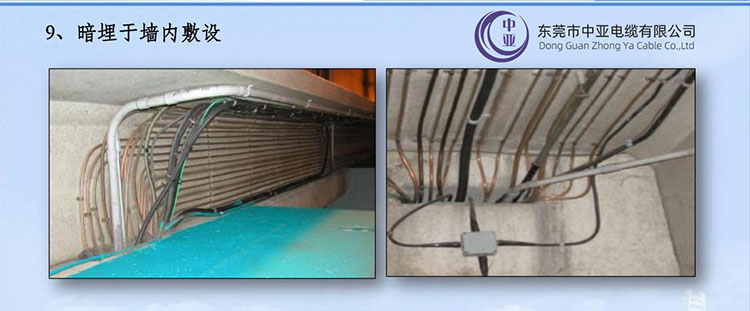

九、暗埋于墙内敷设

说明:

暗埋于墙内敷设时,必须在墙内凿沟槽后再敷设固定电缆。当电缆敷设好后,经绝缘测试合格后立即抹上防裂泥灰,以保护电缆不受损,在天花板平顶暗敷也可按此方法敷设电缆,但在沟槽时,不得损伤建筑结构的安全。电缆在墙内的固定,可采用膨胀螺栓埋进墙中,用电缆卡子卡住电缆。

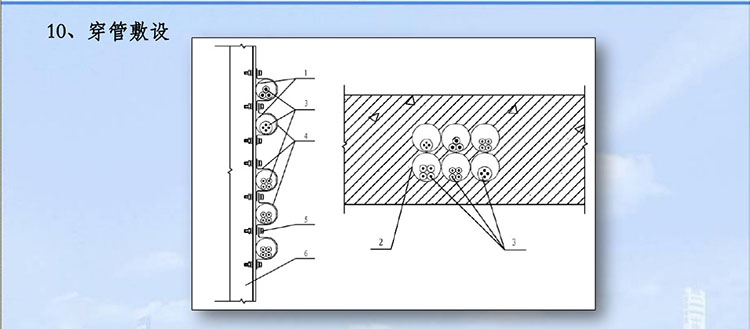

十、穿管敷设

说明:

穿管敷设时,敷设于混凝土管,水泥管,陶土管中的电缆,宜选用有塑料外套的电缆;穿于钢管或塑料管的可选用裸铜护套电缆。管的内径应大于电缆外径(包括单芯成束的每路电缆)的1.5倍,单芯电缆成束后宜每一路穿一根管道。

单根单芯电缆不能单独穿于钢管内。电缆的穿管敷设只能是穿直通的管道,长度在30m范围以内,不宜穿于较长距离的管道或有弯头的管道。



在实际的工程施工中,矿物绝缘电缆的敷设方式主要有上述几种,在原99D101-6标准中包括暗埋于墙内敷设、穿管敷设,而09D101-6标准已经废除了以上两种敷设方式。各种敷设方式可以单一采用,也可以在一条或多条线路上分段采用多种敷设方式,以适应不同的敷设环境。具体采用哪一种敷设方式,应根据实际的施工环境确定。
