[射频电缆] 浅谈射频电缆的分类

P:2021-01-12 14:25:07

1

射频电缆是传输射频范围内电磁能量的电缆,射频电缆是各种无线电通信系统及电子设备中不可缺少的元件,在无线通信与广播、电视、雷达、导航、计算机及仪表等方面广泛的应用。且射频电缆的结构是多种多样的,可以根据不同的方式和型式来分类。接下来我们就一起具体来看下。


按电缆结构分类

(1)同轴射频电缆:同轴射频电缆是常用的结构型式。由于其内外导体处于同心位置,电磁能量局限在内外导体之间的介质内传播,因此具有衰减小,屏蔽性能高,使用频带宽及性能稳定等显着优点。通常用来传输500千赫到18千兆赫的射频能量。目前,常用的射频同轴电缆有两类:50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网,故称为CATV电缆,传输带宽可达1GHz,目前常用CATV电缆的传输带宽:750MHz。

(2)对称射频电缆:对称射频电缆回路其电磁场是开放型的,由于在高频下有辐射电磁能,因而使衰减增大,并导致屏蔽性能差,再加上大气条件的影响,通常较少采用。对称射频电缆主要用在低射频或对称馈电的情况中。

(3)螺旋射频电缆:同轴或对称电缆中的导体,有时可做成螺旋线圈状,借以增大电缆的电感,从而增大了电缆的波阻抗及延迟电磁能的传输时间,前者称为高阻电缆,后者称为延迟电缆。如果螺旋线圈沿长度方向卷绕的密度不同,则可制成变阻电缆。

按绝缘型式分类

(1)实体绝缘电缆:在这种电缆的内外导体之间全部填满实体高频电介质,大多数软同轴射频电缆都是采用这种绝缘型式。

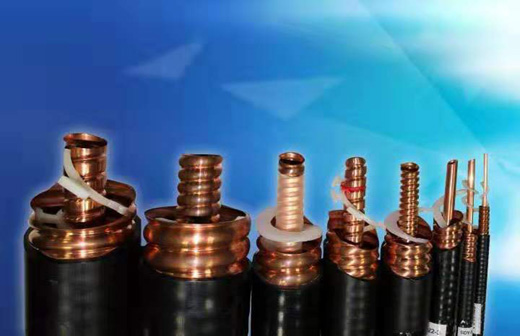

(2)空气绝缘电缆:电缆的绝缘层中,除了支撑内外导体的一部分固体介质外,其余大部分体积均是空气。其结构特点是从一个导体到另一个导体可以不通过介质层。空气绝缘电缆具有很低的衰减,是超高频下常用的结构型式。

(3)半空气绝缘电缆:这种结构型式是介于上述两种之间的一种绝缘型式,其绝缘也是由空气和固体介质组合而成,但从一个导体到另一个导体需要通过固体介质层。

此外,按绝缘材料的分类可分为:塑料绝缘电缆、橡皮绝缘电缆及无机矿物绝缘电缆;按柔软性可分为:柔软电缆、平软电缆及刚性电缆等;按传输功率大小分为:0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率电缆等;按产品的用途特点分为:低衰减、低噪音、微小型及搞稳相电缆等。
