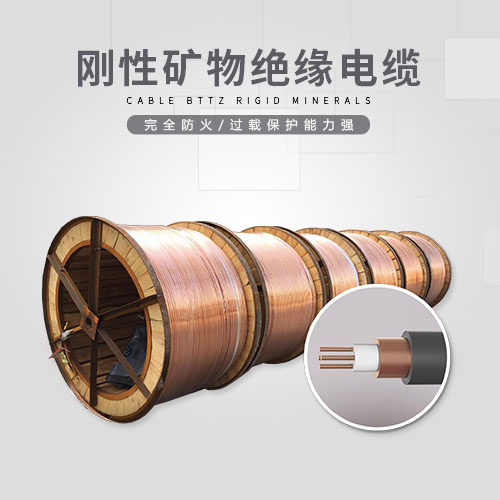

[电缆选型] 刚性矿物绝缘电缆的设计选型

P:2021-01-22 17:26:14

1


、型号的选择

BTTZBTTVZWD-BTTYZ(重载)适用于线芯和护套之间以及线芯和线芯之间的电压不超过750V交流和直流有效值的场合。

BTTQBTTVQWD-BTTYQ(轻载)适用于线芯和护套之间以及线芯和线芯之间的电压不超过500V交流和直流有效值的场合。

下列情况应采用带塑料护套的矿物绝缘电缆

1.1电缆敷设在对铜护套有腐蚀作用的环境。

1.2直埋或穿管敷设时。

1.3明敷设在建筑物非技术空间,有美观要求的场所。有防火要求的地方,应采用无卤低烟的塑料外护套。

二、规格的选择

2.1根据电缆的敷设环境,确定电缆最高使用温度,合理选择相应的电缆载流量,确定电缆规格。

2.1.1矿物绝缘电缆按电缆温度不同有两种载流量的选择:

温度为70℃的载流量见如下1、表2

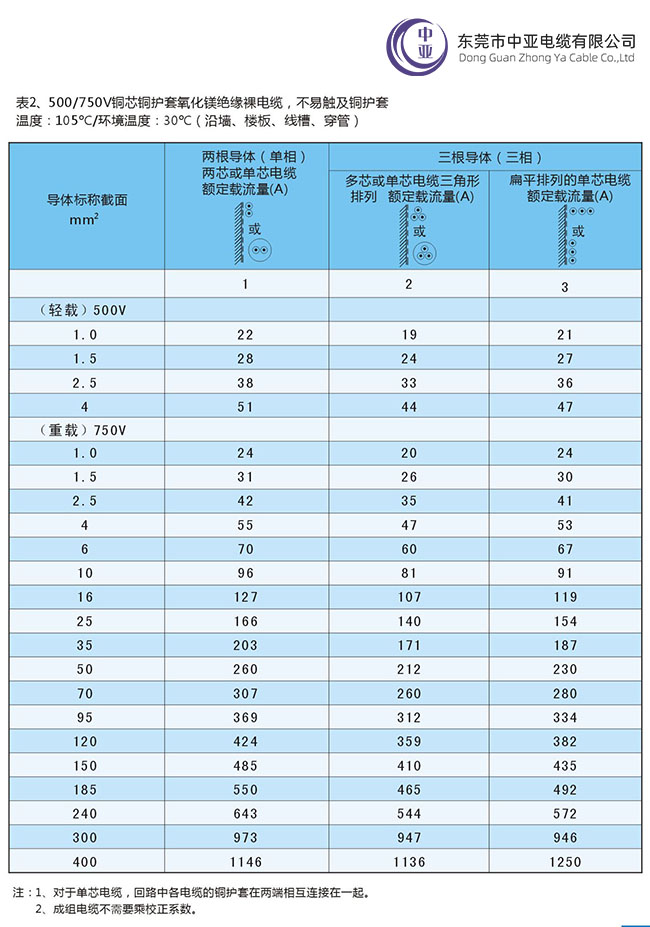

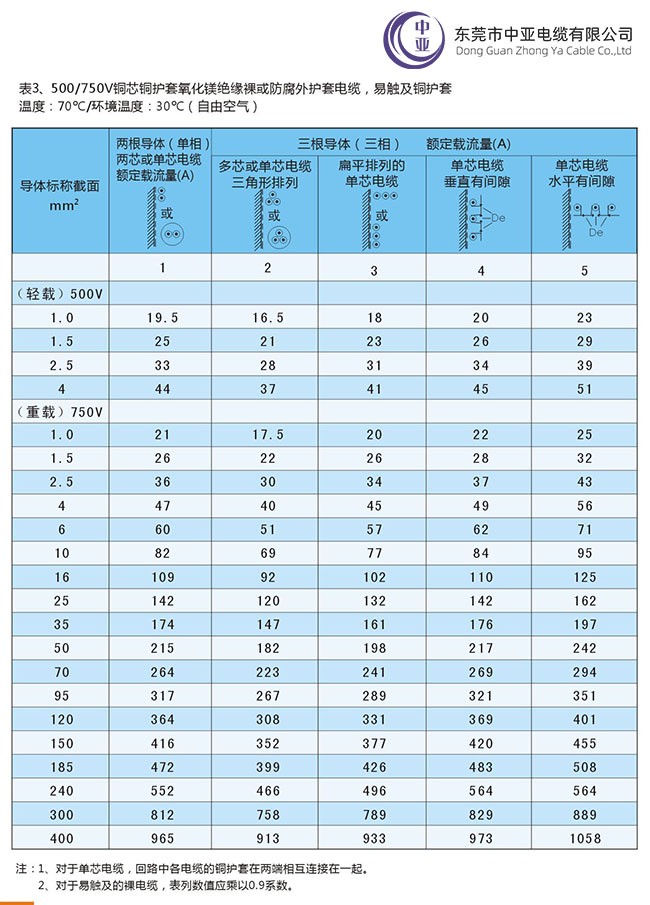

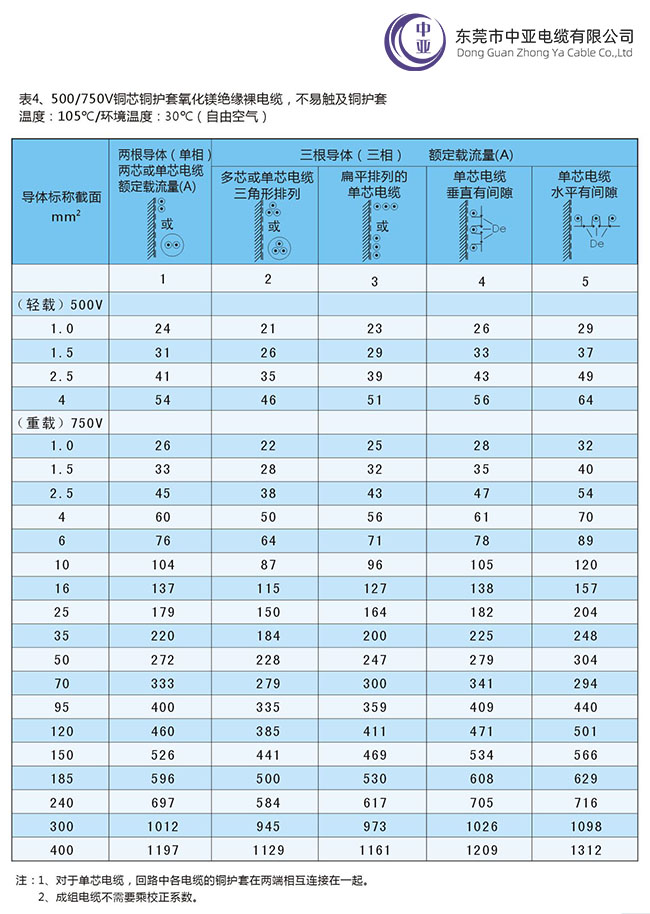

温度为105℃的载流量见如下3、表4

2.1.2下列敷设条件下,应按正常的工作温度为70℃,选用电缆载流量

a.沿墙,支架,顶板及桥架等明敷线路。

b.与其他种类电缆共同敷设在同一桥架,竖井,电缆沟,电缆隧道的线路。

c.其它由于电缆护套温度过高易引起人员伤害的或设备损坏的场所。

2.1.3电缆单独敷设于桥架,电缆沟,穿管无人触机的场所,可按正常工作温度105℃选用载流量。

2.2应根据线路实际长度及电缆交货长度,合理确定矿物绝缘电缆规格。

目前还有很多矿物绝缘生产厂家还在使用传统的矿物电缆生产工艺,该生产工艺的矿物绝缘电缆加工长度受到原材料的限制,大规格单芯和多芯电缆的交货长度,无法同塑料电缆一样长。所以选择矿物绝缘电缆厂家时,应优先选择能使用最新自动焊接矿物电缆生产工艺的厂家,最新的第三代矿物绝缘电缆自动焊接生产工艺能,做到大截面大长度的生产矿物绝缘电缆,避免使用中间接头。

三、设计要点:

3.1铜护套可做PE接地线,故一般无需PE线。

3.2对应于16mm2以上塑料电缆可以降截面使用。若塑料电缆设计4x185+95,那么对应的矿物绝缘电缆为BTTZ4X(1X150)

3.3双拼、多拼一般无需考虑系数。

3.4利用大截面电缆双拼或多拼代替母线槽,可降低工程投资,增加线路安全性。

3.5采用我公司专用分支接线盒,可以实现电缆的分支。

以上就是《刚性矿物绝缘电缆的设计选型》的全部内容,如果想了解更多相关信息,请在下方留言,我将尽快为您解答
