[结构重量] 有没有计算打网卷和八字卷的公式呀?

P:2021-05-26 15:49:45

1

悬赏贴
总赏金200金币,剩余175金币

首先感谢电线电缆网这个平台,因为你给了我们一个属于线缆人一个江湖

江湖大侠们,各门派的佼佼者们,小弟有一事求指点一二,在下不甚感激!

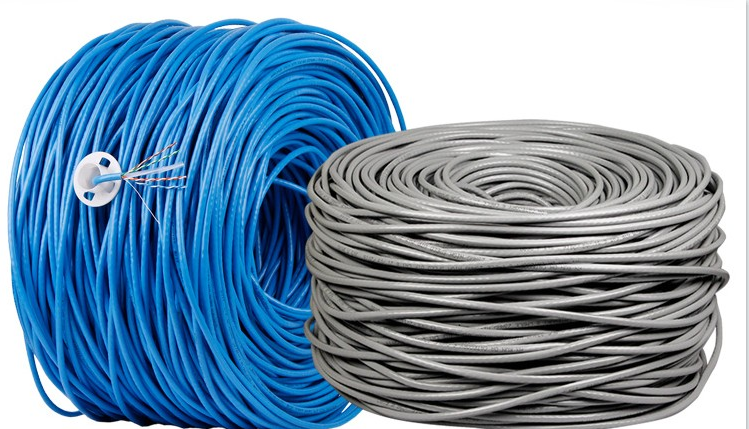

有没有计算打网卷和八字卷的公式呀?就是已知线径、卷芯尺寸,求打这款线多少米后外形长宽高尺寸,比如:

线径3.5mm

轴心内直径120mm

轴芯内宽120mm

求这款线材305m的“网卷“和“八字卷“的外径尺寸(长宽高)


不要说叫我拿一款OD相近的线材去打个305米,试下就知道了,我就是想求这份资料,方便后续新产品前期的参考。感谢各位大侠了!


waterproof tape - 防水带 (0) 投诉

P:2021-05-26 21:39:21

2

这个没有长宽高,以我多年打卷经验,猜一下,305m外径,排线好的话240~250mm,排线空隙多的话250~260mm
    FWP 在 2021-05-26 21:39:21 奖励 5 赏金

instruction - 说明;指示 (1) 投诉

P:2021-05-27 07:39:23

3

eric1015:

这个没有长宽高,以我多年打卷经验,猜一下,305m外径,排线好的话240~250mm,排线空隙多的话250~260mm

你这是打平卷的尺寸,平卷的话,排线好外径240足够了,但我这是打网卷和八字卷的,排线是有空隙,属于不规则排线内吧!


谢谢!

pack - 部分,组件;包装 (0) 投诉

P:2021-05-28 07:45:36

4

没人吗?还是大家不愿意分享呀?

coldpressure butt-welding - 冷压对焊,冷压对头焊 (0) 投诉

P:2021-06-01 09:31:22

5

可以计算出来的呀!公式有点复杂

Strategic Advisory Planing group - 上作方针咨询计划组(IEC的TC-46工作组) (0) 投诉

P:2021-06-01 16:34:21

6

可參考

    FWP 在 2021-06-01 16:34:21 奖励 20 赏金

Cabsil process - 硅烷一步法交联工艺(瑞士CAB公司发明的) (2) 投诉

P:2021-06-04 11:47:10

7

eric1015:

这个没有长宽高,以我多年打卷经验,猜一下,305m外径,排线好的话240~250mm,排线空隙多的话250~260mm

专业的,我顶

printed-circuit cable - 印刷导线,印刷电路导线 (1) 投诉

P:2021-06-09 16:59:16

8

ming0324:

可參考


这个平台就一样不好,帖子的芯线更新没有提示的,我以为没人回答我了,这几天都没关注,有参考的就非常感谢!后面我来研究下,谢谢


catalyzer - 催化剂,触媒剂 (0) 投诉

P:2021-06-09 17:00:38

9

eric1015:

这个没有长宽高,以我多年打卷经验,猜一下,305m外径,排线好的话240~250mm,排线空隙多的话250~260mm

迷儿:

专业的,我顶

这个是打平卷的,不是网卷的,也非常感谢了

joint protection box - 电缆接头保护盒 (0) 投诉

P:2021-06-10 10:52:30

10

retardant - 阻化剂,抑制剂 (0) 投诉

P:2021-06-11 07:48:53

11

YPont:

可以计算出来的呀!公式有点复杂

复杂,你也叫我一下吧!

examination process - 审查程序 (0) 投诉

P:2021-06-16 21:31:20

12

上面的那个打卷.xls公式不行?我觉得可以用那个公式算

stern sheathing - 船尾放缆滑轮 (0) 投诉

P:2021-06-17 07:55:07

13

1997nice:

上面的那个打卷.xls公式不行?我觉得可以用那个公式算

哪个公式?怎么没有呢?

control theory - 控制理论 (0) 投诉

P:2021-06-24 08:39:04

14

1997nice:

上面的那个打卷.xls公式不行?我觉得可以用那个公式算

FWP:

哪个公式?怎么没有呢?

嗨,兄弟,人呢?什么公式呀

alummium coated steel wire - 铝包钢线 (1) 投诉

P:2021-07-30 09:27:12

15

这个计算值和实际值有偏差的,建议弄几根实测一下,然后根据实测值反向算出长度和尺寸的关系。
