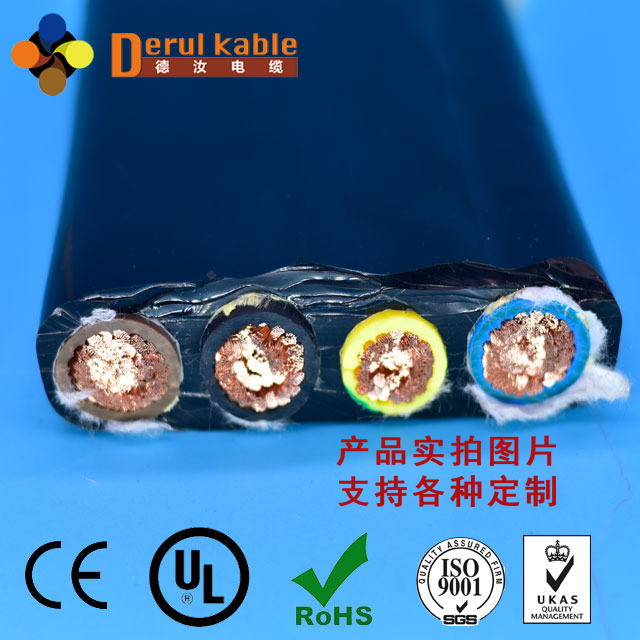

[卷筒电缆] 扁平电缆YFFB-YVFB-扁平屏蔽电缆YFFBP-扁平带钢丝电缆YFFBG-高柔性拖链电缆

P:2021-06-08 10:18:38

1

以下内容可供参考,实际以定制为准。

适用场景:

适用于移动设备如快速运行集装箱吊车、起重 适用于移动设备如快速运行集装箱吊车、起重 设备、可行驶大型 和挖掘机地面井下采矿 设备有 较高机械应力的场合。具有较强的耐电压 冲击性,能经受变频时脉电压缆具有良好的 冲击性,能经受变频时脉电压缆具有良好的 冲击性,能经受变频时脉电压缆具有良好的屏蔽性,并有效消除电磁干扰降低变频机噪音保证系统稳定运行,广泛用于设备制造、冶金、电力、石化等 行业。



产品优势:

此种电缆可用于机器人系统自动化机械设备等具有高强度高频率的拉扭力运动装置可以满足在酸、碱、潮湿、水下、高温、低温、油污等多种特殊环境下工作,有着超强的应力属性,室内外均可使用。

 较大的减少外部直径比传统的橡胶电缆节省空间和降低重量 由于使用小规格盘具,引导轮和驱动电机,更节省成本 无论是收线,放线或是牵引,都需对电缆施加张力  承载加强芯化解了张力并确保自由悬挂电缆收线,放线及长距离的偏斜 整体承载编织,防止电缆发生不必要的扭曲,并形成所谓的螺旋形效应



详细参数:

电缆导体 多股精细退火无氧铜丝精绞合导体,符合DIN VDE 0295 Class 5标准和IEC 60228 第5类标准

电缆绝缘 卷筒电缆特种电缆EPR乙丙橡胶

线芯标识 彩色芯线或者黑色线体白色数字编码,3芯及以上带黄绿接地线(黄绿可选)

电缆规格 成缆方式  优节距绞合成缆

内护套 进口PUR弹性体混合物 抗扭层 芳纶丝编织

电缆护套 进口PUR弹性体混合物 护套颜色 黑色RAL9005,黄色RAL1016,其余颜色可按RAL色卡定制

额定电压 600/1000V

试验电压 3500V电压试验5分钟不击穿

敷设行程 80~150米 加速度 50m/S

移动速度 2m/S 使用温度 -40~+105℃

弯曲半径 固定安装:5*电缆直径;移动安装:6*电缆直径

耐油特性 符合IEC60811-2-1标准要求

阻燃特性 符合IEC60332-1标准要求





德汝电缆(上海限公司


在电厂应用领域,德汝电缆专注于斗轮机卷盘电缆、翻车机和拨车机拖令电缆以及拖链电缆以适应各类恶劣的环境场合。

在港口领域,德汝电缆专注于轮胎吊、桥式起重机、岸边(STS)起重机、轨道式龙门( R M G ) 起重机、龙门起重机用拖令、拖链系统电缆,大车卷筒电缆及吊具电缆。

在冶金电镀涂装领域,德汝电缆专注于耐高温电缆,耐酸等耐化学腐蚀电缆,以及运动型高柔性电缆。

在工业制造装备领域,德汝电缆专注于耐油、耐弯折、抗扭、高柔性电缆。主要应用于机器人、机床、机械手、喷绘、木工机械、包装设备等。

在物料搬运设备领域,德汝电缆专注于拖令电缆、垂直升降吊具电缆以及多种动力和数据电缆及各类大小型卷筒电缆,卷盘电缆。



应用范围:

适用电镀设备系统中作为控制和动力电缆,耐酸碱,耐腐蚀性强。相比较圆电缆,其紧密铺设的芯线能够实现更小的弯曲半径。外护套极其耐油、酸和碱。该电缆采用特殊结构设计。



电缆特性:采用新型耐油柔性专用外护套,可在-15度低温下仍保存柔软,阻燃。

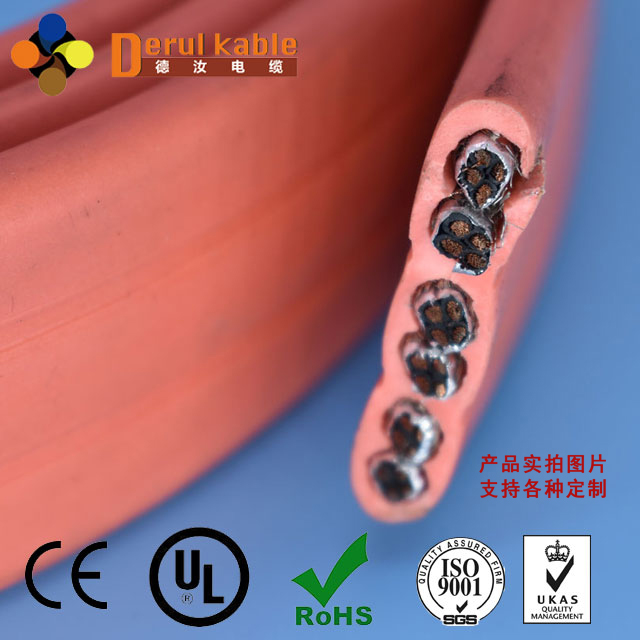

带铜丝屏蔽的耐候性橡胶扁平电缆

耐候电缆,可抵抗恶劣环境条件

扁平电缆所需空间比圆电缆小

弯曲半径更小

铜丝编织屏蔽,抗电磁干扰



电缆结构:

导体:多股精绞无氧铜丝,符合VDE0295的标准

绝缘:特殊耐油、阻燃、混合绝缘

护套:耐油、阻燃、弹性专用护套料,可适用于户外场合



如起重机的使用情况如下:

起重电缆在一字型排列时

1、自由使用长度大于35

2、运行速度大于1.6m/s

应该考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳或纤维绳如芳纶纱等



起重电缆在梅花形绞合排列时

1、自由悬挂长度大于80

2、运行速度为4m/s~10m/S

应该考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳。
