[布电线缆] RVS花线绞入率怎么计算的？

haochengV
P:2022-02-20 13:50:24

1

各位前辈，比如RVS 2X2.5 2.5绝缘外径3.65，绞合外径7.3，节距58.4.
实际绞合1米需要多少米单线？怎么计算的？

mill - 轧机,轧制设备；轧制 （0） 投诉

zly315
P:2022-02-20 17:29:09

2

    节径比d=58.4/7.3=8         绞入率λ =√(π*π/8*8+1)=1.074

screened installation wire - 屏蔽安装线 （1） 投诉

zhangyuhang564851702
P:2022-02-21 08:18:49

3

理论节距比=58.4/7.3=8

绞入系数≈1+0.5*（3.14*3.14/8/8）=1.077（其实和楼上算的一样）
单线展开长度=1.077*1米=1.077米  也就是理论上1米要1.077米  在考虑你们自己的生产余量等，

cladding - 镀层；垫层；金属包层法(一种铜包钢线制造方法) （0） 投诉

阿卜
P:2022-02-23 16:15:25

4

实际1.03已足够

ultrasonic wire cleaning plant - 超声波线材清洗设备 （0） 投诉

ZJM809218
P:2022-02-24 08:40:09

5

阿卜:

实际1.03已足够

知不知道绞入率与节径比有关系？

cutting torch - 割炬 （0） 投诉

yappone
P:2022-03-09 08:13:36

6


Cablescan - 一种电缆扫描测径仪(英国Integrated Pholomatrix Limited产品商品,可测量150mm以下的电缆直径,测量频率为2000Hz) （2） 投诉

haochengV
P:2022-03-31 10:19:41

7

yappone:

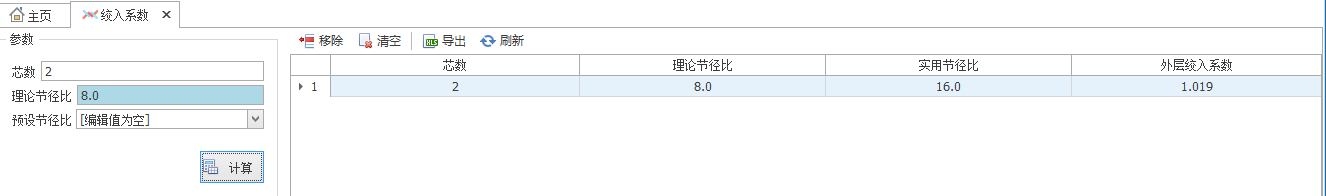

有理论绞入率和实际绞入率，像2芯的按8倍理论节径比，线芯实际的只有绞入率1.02左右。image.png实际量好像和你算的差不多

triax - 三同轴线(一种屏蔽导线) （0） 投诉

409464980
P:2022-04-24 16:50:56

8

yappone:


这是啥软件？能否分享下？

endurance flexing test - 弯曲寿命试验 （0） 投诉

jalwf
P:2022-05-08 14:55:44

9

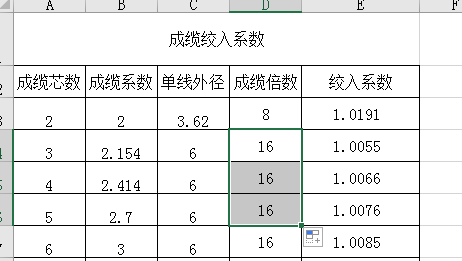

前几天做了一个Excel表，就是计算电缆绞入率的，

rolling department - 压延车间,压延工段 （0） 投诉

jalwf
P:2022-05-08 15:16:12

10

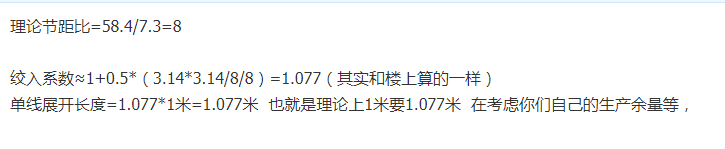

这个公式为什么错了，就是在这个公式上的实际绞合的中心线直径不对，应该是绞合直径再减去一个导线直径，比如 绞线直径是5mm,两芯绞合，绞全后的外径是10，按80的节距算，导线的长度是：

image.png计算的结果是80.1561mm,绞入率就是1.019075.

digital interface unit - 数字接口单元 （1） 投诉

andypost
P:2025-02-19 16:14:11

11
