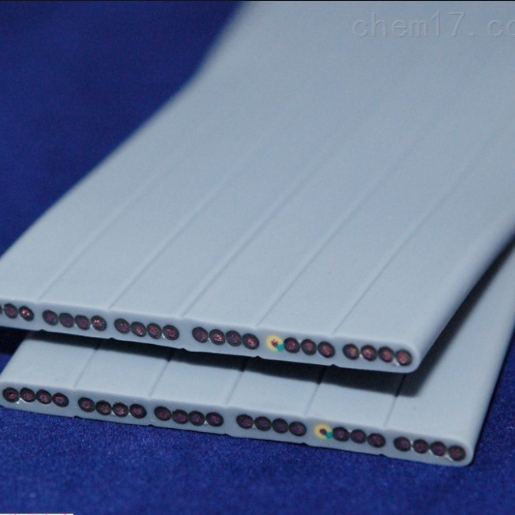

[电缆供应] 扁形单芯排列电梯随行电缆(扬州戎星电气有限公司)

P:2022-12-21 16:20:45

1


电缆型号:

60227 IEC 71f(TVVB)

H05VVH6-F;H05V3V3H6-F

说明:

绝缘和护套:聚氯乙烯绝缘,聚氯乙烯护套;(可生产低烟无卤阻燃系列产品)

额定电压:1mm2及以下300/500V,1.5mm2及以上450/750V;

静态弯曲试验:0.3m<L<0.6m;

垂直燃烧实验:通过GB/T 18380.1-2001(IEC 60332.1:2004)试验;

产品标准:GB/T 5023.6-2006 (IEC 60227-6:2001)、EN 50214:2006、 JIS C 3084.

使用导则:

在正常使用时,导体最高温度为70℃;

适宜在-15~+40℃的环境下使用;(可生产低温环境耐寒电缆)

电缆自由悬挂长度不超过80m,移动速度不超过4m/s的电梯和升降机。

电缆范围:


227IEC71fTVVBH05VVH6-F 300/500V 0.75-13-24芯)

规格

导体结构

外形尺寸

20℃导体最大电阻 Ω/km

70℃最小绝缘电阻MΩ·km,Min

3×0.75

30/0.18

10.05±1×4.15±0.2

26.0

0.011

3×1

32/0.20

10.62±1×4.34±0.2

19.5

0.010

4×0.75

30/0.18

12.40±1×4.15±0.2

26.0

0.011

4×1

32/0.20

13.16±1×4.34±0.2

19.5

0.010

5×0.75

30/0.18

16.75±1×4.15±0.2

26.0

0.011

5×1

32/0.20

17.70±1×4.34±0.2

19.5

0.010

6×0.75

30/0.18

18.10±1×4.15±0.2

26.0

0.011

6×1

32/0.20

19.24±1×4.34±0.2

19.5

0.010

9×0.75

30/0.18

26.15±1×4.15±0.2

26.0

0.011

9×1

32/0.20

27.86±1×4.34±0.2

19.5

0.010

12×0.75

30/0.18

33.20±1×4.15±0.2

26.0

0.011

12×1

32/0.20

35.48±1×4.34±0.2

19.5

0.010

16×0.75

30/0.18

43.60±1×4.15±0.2

26.0

0.011

16×1

32/0.20

46.64±1×4.34±0.2

19.5

0.010

18×0.75

30/0.18

48.30±1×4.15±0.2

26.0

0.011

18×1

32/0.20

51.72±1×4.34±0.2

19.5

0.010

20×0.75

30/0.18

54.00±1×4.15±0.2

26.0

0.011

20×1

32/0.20

57.80±1×4.34±0.2

19.5

0.010

24×0.75

30/0.18

64.40±1×4.15±0.2

26.0

0.011

24×1

32/0.20

68.96±1×4.34±0.2

19.5

0.010





227IEC71fTVVBH05VVH6-F 300/500V 1.5-2.53-12芯),4-254-5芯)

规格

导体结构

外形尺寸

20℃导体最大电阻 Ω/km

70℃最小绝缘电阻MΩ·km,Min

3×1.5

48/0.20

12.00±1×5.00±0.2

13.3

0.010

3×2.5

47/0.26

14.70±1×5.70±0.2

7.98

0.009

4×1.5

48/0.20

15.12±1×5.03±0.2

13.3

0.010

4×2.5

47/0.26

18.48±1×5.72±0.2

7.98

0.009

4×4

77/0.26

22.48±1×7.12±0.2

4.95

0.007

4×6

112/0.26

24.40±1×7.60±0.2

3.30

0.006

4×10

182/0.26

30.32±1×9.48±0.2

1.91

0.0056

4×16

301/0.26

36.96±1×11.24±0.2

1.21

0.0046

4×25

456/0.26

44.80±1×13.4±0.2

0.78

0.0044

5×1.5

48/0.20

20.15±1×5.03±0.2

13.3

0.010

5×2.5

47/0.26

24.20±1×5.72±0.2

7.98

0.009

5×4

77/0.26

29.20±1×7.12±0.2

4.95

0.007

5×6

112/0.26

31.60±1×7.60±0.2

3.30

0.006

5×10

182/0.26

39.00±1×9.48±0.2

1.91

0.0056

5×16

301/0.26

47.20±1×11.24±0.2

1.21

0.0046

5×25

456/0.26

57.00±1×13.4±0.2

0.78

0.0044

6×1.5

48/0.20

22.18±1×5.03±0.2

13.3

0.010

6×2.5

47/0.26

26.92±1×5.72±0.2

7.98

0.009

9×1.5

48/0.20

32.27±1×5.03±0.2

13.3

0.010

9×2.5

47/0.26

39.08±1×5.72±0.2

7.98

0.009

12×1.5

48/0.20

41.36±1×5.03±0.2

13.3

0.010

12×2.5

47/0.26

50.24±1×5.72±0.2

7.98

0.009

注:表格以外的电缆可依据客户要求进行设计定制。

联系方式      QQ:2660362164      微信/电话同号:17352484231
