[结构重量] 正规同心股线绞合导体

P:2024-03-21 14:13:46

1

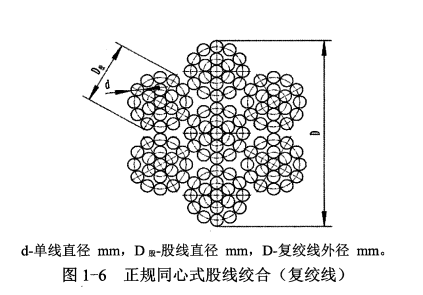

正规同心股线绞合的导体重量计算,需要算几个绞入系数啊?


求大神指导

stamped metal reel - 模压金属线盘 (0) 投诉

P:2024-03-21 14:41:27

2

2个    股线的绞入系数+整体绞入系数

CODASYL - Committee for Data System Language数据系统语言委员会 (1) 投诉

P:2024-03-21 14:43:35

3

zhangyuhang564851702:

2个    股线的绞入系数+整体绞入系数

如果成缆的话在加一个成缆的绞入系数对吧


这个损耗按1.02算重量367.75KG/km  对吗?


drier - 干燥剂;干燥机;干燥工 (1) 投诉

P:2024-03-22 08:03:00

4

zhangyuhang564851702:

2个    股线的绞入系数+整体绞入系数

panyalu1314:

如果成缆的话在加一个成缆的绞入系数对吧


这个损耗按1.02算重量367.75KG/km  对吗?

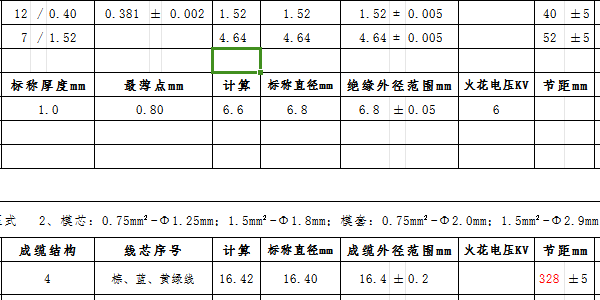

导体损耗嘛    你表个后面是节距吧 40 /52    那就应该是7*12*0.381(0.40)*0.381(0.40)*8.89*系数1(约1.008)*系数2(约1.04)*系数3(约1.012)*芯数4;你看下你是按0.381还是0.40计算就好了。

系数1是束丝股线系数,节距40算约1.007,

系数2是复绞系数,节距52约1.04

系数3是成缆系数,节距328约1.012

voltage-time characteristic - 电压-时问特性,伏秒特性 (0) 投诉

P:2024-03-25 10:26:14

5

zhangyuhang564851702:

2个    股线的绞入系数+整体绞入系数

panyalu1314:

如果成缆的话在加一个成缆的绞入系数对吧


这个损耗按1.02算重量367.75KG/km  对吗?


zhangyuhang564851702:

导体损耗嘛    你表个后面是节距吧 40 /52    那就应该是7*12*0.381(0.40)*0.381(0.40)*8.89*系数1(约1.008)*系数2(约1.04)*系数3(约1.012)*芯数4;你看下你是按0.381还是0.40计算就好了。

系数1是束丝股线系数,节距40算约1.007,

系数2是复绞系数,节距52约1.04

系数3是成缆系数,节距328约1.012

公式是不是少乘了一个0.7854,这样算的话还需要另外再加损耗吗?  40、52是节距

non-black sheathing compound - 非黑色护套料 (0) 投诉

5
