[问题求助] 阻抗问题求解

wuyijie

P:2025-09-04 20:07:11
1

悬赏贴

总赏金200金币，剩余20金币

请教各位大佬，1对双绞铝箔+编织屏蔽线，导体26#19/0.10裸铜，芯线材料XLPE，芯线外径1.25mm。

这个结构的特性阻抗是多少欧姆？如果要达到100欧姆的话，需要做何调整呢？或者换FEP也可以（客户说不能太大了）。

请路过的各位大神指点下，谢谢

CCOS - communication computer operating system通信计算机操作系统（0）投诉

xiao120

P:2025-09-04 20:14:28
2

哈哈

cable finish - 电缆护层（0）投诉

matis88

P:2025-09-04 22:36:19
3

双绞线增加绞距

wuyijie 在 2025-09-05 11:07:28 奖励 5 赏金

WTI - water treeing inhibitor水树抑制剂（0）投诉

游客

P:2025-09-05 07:58:23
4

首先要知道XLPE的介电常数是多少，有一些XLPE阻燃的介电常数比较大

fiber group - 光纤组（1）投诉

游客

P:2025-09-05 08:04:06
5

如果用网线芯线专用的FEP料介电常数是1.4左右，你绝缘外做1.20就可以达到100欧了

wuyijie 在 2025-09-05 08:09:44 奖励 15 赏金

Chian Electric Wire and Cable association under the China Electrical Material Association - 中国电工器材行业协会电线电缆分会（0）投诉

sa571328

P:2025-09-05 08:04:55
6

首先要知道XLPE的介电常数是多少，有一些XLPE阻燃的介电常数比较大，如果用网线芯线专用的FEP料介电常数是1.4左右，你绝缘外做1.20就可以达到100欧了

wuyijie 在 2025-09-05 08:10:16 奖励 20 赏金

INC - Incorporation责任有限公司（0）投诉

daoshudiyi

P:2025-09-05 09:06:31
7

建议以下方面参考

第一看频点取多少，1MHz以下阻抗会大一些，取100MHz频点，这条不用看。

第二看XLPE介电常数多少，跟PE2.3一样的话,导体小一点，满足26AWG电阻要求，绝缘做1.3，阻抗比较接近了，具体看生产工艺和设备做出来如何了，一致性要做好。

第三对绞节距放大点，铝箔拖包，不要绕包，两边加2根PE实芯填充,拖包松一点阻抗也会变大一些。

第四换氟塑料最好，但要看生产工艺和材料，挤出如何，拉的服帖，阻抗小一些，拉的稍微有些空隙，阻抗就上来了。这方面得自行把控。

帖子奖罚

sa571328 奖励 40 金币，20 声望，于 2025-09-05 09:07:50 原因：奖罚

wuyijie 在 2025-09-05 11:05:25 奖励 15 赏金

outer diameter - 外径（0）投诉

xxn

P:2025-09-05 09:13:45
8

门外汉也看看热闹

wuyijie 在 2025-09-05 11:07:12 奖励 5 赏金

heat exchange - 热交换（0）投诉

wuyijie

P:2025-09-05 10:51:36
9

daoshudiyi:
建议以下方面参考
第一看频点取多少，1MHz以下阻抗会大一些，取100MHz频点，这条不用看。
第二看XLPE介电常数多少，跟PE2.3一样的话,导体小一点，满足26AWG电阻要求，绝缘做1.3，阻抗比较接近了，具体看生产工艺和设备做出来如何了，一致性要做好。
第三对绞节距放大点，铝箔拖包，不要绕包，两边加2根PE实芯填充,拖包松一点阻抗也会变大一些。
第四换氟塑料最好，但要看生产工艺和材料，挤出如何，拉的服帖，阻抗小一些，拉的稍微有些空隙，阻抗就上来了。这方面得自行把控。

现有的规格是26#19/0.1裸铜外径1.25，材质XLPE，客户测试阻抗为75.9，跟100相差太远。

因为我们没有测试设备，很多是理论，计算我找了好多公式，各有差异！

铁氟龙介电也才2.1，不发泡的话难达到，客户接受芯线外径1.1-1.35mm之间。

waterjet descaling and precoating system - 水喷剥皮-预涂层系统（0）投诉

wuyijie

P:2025-09-05 11:00:19
10

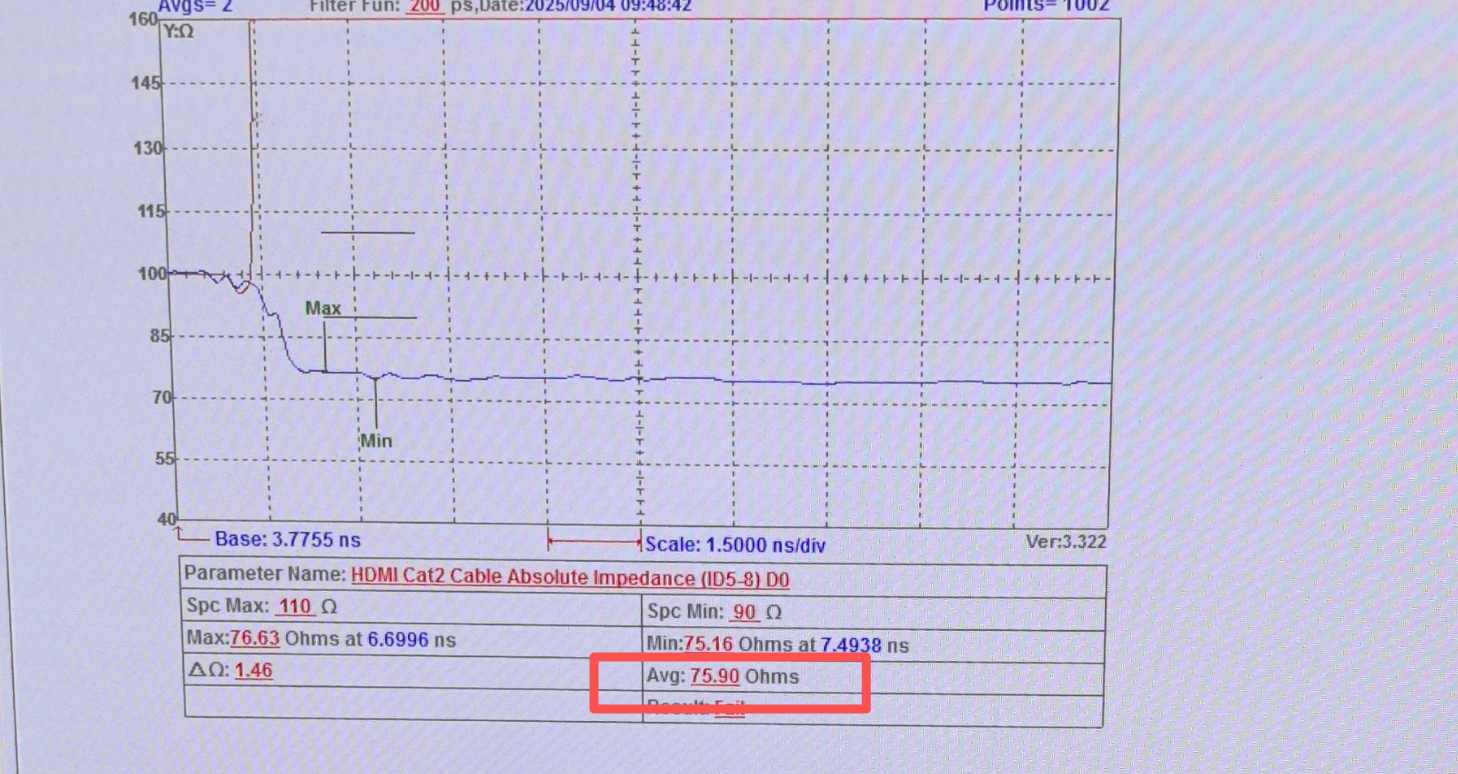

规格原本是客户给出的，包括芯线外径。材料用HDPE，我们没有所以用相同的介电常数替换为XLPE。然后生产出来客户测试结果如下，我怀疑客户给的规格就是错的，问客户回复说前文件只是作为参考用。。。。



deviation unit - 换向装置,转向装置,偏转装置（0）投诉

120391640

P:2025-09-05 14:03:11
11

按我们前面做的经验：芯线FEP料，芯线做到1.35正负0.03。线径要控制好，同心度也要好，绞距按绞合外径12~15倍，阻抗：100±10

帖子奖罚

sa571328 奖励 20 金币，10 声望，于 2025-09-05 15:09:39 原因：奖罚

wuyijie 在 2025-09-05 15:31:17 奖励 20 赏金

lateral cable - 分支电缆,配线电缆（0）投诉

daoshudiyi

P:2025-09-05 14:30:24
12

daoshudiyi:
建议以下方面参考
第一看频点取多少，1MHz以下阻抗会大一些，取100MHz频点，这条不用看。
第二看XLPE介电常数多少，跟PE2.3一样的话,导体小一点，满足26AWG电阻要求，绝缘做1.3，阻抗比较接近了，具体看生产工艺和设备做出来如何了，一致性要做好。
第三对绞节距放大点，铝箔拖包，不要绕包，两边加2根PE实芯填充,拖包松一点阻抗也会变大一些。
第四换氟塑料最好，但要看生产工艺和材料，挤出如何，拉的服帖，阻抗小一些，拉的稍微有些空隙，阻抗就上来了。这方面得自行把控。
wuyijie:
现有的规格是26#19/0.1裸铜外径1.25，材质XLPE，客户测试阻抗为75.9，跟100相差太远。
因为我们没有测试设备，很多是理论，计算我找了好多公式，各有差异！
铁氟龙介电也才2.1，不发泡的话难达到，客户接受芯线外径1.1-1.35mm之间。

你这个XLPE材料的介电常数不对，有没有电容仪，测一下芯线水中电容，或者芯线对地电容。从水中电容公式倒算介电常数。

我算下来材料介电常数在3.5上下，肯定没有2.3，要么生产工艺上也有点问题。

如果导体和绝缘结构是强制要求，不考虑其他问题的话，那只能做发泡了，按照楼下方法做，100欧姆上差。

帖子奖罚

sa571328 奖励 20 金币，10 声望，于 2025-09-05 15:09:16 原因：奖罚

wuyijie 在 2025-09-05 15:19:40 奖励 20 赏金

conduit-installation wire - 管道安装线（0）投诉

lls1112

P:2025-09-05 14:53:03
13

从你这个结构设计上来看, 导体和绝缘外径有规定, 独屏结构绝缘要用发泡PE做才对, 可以用化学发泡料, 发泡度45%, 介电常数1.63,

水中电容100pF/m, 绝缘做到1.25mm, 刚刚好的标准阻抗100Ω, 如果自己没有设备可以找人代工做绝缘工序, 这个绝缘好做不难.

帖子奖罚

sa571328 奖励 20 金币，10 声望，于 2025-09-05 15:08:50 原因：奖罚

wuyijie 在 2025-09-05 15:19:45 奖励 20 赏金

balanced capacitor - 平衡电容器（1）投诉

sa571328

P:2025-09-05 15:12:56
14

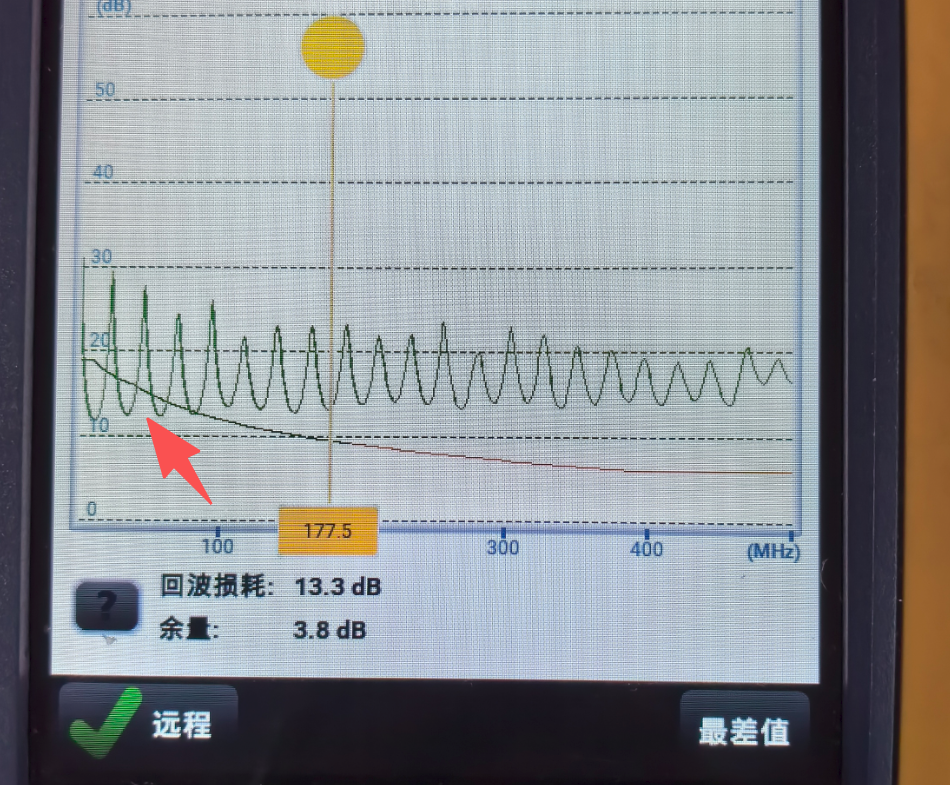

从你这张图来看，接头没接好，或者线太短，或者线进水了

wuyijie 在 2025-09-05 15:21:31 奖励 20 赏金

outer shielding tape - 外屏蔽带（0）投诉

HONEY168WW

P:2025-09-05 17:19:09
15

做信号线 HDPE FEP FMPE 是首选绝缘材料建议不要选用XLPE 因为XLPE 的介电常数非常不稳定，跨区间太大，所以很难控制。

帖子奖罚

sa571328 奖励 10 金币，5 声望，于 2025-09-05 17:48:43 原因：奖罚

wuyijie 在 2025-09-05 17:56:37 奖励 15 赏金

TAA - 表示线包铜导体 PTFE 包带，毡状石棉绝缘花线，外以石棉编织，使用温度200℃。（0）投诉
