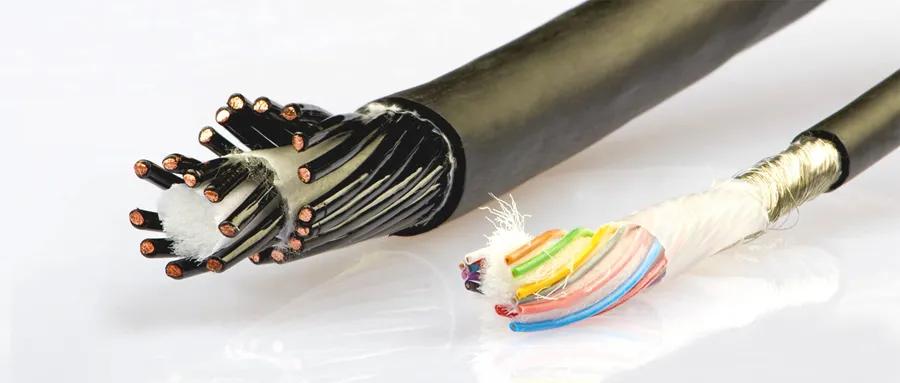

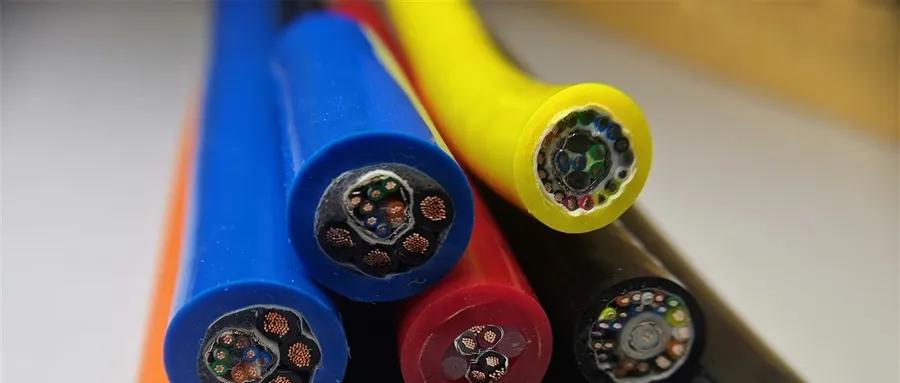

机器人电缆的基本结构组成

1、导体结构：导体通常采用铜或铝材料，具有良好的导电性和柔韧性，以确保电流的高导电性与传输性能。导体的选择需要考虑其柔软性、抗拉能力和柔韧性，以避免缠绕现象。

2、芯线绝缘：绝缘层采用高性能的绝缘材料，如PVC、TPE、PE、PTFE等，以防止短路和电击风险，同时确保电缆的耐热性和耐寒性。绝缘材料需要高压成型，以保证其不粘滞且支撑单股导线的可靠性。

3、抗拉元件：在电缆中心填充真空气隙，保护绞线结构，防止绞线游离到中心区域，确保电缆的抗拉强度。

4、绞线结构：绞线结构需按运动状态设计，采用成束胶合方式，从12根芯线开始，按照绞合节距绕在抗拉中心周围，以保证绞线结构的稳定性和可靠性。

5、内护套：内护套采用甲胄式挤压成型，防止绞线结构散乱，确保电缆的机械强度和柔韧性。

6、屏蔽编织层：屏蔽层采用铜丝编织或铝箔层，以减少电磁干扰，确保信号的稳定性，避免外部干扰对机器操作的影响。

7、外护套：外护套采用耐磨、耐油、耐酸碱的材料，如PVC、硅橡胶等，提供物理保护，防止电缆免受物理损伤和化学腐蚀。

这些组成部分共同确保了机器人电缆在复杂环境下的稳定性和可靠性，满足工业机器人在自动化生产线、装配线等应用场景中的需求。

绝缘层的主要材料类型包括哪些？

绝缘层是包裹在导体外的关键结构，需具备高柔韧性、耐磨损、耐化学腐蚀及电气稳定性。主要材料类型如下：

1、聚氯乙烯（PVC） ：成本低、柔韧性好，但耐高温性能有限（一般适用温度范围-10°C至+60°C），适用于常规工业环境。

2、热塑性弹性体（TPE） ：兼具橡胶弹性和塑料加工性，耐低温（-70°C）、耐磨，适合频繁弯曲场景。

3、热塑性聚酯弹性体（TPE-E/TPEE） ：机械性能更优，耐高温（可达+175°C），抗冲击性强，常用于高动态运动电缆。

4、聚氟乙烯（ETFE） ：耐高温（-70°C至+175°C）、耐腐蚀、抗老化，适合极端环境下的机器人应用。

5、聚氨酯（PUR） ：耐油、耐磨，低温下保持柔韧性，但成本较高。

6、交联聚乙烯（XLPE） ：耐温性优（-40°C至+90°C），环保且抗磨损，用于高可靠性场景。

性能要求

1、动态适应性：需耐受数百万次拖链运动（如ETFE/TPE-E组合可达1000万次拖链和300万次扭转）。

2、抗粘连性：绝缘层材料间需避免黏连，确保芯线独立支撑（高压挤出成型工艺是关键）。

3、耐环境性：耐高温、耐油、耐弱酸碱，部分场景需无卤阻燃。

4、机械强度：抗撕裂、抗压缩变形，防止内部结构松散。

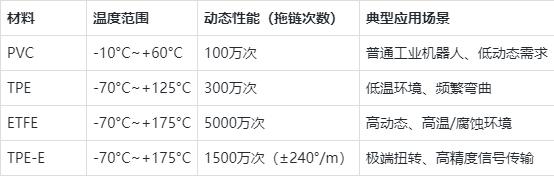

材料对比与应用场景

护套层材料包括哪些？

护套层作为电缆最外层，需提供机械保护、环境隔离及功能性防护，材料选择需兼顾耐磨性、抗拉伸和环境适应性。

常见材料类型如下：

1、聚氨酯（PUR） ：综合性能最优，高耐磨（优于PVC 5倍以上）、耐油、抗低温（-40°C）、抗UV，适用于高动态和复杂工况。

2、聚氯乙烯（PVC） ：低成本、易加工，但耐磨性较差，适用于固定安装或低摩擦场景。

3、热塑性弹性体（TPE） ：柔韧、耐化学腐蚀，适合中等动态需求。

4、热塑性聚氨酯（TPU） ：超强耐磨（接近橡胶）、耐水解，用于港口机械、矿山设备等严苛环境。

5、陶瓷化硅橡胶：防火、阻燃、低烟无毒，适用于消防或高温高危场景。

6、氯化聚乙烯（CPE） ：耐油、耐水、抗紫外线，适合化工或户外环境。

性能要求

1、耐磨与抗拉伸：护套需承受反复摩擦（如PUR耐磨性达1000万次弯曲无损伤）。

2、环境耐受性：抗UV、耐低温（-40°C以下）、耐油（符合ISO 1817标准）。

3、抗扭力与支撑性：紧密编织屏蔽层结合护套，防止电缆变形。

4、无粘附性：护套表面不与其他材料粘连，避免摩擦损耗。

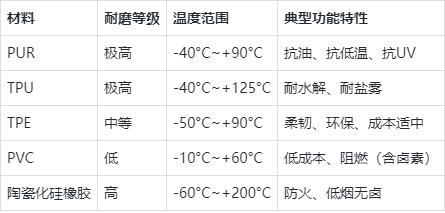

材料对比与应用场景

绝缘与护套的协同设计

材料组合优化

1、高性能组合：ETFE绝缘+PUR护套，兼顾耐高温和高动态性能。

2、经济型组合：TPE绝缘+TPE护套，平衡成本与柔韧性。

3、极端环境组合：XLPE绝缘+TPU护套，适用于海洋或矿山场景。

工艺要求

1、高压挤出成型：确保绝缘层与护套层紧密贴合，避免内部结构松散。

2、屏蔽层整合：优化编织角度（如45°~60°）以增强抗扭力。
