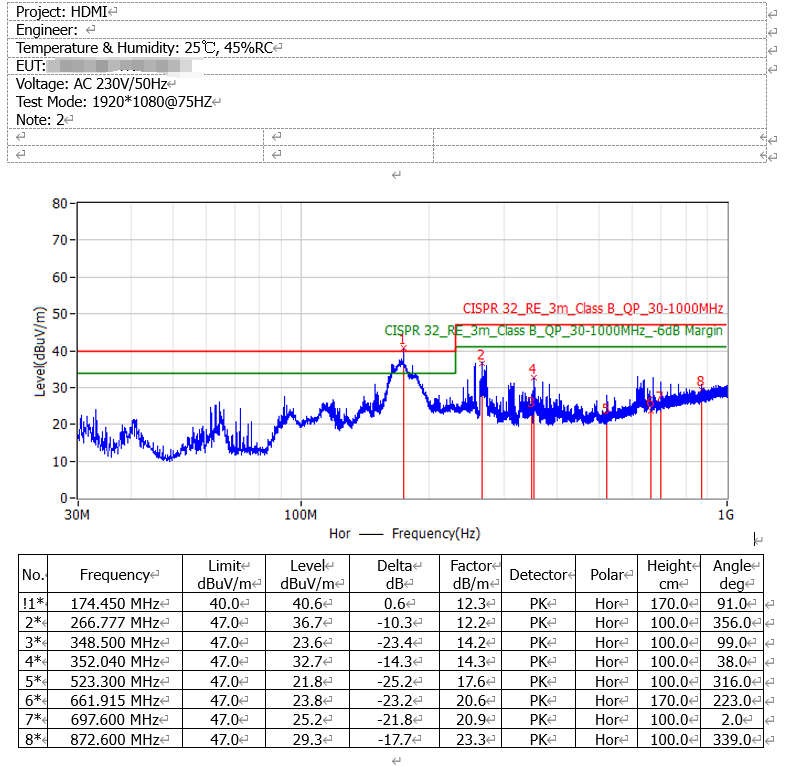

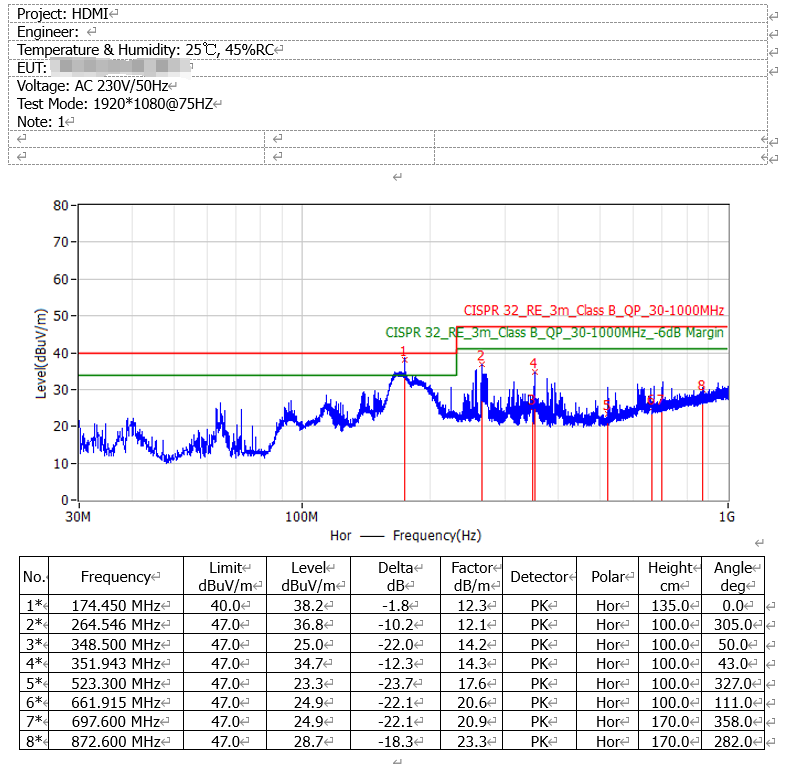

一、优化差分对结构与阻抗匹配

1.

阻抗控制与对称设计

?

100Ω差分阻抗：确保信号线对（如TMDS通道）的阻抗严格匹配100Ω，减少信号反射和共模噪声。可通过调整线径、间距及绝缘层介电常数实现?? ??1 。

?

差分对独立屏蔽：为每对差分信号线增加独立金属箔屏蔽层（如铝箔），并采用纵向包裹交叠结构，避免高频缝隙泄露（见图16示例）?? ??10 。

2.

线缆内部布局优化

?

分层隔离：将电源线（如+5V供电）与高速信号线分层布置，中间添加金属隔离层（如镀铝聚酯薄膜），减少耦合噪声。案例显示，分层设计可降低电源噪声耦合15dB?? ??2 。

?

减小环路面积：差分线对需紧密绞合，降低环路面积，抑制差模辐射（辐射强度与环路面积成正比）?? ??12 。

二、屏蔽结构升级方案

1.

双层屏蔽设计

?

主屏蔽层：采用镀锡铜丝编织网（覆盖率≥95%），屏蔽效能覆盖高频段（100MHz-1GHz），重点解决辐射骚扰?? ??13 。

?

辅助屏蔽层：内衬铝箔（厚度≥12μm，重叠率≥25%）并涂覆导电胶，用于阻隔低频干扰（如27kHz）?? ??13 。

2.

屏蔽层接地优化

?

多点接地：在HDMI连接器两端及线缆中部（金属接头处）实现屏蔽层360°环接接地，降低接地阻抗（目标≤0.1Ω）。某车载雷达项目通过多点接地将辐射值降低10dB以上?? ??9 。

?

螺旋缠绕屏蔽层：金属箔采用小角度螺旋缠绕（非纵向包裹），提升低频屏蔽效能（对比实验显示螺旋结构在10kHz-1MHz频段转移阻抗更低）?? ??10 。

三、绝缘材料选型与介电特性调整

1.

低损耗介电材料

?

硅橡胶绝缘层：选用耐低温硅橡胶（FVMQ，脆化温度≤-60℃），确保高频信号传输稳定性，同时降低介质损耗（tanδ≤0.01）?? ??13 。

?

发泡聚乙烯（Foam-PE）：介电常数（εr≈1.5）低于普通PVC（εr≈3.0），减少信号衰减（5GHz频段衰减可优化30%）?? ??1 。

2.

填充层导电特性

?

导电炭黑填充：在绝缘层中添加纳米导电炭黑（比例3%-5%），形成弱导电层，吸收高频电磁泄露（尤其针对27kHz近场耦合）?? ??4 。

四、连接器接口的接地增强设计

1.

接地过孔与低阻抗路径

?

在HDMI连接器PCB端增加接地过孔（≥4个），缩短接地路径，将共模阻抗降至0.3Ω以下（案例显示RS485接口整改后通过30MHz测试）?? ??5?? ??6 。

2.

金属支架接地

?

连接器外壳与设备金属支架（如铝制支撑架）直接接触，接地阻抗从0.8Ω降至0.1Ω，提升ESD抗扰度（案例提升4kV）?? ??1 。

五、线缆整体构型与辅助措施

1.

线径与长度控制

?

缩短线缆长度至1.5米内（每增加0.5m，27kHz辐射强度增加2dB）?? ??2 。

?

增大线径（如22AWG→20AWG）降低直流电阻，减少低频传导干扰?? ??18 。

2.

磁环应用（可选）

?

在近端串接铁氧体磁环（内径紧贴线缆），针对共模噪声抑制（27kHz频段需选用高磁导率材质，如μi≥10,000）?? ??7?? ??8 。
