[新手报道] 双头铝大拉机带全自动双盘收线
P:2026-05-08 08:44:39
1
LSD/Z450/2-13型双头微滑动拉丝机，每道拉丝轮毂采用独立永磁伺服电机直接驱动，各拉丝轮的速比可设定，自动按设定比例计算并同步各速度。该机用于将2根φ9.5mm铝杆、铝合金杆拉制成Φ1.7-5.0mm铝线、Φ2.1-5.0 mm铝合金线或等面积异型线。13套毂轮及毂轮圈可相互互换，连续拉制，再线退火,机械、电气速度均衡匹配，实现快速换模。
一、机组主要技术参数：
1 | 进线 | 2 x Φ8.0 mm |
2 | 出线 | Φ1.7-Φ5.0 mm（纯铝） 圆形或等面积异型线 Φ2.0-Φ5.0 mm（铝合金） 圆形或等面积异型线 |
3 | 拉线鼓轮直径 | 450 mm |
4 | 拉线模数 | 13 |
5 | 拉线最大速度 | 30m/s |
6 | 主电机功率、扭力 | 扭力范围：4568 - 1200N.m |
7 | SFP710全自动双盘收线机 | 4台 x AC30kw/380V |
8 | 收线盘规格 | PND500/630型 |
9 | 放线杆圈外径 | 2000 mm |
10 | 模具最大规格 | Φ53×35（国标）也可按用户要求配制 |
11 | 按照尺寸 | 长45米 x 宽6.5米 x 高5米 |
二、设备的组成：
1 | 龙门式四工位放线架（楼道式） | 1套 |
2 | LSD/Z450-2双头直驱拉线主机 | 1套 （三段组成 4+4+4组合） |
3 | LSD/Z450-2双头直驱定速轮机 | 1套 |
4 | 气动储线式张力架 | 2套 |

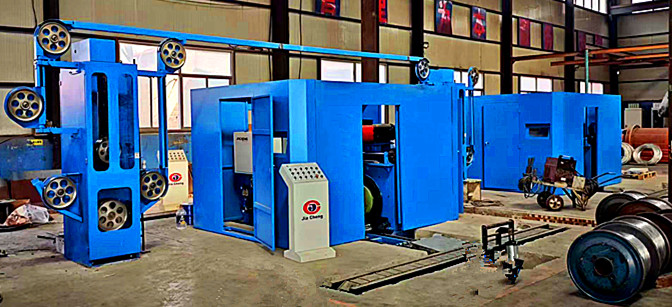

5 | SFP710全自动双盘收线机 | 2套 |
6 | 轧头穿模机 | 1套 |
7 | 电器系统及操作台 | 1套 |
三
设备通信、监控管理 安装以太网通信接口，扩充数据通信，方便操作人员进行设置。 安装多功能电表进行通讯，能读取主要运行参数。 支持对PLC的远程监控、远程调试、PLC程序上传、下载、编辑。 通过手机或PC对设备系统中的PLC控制单元的运行进行远程预警监控。 设备的生产厂家可远程监控设备的运行状况，并进行远程故障诊断。 |
