机器人电缆最容易被误解成“护套更软、更耐磨的普通电缆”。从外观上看，PUR或TPE护套确实决定耐油、耐磨和环境适应性；但当一根电缆在机械臂关节处经历数百万次弯曲、扭转、加速和急停时，最先累积不可逆损伤的往往是内部铜导体、屏蔽线和各层之间的接触界面。

一些机器人电缆能够通过500万、1000万次甚至更高循环测试，并不是因为铜突然“不疲劳”了，而是通过细单丝、合理绞合、受控节距、低摩擦绝缘、可移动芯线结构和匹配的屏蔽方式，把每一次运动分配到大量微小变形中[1-6]。

真正需要警惕的是，“柔软”与“耐连续运动”并不是同义词。普通软电缆可以很容易弯曲，却可能只适合安装时弯一次；拖链电缆擅长同一平面往复弯曲；机器人扭转电缆则必须让整根电缆在轴向发生反复扭转。三类运动的应力状态不同，对铜丝结构的要求也完全不同。

一、先分清三种“会动的电缆”

LAPP公开资料指出，连续弯曲电缆通常采用较紧的导体绞合，以允许单丝在往复弯曲中发生受控微滑移；扭转机器人电缆则采用明显更长的绞合节距，以释放轴向扭转应变[4]。这说明“节距越短越耐弯”只适用于部分运动方式，不能直接推广到机械臂扭转。

产品宣传中的循环次数也必须看测试边界。公开产品中可见500万或1000万次扭转测试、±180°/m或±360°/m扭转角等指标[5-7]，但这些数字对应特定线长、半径、速度、温度和测试装置。改变任一条件，寿命可能明显改变。

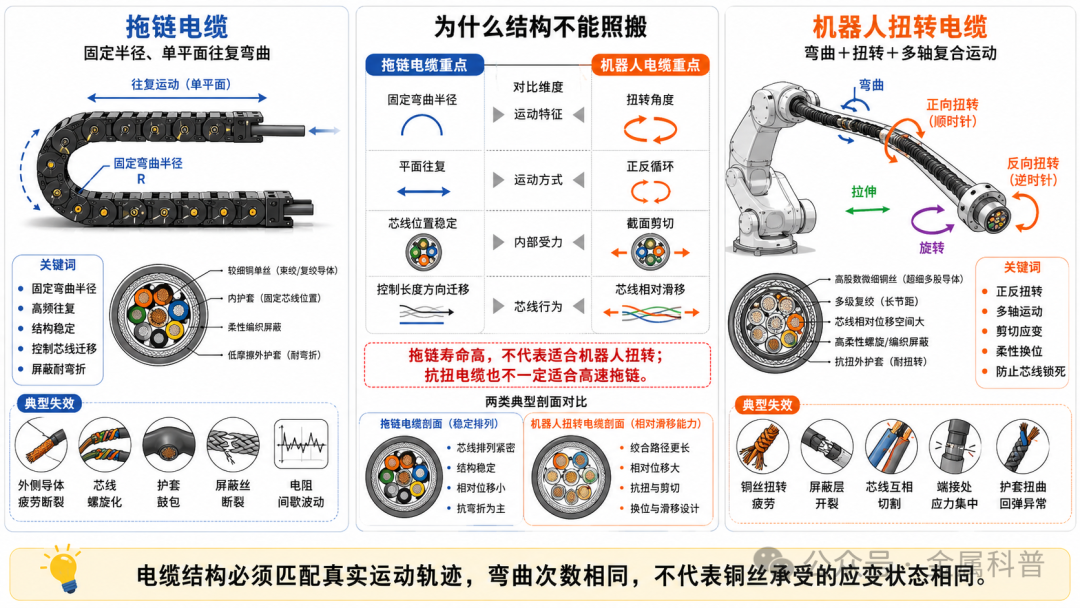

图1 普通柔性、拖链弯曲与机器人扭转电缆的结构差异

二、为什么细铜丝比粗铜丝更耐弯？

把同样截面积的导体拆成更多、更细的单丝，是连续运动电缆最基础的设计。对单根圆丝而言，在相同弯曲半径下，表面轴向应变与丝径近似成正比。单丝越细，每次弯曲产生的拉压应变越小，裂纹从表面缺陷萌生并扩展所需的循环数通常越多。

这也是IEC 60228将柔性铜导体与固定安装导体区分的原因之一。该标准规定了柔性铜导体的截面积、电阻及线径要求，但并不等同于“机器人寿命标准”；满足柔性导体电阻要求，只说明它具备基本柔性结构和导电能力，不能证明能够承受数百万次机械臂运动[8]。

细丝化还有两个附加作用。其一，多根单丝之间可以微量滑移，使导体不是作为一根刚性铜棒共同弯曲；其二，局部某根单丝出现损伤后，其余单丝仍能暂时维持导通，因此电缆常先表现为电阻缓慢上升、间歇断路，再发展为完全开路。

但单丝也不是越细越好。单丝数量过多会带来更大的接触面积和内部摩擦，拉丝、退火、束绞和端接成本上升；极细单丝更容易在剥线、压接或焊接时被切断，铜粉和氧化也更难控制。产品设计需要在弯曲寿命、导体外径、直流电阻、加工成本和端接可靠性之间平衡。

三、真正拉开寿命差距的，是绞合方式而不只是股数

两根电缆可以拥有相同截面积和相近单丝直径，却因束绞方式不同产生完全不同的疲劳寿命。关键变量包括单丝绞向、节距、束绞层级、导体圆整度、压实程度以及各层之间能否稳定滑移。

拖链电缆往往采用多级束绞：先把若干细丝组成小束，再把小束围绕中心继续绞合。这样可以让导体在弯曲时形成多个相对独立的微小运动单元，避免所有单丝在同一位置承受最大拉压应变。

绞距过长，导体在弯曲中容易松散、迁移和局部应变集中；绞距过短，内部接触次数增加，扭转时单丝难以释放轴向剪切，可能形成更高摩擦和“绞紧”效应。机器人扭转电缆需要较长节距和扭转平衡，是因为机械臂的载荷不是单一弯曲，而是整根电缆绕自身轴线反复旋转[4,9]。

压实导体在普通电力电缆中有利于减小外径，却可能使单丝截面产生几何压痕和局部应力集中。铜绞线疲劳研究表明，单丝表面和截面不规则、线间接触及局部弯曲应力会显着影响疲劳起点[10-13]。因此，高柔导体通常不会只追求最高填充率，而会为单丝相对运动保留空间。

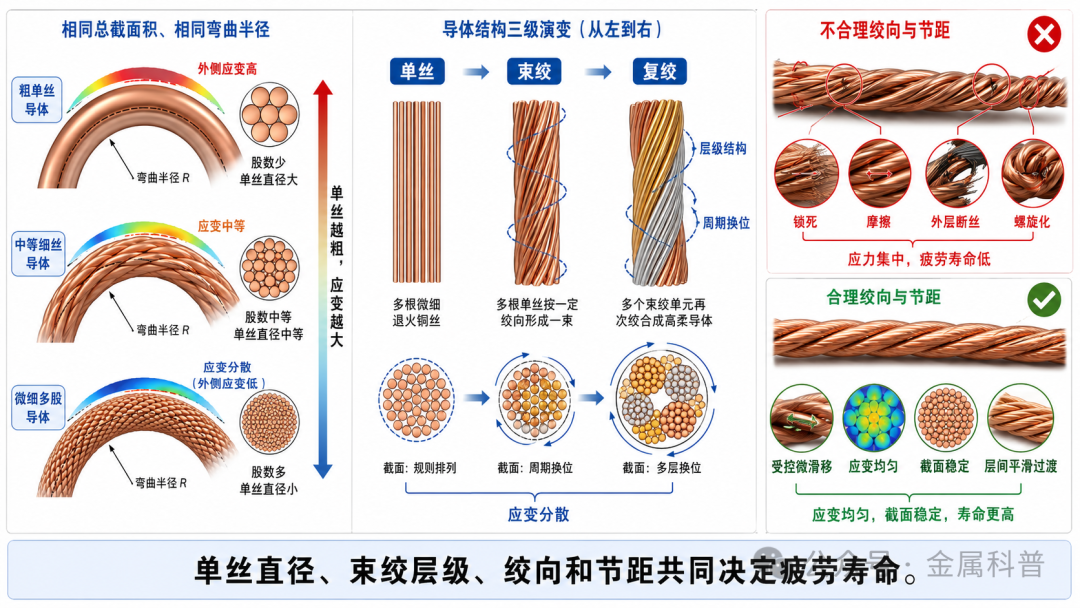

图2 细单丝、绞合节距与中性轴如何共同降低铜丝疲劳

四、电缆为什么总在同一个位置断？

机器人电缆的断芯通常具有明显的位置规律：拖链两端、机械臂关节出口、夹具附近、弯曲半径突然变化处以及端接应力释放不足的位置最危险。这些区域不是运动次数最多，就是应变梯度最大，或者限制了导体在电缆内部的自由移动。

当电缆离开拖链或保护管时，需要一段稳定的“静区”或过渡区，使弯曲逐渐展开。静区过短、夹持过紧或拖链填充过满，会迫使芯线迁移并形成螺旋状变形，也就是常见的corkscrewing。Alpha Wire的失效指南把静区过短、过度拥挤、弯曲半径不足、错误选型和安装扭曲列为高柔电缆早期失效的重要原因[14]。

对铜导体而言，局部失效往往沿以下路径发展：单丝表面划伤或拉拔缺陷成为裂纹源；外层单丝在反复拉压下先断；载荷转移到剩余单丝；线间摩擦和微动磨损加剧；导体电阻上升并出现局部发热；最终形成间歇开路或完全断路。

多股铜导体的线间接触还会产生微动磨损。动态电缆研究显示，铜丝之间的交叉接触、摩擦和反复滑移会形成磨屑、表面凹坑和疲劳裂纹，线间载荷与摩擦系数对寿命具有明显影响[15-17]。虽然这些研究对象包括海底动态电缆，但其“多股铜丝+反复弯曲+线间接触”的基本机制，同样有助于理解机器人电缆。

五、屏蔽层其实是第二套疲劳导体

伺服、编码器、工业以太网和视觉系统电缆通常带有屏蔽。屏蔽层既要保持低阻抗回流和电磁屏蔽，又要随电缆一起弯曲和扭转，因此它本身就是一套更薄、更脆弱的动态导体。

普通铝塑复合箔在静态电缆中屏蔽覆盖率高，但在反复弯曲中可能开裂；普通铜丝编织屏蔽的交叉点会产生摩擦，扭转时还可能局部收紧。机器人电缆常采用优化编织角、细铜丝编织、螺旋缠绕或特殊铜带结构，使屏蔽可以在扭转中发生受控位移[5-7]。

Lenz等对反复弯曲的同轴线和双绞线进行射频测量，发现箔屏蔽破裂和铜导体表面粗糙度增加会引起衰减及相位响应变化，说明电缆可能在完全断路之前，先出现通信性能劣化[18]。因此，机器人数据电缆不能只做导通测试，还应关注阻抗、插入损耗、回波损耗和屏蔽连续性。

六、护套不是不重要，但软护套无法挽救错误的铜丝结构

题目强调铜丝结构，并不是否定护套和绝缘。护套决定耐磨、耐油、阻燃、温度范围和外部摩擦；芯线绝缘和填充层决定内部滑移、圆整度和层间压力。如果绝缘材料摩擦系数过高，单丝和芯线无法在弯曲中重新分配位置，再好的铜导体也会承受额外应力。

真正高寿命的电缆必须形成“柔性而不松散”的内部结构：芯线能够微量移动，但不能在长期运动中迁移失序；填充能够维持圆整，却不能把芯线压死；护套需要约束整体，同时允许内部层间滑移。

因此，高柔电缆不是把所有材料都做得更软。过软的护套可能导致拖链内相互粘连、磨耗或芯线迁移；过硬则增大弯曲力和回弹。材料硬度、壁厚、内部压力与铜导体绞合必须共同设计。

七、“1000万次”到底代表什么？

循环次数必须与完整测试条件绑定。至少应同时说明：

·弯曲还是扭转，或者二者组合；

·动态弯曲半径与电缆外径之比；

·行程长度、速度、加速度和停顿方式；

·扭转角度、有效扭转长度及扭转方向；

·环境温度、油污、冷却液和磨损条件；

·测试时是否通电、施加电流或传输高速信号；

·失效判据是断路、电阻漂移、屏蔽衰减还是护套损伤。

市场上不同厂家的循环数不一定可以横向比较。某产品在大弯曲半径、低速度、室温和单一弯曲条件下通过1000万次，并不意味着它在更小半径、快速急停、油雾和轴向扭转环境中仍能达到相同寿命。

目前IEC 60228、UL 758、UL 1581等标准可以约束导体电阻、材料和基础电缆试验，NFPA 79可用于工业机械电气系统的应用与安装框架[8,19-22]。但机器人电缆的复合运动寿命往往仍依赖具体产品规范和厂家试验，采购时必须索取与实际运动轨迹接近的试验条件。

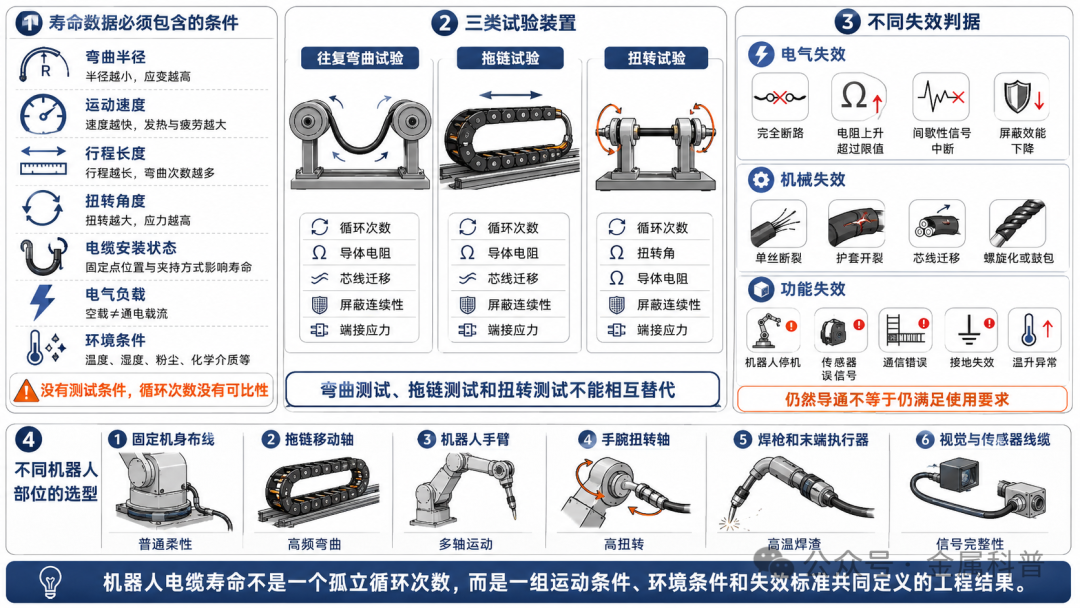

图3 机器人电缆从单丝断裂到系统停机的失效链与验证闭环

八、不同机器人部位，对电缆要求并不相同

这也是为什么“同一根高柔电缆全机器人通用”通常不现实。电机动力线、制动线、编码器线、工业以太网线和气管可能处于同一线束，但它们的导体截面、屏蔽和允许应变不同，整束布局需要避免最硬的部件把应力传递给最脆弱的信号线。

九、断线分析不能只看断口

机器人电缆出现间歇故障时，单纯寻找“断在哪里”还不够，应把断线位置、运动相位和电气变化对应起来。

当条件允许时，可以把直流电阻、屏蔽阻抗或高速信号相位作为状态量进行预测性维护。研究表明，机械磨损引起的射频相位变化可能比幅度更早反映剩余寿命[18]。对关键机器人产线，这类在线监测比按固定周期盲目换线更有价值。

十、采购机器人电缆，至少要把这十件事写清楚

·运动类型：拖链弯曲、轴向扭转还是复合运动；

·动态最小弯曲半径，不只写静态弯曲半径；

·扭转角度、有效长度和每分钟循环次数；

·行程、速度、加速度、急停频率和预期寿命；

·导体截面积、单丝结构及20 ℃直流电阻；

·芯线数量、屏蔽方式和高速信号标准；

·耐油、冷却液、焊渣、温度和阻燃要求；

·安装空间、拖链填充率、静区和夹持方案；

·端接方式、连接器尾部应力释放和更换方式；

·循环试验条件、失效判据和批次追溯。

如果供应商只给出“超柔、耐弯、1000万次”等标签，却不说明弯曲半径、速度、扭转角和失效判据，这个寿命数字很难用于工程设计。

十一、结语：真正耐弯的不是一根软电缆，而是一套可分配应变的结构

机器人电缆能够弯曲几百万次，并不是铜丝没有疲劳，而是设计者把一次大的变形拆分为大量单丝、多个束绞单元和多个可滑移界面上的微小变形。细单丝降低局部应变，束绞和节距决定应变如何分配，绝缘与填充控制内部摩擦，屏蔽和护套则保证这套结构在环境中保持完整。

这也解释了为什么外观相似的两根电缆，寿命可能相差一个数量级。真正的差别往往藏在护套下面：单丝有多细、怎样分束、节距如何配置、芯线能否移动、屏蔽如何承受扭转，以及端接处是否把运动突然截断。

所以，机器人电缆失效不能只归咎于护套开裂，也不能只靠更软的材料补救。若铜导体结构和运动方式不匹配，护套再耐磨，也只是把内部断芯隐藏得更久。
