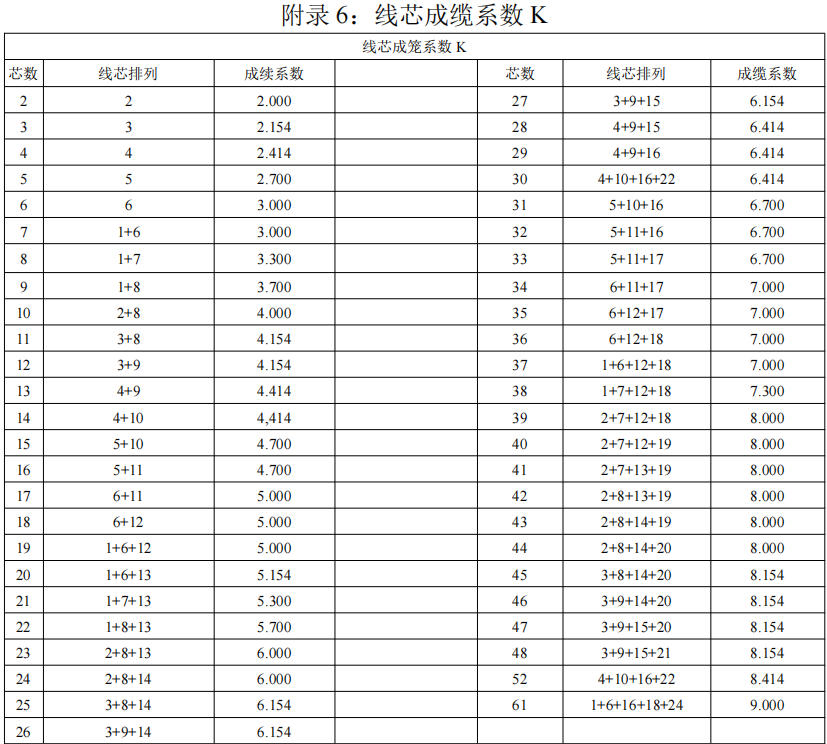

各位前辈，关于成缆外径的计算我有些问题，普通的成缆外径就是绝缘×上表中的系数得出外径，但是就实际而言，做出来的产品成缆外径往往要超出一些，例如2×1.5的绝缘外径为2.9mm，两层0.2的绕包，计算的外径为7mm，但实际作出的外径为7.6mm，我目前找到的原因在填充，但是填充填圆又是基本的外观质量，这就导致下发工艺时的不确定性，此题何解啊大佬们

计算外径不应该是7.40mm嘛，线缆绞合外径是2.90×2=5.80mm，单层包带是0.2mm厚度，那包一层就是0.2×4=0.8mm，两层的厚度就是1.60mm，那么成缆绕包后的外径就是5.80+1.60=7.40mm，你量出来的实际外径7.60mm，可能是应为绝缘芯线可能在上公差，或者线缆圆整度不高，还有测量手法，还有成缆模芯选择的问题。

布带包一层，一般是外径+厚度*3，7=5.8+0.2*6，应该是这么来的。

Eleco:

计算外径不应该是7.40mm嘛，线缆绞合外径是2.90×2=5.80mm，单层包带是0.2mm厚度，那包一层就是0.2×4=0.8mm，两层的厚度就是1.60mm，那么成缆绕包后的外径就是5.80+1.60=7.40mm，你量出来的实际外径7.60mm，可能是应为绝缘芯线可能在上公差，或者线缆圆整度不高，还有测量手法，还有成缆模芯选择的问题。

非常专业，实际绞距不同也会有一点影响
