首页 > 光纤光缆 > 光纤布线知识

[光纤光缆 ] 光纤布线知识

P: 2011-11-30 09:34:02

1

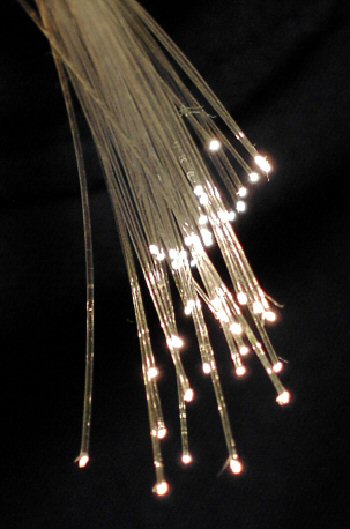

1.什么是光纤?

光纤是一种有玻璃或塑料光纤构成,设计用在只是光源的流向,光纤电缆是运用了应用科学和工程学的设计。光纤被广泛应用与光纤通讯,相比起其他通讯媒介,它可以传输更远的距离和更多的数据。纤维能有效的代替金属线,因其信号损耗较少,能有效地减少电磁干扰,光纤也可以用于传感器,并应用在其他领域。

2.使用光纤有哪些好处?

光纤电缆主要特点是低信号损耗,高带宽性能,相较电缆,光纤电缆可以传输更远的距离-在不使用中机器的数据网络中,最高传送可达2公里。

光纤重量轻,体积小,是他们的运用更为理想,取代以往通电缆不能应用的地方,若利用多路复用器,光纤电缆可以取代数以百计的通电缆。光纤真正好处在可以免除电磁干扰(EMT)。

由于玻璃不是一种电导线,它可用于隔离电器的地方,纤维即使在危险的环境中也不会构成任何危险,如化工厂等地方,一点火花也可能引发爆炸,最后是安全方面,使用光纤电缆难以盗取数据信号。

如果想了解更多铜缆布线,请到 http://www.addison-tech.com

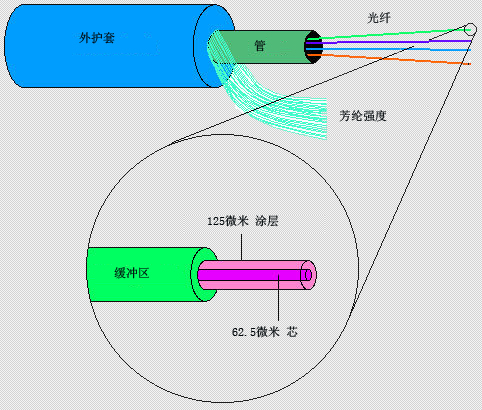

3.常见的光纤结构

光纤电缆有很多不同类型,在这里我们回介绍一个最常见的类型,62.5/125微米,该数字代表直径光缆的核心,这是衡量在微米到百万分之一米,缓冲式光缆可以用于室内或室外,这种电缆通常在管道中充满凝胶作为防潮防水之用。光缆可以由4至144根光纤的松套管构成。


50/125和62.5/125微米多模电缆是最为广泛使用的数据网络,其中62.5/125微米较受欢迎。

使用62.5/125光缆应用于千兆太网其长度限制大概为220米,而现在使用8.3/125在一些较远网络中往往是唯一的选择。幸运地我们可以专用单模光纤,能有效地把成本降低。

4.两种基本电缆设计

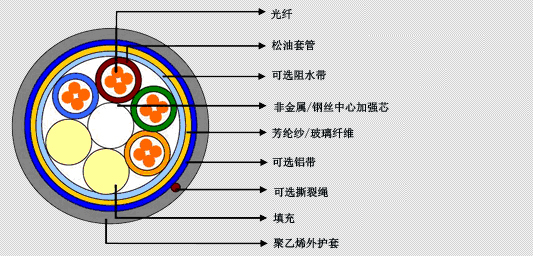

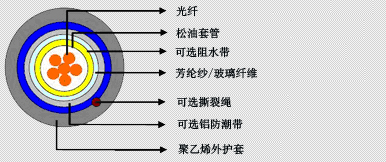

缓冲式光缆:主要用于室外地区

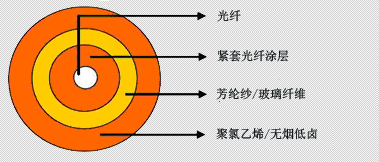

束紧式光缆:主要用于室内




设计上缓冲式光缆可以容纳高达12根纤维缓衡管,而每根缓衡管可以容纳超过200根纤维,宽松散型管的设计,有利于在管理及鉴别的纤维系统。



束紧式光缆最为适用于室内应用,这个设计很适合用于跳线的应用,适合链接终端以外的设计,也常应用于单位内各种设计,相对使用缓冲式光缆,他们是更适合用于区域网络(LAN)或广域网络(WAN),室内运行,地下,以及水下使用。

相对缓冲式松管,束紧式光缆有两层涂料,首先是护套,其次是防水凝胶。该防水凝胶能使水分远离电缆。光缆的核心无论在弯曲或水地下,均不会暴露。

5.操作原则


(光缆有两种操作类型:单模和多模,多模光纤的芯数比单模光缆多,能够同时让数以百计的光芒通过(高阶模式)。多模光纤的典型核心直径为50至100μm,会按其折射率分级加强,相对使用单模光纤,它允许使用廉价的LED光源和连接器。在另一方面,单模光纤只有单芯,只能让一束光线通过(低阶模式)。单模光纤有一个非常小的核心,直径约为8μm,它拥有极高的带宽,并能把信息传输到很远的距离。多模光纤有更高的信息承载能力,而单模光纤则能保留信息的完整性,光脉能传达到较长的距离,因此单模光纤成为多种传输媒介的应用。在今天,多模光纤主要用于建筑物内,其传输距离不到两公里。



单模光纤



多模光纤

6.光纤类型

分支光缆

分支光缆的设计能确保免受电磁干扰。它基本上是由一个外套内包装着单个光纤,其设计电缆增强了光纤的硬道,分支电缆是适合在Riser及Plenum应用,例如运用在建筑物,排气槽,电脑室的楼层。分支的设计,可以加强光纤的防护,把线缆分开成不同的光纤线路。除了标准2.4MM设计外,既有2.9MM重型及2.0MM轻型设计。

互联电缆

互联电缆是使用全介质绝缘设计,旨在防止电磁干扰,这种类型的电缆,通常用来作为室内内部“跳线”之用。互联电缆可以用在单模和多模的光线上,并能用以作为提升环境。

缓冲式光缆



缓冲式光缆的结构可以使电缆伸展,确有无需拉伸纤维。这样能够维护免受压力和温度的变化,因此,这些通常是适合户外管道,架空及地下设施。

低烟无卤光缆

低烟无卤光缆(LSZH或LSOH)是一种用于工业和网络不限的电缆护套。低烟无卤电缆护套使用热塑性或热固定性化合物,在高热的环境下有效的限制排放烟雾和卤素。它的设计是用来取代标准聚乙烯夹套光纤电缆,以便提高环境的安全性。

大多数电缆绝缘材料使用PVC塑料。在火灾中,这种塑料原料会释放出有毒气体-氯气,当与水接触后便形成了碱盐酸。无卤电缆,在另一方面,使用了聚丙烯作为原料,不会产生危险气体/酸性物的组合。

低烟有卤电缆,可以于任何光缆,无论是单模和多模,缓冲式或束紧式松管均可采用。衰减值最低为0.4分贝/公里,带宽高速1000兆赫/公里。

室内/户外电缆

室内/户外的缓冲式松管结合了机械和环境的特点,他们达到或超过Article 770 of the NEC 和UL Subject 1666 (Type OFNR)。他还能够满足CSA C22.2 No. 232-M1988 Type OFN-FT4。

所有的rlt产品利用一个专有的chromatek 3护套系统,是专为防水,阳光和火焰使用的室内及室外安装,这些安装可以避免一些不可预计的问题,被路由直接从境外电讯设施,或主配线架(中密度纤维板) ,按照50英尺规则提高和消除不良问题。

主要特点:

  • 建筑互联

  • 电信和数据信息

  • 长途网络

  • 直埋和空中架设

  • 需要良好的臭氧,水分和耐侯性

战术/军事电缆

战术电缆采用了严密的缓冲配置,应用在一全介质当中。紧缓冲区的设计提供了更高的耐用性,易用性处理和连接。战术光缆设计,可以迅速部署全国地面通信系统,同时也可与在战场上-能够在运行的坦克,卡车和铠装车的联系。

单芯8字形电缆

电芯的光纤,紧缓冲(涂层与900微米以上的缓冲涂层)与芳纶纤维组合的夹套为室内使用。护套的直径通常在三毫米( 1 / 8英寸)。8字单芯链接两个薄壁。它的使用在大多数跳线和背板,但8字电芯也可用于桌面连接。

配线电缆

他们包含数个紧缓冲光纤捆绑在相同的外套当中,同时对玻璃纤维杆加固,以加强对有线及防止扭结。这些电缆是体积小,周期短,干管道运行时, Riser及Plenum应用。该纤维是双缓冲,并可以直接终止。这些电缆需要分支光缆,与分支盒或已终止的内配线板或接线盒链接。

带状电缆

这电缆提供了最高的包装密度,因为所有的纤维都以列出,通常是12根光纤,这样144根光纤只有一个截面约1 / 4英寸或6毫米。这些电缆的设计使用了“开槽核心”与多达6个,带有144光纤带的组成,同时864纤维在同一电缆上,用于设施外电缆,内部的凝胶可以防水。

铠装电缆

电缆的安装用在直埋的地方,金属铠装护套用在防止啮齿动物,同时也防止渗透。这意味着电缆是导电的,因此它必须妥善接地。

架空电缆

架空电缆主要用于外部安装。他们可以把一个信息链接到或另一根电缆(共同在CATV ),或有金属或芳纶组成,是他们的到支持。


diamond plated nib - 金刚石电镀磨头(拉线模重磨装置的) 点赞(1) 投诉

P: 2011-11-30 09:34:37

2

7.电缆的设计准则

拉力强度:这些电缆只不过是奠定到电缆托架或沟渠当中,因此拉动力量是不太重要。但其他的电缆可能低出2公里或以上。拉张力可以很高。材质的组成为非常强烈芳纶纤维,一个独特的聚合物纤维,但是这种强类的不舒展,最简单的电缆拉强度在100-200英镑,而设施外电缆可能有规格,超过800磅。

水资源保护:每一个室外电缆必须受到水的保护。它首先在于它具有防潮性能的外套,通常为聚乙烯,以及填补堵水材料。通常的办法是防洪电缆与堵水凝胶。。一个较新的方法就是采用一种凝胶剂,就是干式防水,像粉一样吸收水分在用完即弃的一种纸

消防等级:每一个电缆安装在室内,必须符合消防法规。这意味着护套必须有耐火性,冒口(一垂直电缆供稿火苗以上的水平)大部分的室内电缆,材料为聚氯乙烯护套为阻燃剂。

8.连接器和适配器

有很多类型的适配器。选择哪一个通常是由连接器类型的设备来决定的。

正确的电缆使用,目前只有三要考虑的问题:

  • 是否适合这个设备?
  • 在危险的时候能否使用?
  • 是否学要特别的关注?

连接器

SC, ST, & LC连接器是预先抛光,可用于外地实地安装无需抛光的连接器,爱达讯光纤连接器提供了一个可以立即终止任何单模或纤维多的连接器。


fc connector



FC 连接器



FC连接器广泛用于电信业。有着不同的规格,包括 3.0毫米, 2.0毫米或0.9毫米,可用于工厂的多件连接器。同时任何FC连接器,可单独出售。



sc connector

SC 连接器

SC连接器是另一类受欢迎的型号,该类别规格有2.5毫米套圈连接器。与塑胶夹子,两个简单的连接器可剪辑在一起,形成一个全两条连接器



st connector

ST 连接器



ST接器是源自由AT & TBELL实验室使用的布线连接器,主要用于建筑物和其他应用领域。可以用于单模和多模,使其降低成本和可靠的解决方案。







lc connector

LC 连接器

LC 在50%较少的空间当中提供连接器。可用于多模和单模。





mu connector

MU 连接器



MU 连接器是在原有基础上一个新的类型,使用在1.25毫米的套圈,其紧凑的设计允许更多有组织及密集的面板。







mt-rj connector

MT-RJ 连接器

MT-RJ 连接器是越来越普遍,适用于数据通信和电信的双收发连接器,同时使用2.5毫米套圈以及在配线和网络设备当中具有双接受能力。



fddi connector

FDDI 连接器

用于网络的应用。双工连接器与固定裹尸布,链接在一起。

sma connector

SMA 连接器

SMA 光纤连接器很受欢迎。

D4 connector

D4 连接器

类似于 SMA 连接器, 比较少的使用。

适配器

用来交配行业标准的连接器。适配器可与金属,陶瓷为轴,并且可以很容易被识别。可用在SC, FC, ST, LC, MU, MT-RJ, MTP & Hybrid当中。

sc adaptor

SC 适配器

SC 适配器是用在交配行业标准的SC连接器当中。适配器的材质可与金属和陶瓷为袖,其颜色的编码可以被识别出来。双工适配器 可接受两个的连接器或全双工连接器。



fc adaptor

FC 设配器

FC 适配器连接在标准连接器当中,且可用在法兰安装当中。
FC适配器结构为金属,其使用的寿命长,且可与任何陶瓷 或金属配套。



lc adaptor

LC 适配器

适配器中使用的高密度快速安装,此适配器具有简单和双工设,优质氧化锆的和磷青铜轴。



st adaptor

ST 适配器

ST 适配器用在工业标准 ST 连接器D-Mount 和法兰当中, ST适配器可与陶瓷或金属套筒相连接,具有金属结构,寿命长的特点,也容易在面板安装。



mt-rj adaptor

MT-RJ 适配器

MT-RJ 适配器用在工业标准MT- RJ连接器D-Mount 和法兰当中。
电源适配器的路线符合RJ – 45的模块化板。但是安装硬件不包括在内。可在形成单模或多模。

crossply optical cable - 交叉式光缆 点赞(1) 投诉

P: 2011-11-30 09:35:04

3

9. OM1 vs OM2 vs OM3

多模光缆的系统描述要依照 ISO 11801 标准 — OM1, OM2, 和 OM3 — 这也是基于带宽的多模光纤。

多年来, 62.5/125 μ m( om1 )和常规50/125 μ m的多模光纤( om2 )被广泛部署在建筑当中。这些纤维很容易支持太网( 10兆比特/秒) ,千兆以太网( 1 Gbit / s)。由于其相对较大芯,用于发射台的使用。经常使用激光优化50/125 μm的多模光纤( om3 ) 。光纤符合指定提供的带宽,以支持10千兆位以上的太网高达300米。光纤制造商已大大改进他们的制造过程,现在可高达550米。激光优化多模光纤( lommf )是专为使用850纳米VCSEL。

lommf/om3使用户升级到更高的高速网络。LED有一个最大的调制率为622兆比特/秒,因为无法最快的速度来开/关以便支持更高的带宽,VCSELs能够调制超过10 Gbit / s,并用来在许多高速网络。

电缆系统名称

光纤类型

连接器类型

电缆类型 (处所+ 纤维数)

OM3

OM3 - 50/125 laser optimized

OM3 - (default LC)
OM3/ST - ST 连接器
OM3/SC - SC 连接器

8字
分布
分支

OM2

OM2 - 50/125

OM2/ST - ST 连接器
OM2/SC - SC 连接器
OM2/LC - LC 连接器

相同

OM1

OM1 - 62.5/125

OM1/ST - ST 连接器
OM1/SC - SC 连接器

相同

10.在光线当中单芯的速度真的很快吗?

与UTP(非屏蔽双绞线)电缆一样,在光纤当中,超5e类的速度( 2 / 3 c )要快。同时,有一个更快的nvp (额定的速度)约0.9c。由于其设计,在光缆当中,光纤的速度不一定是速度信号,而是带宽潜力的光纤。

11.在100 Mbps光纤的单模和多模当中,什么是距离限制?

多模100 MB /秒( fddi或快速以太网),发光二极管光纤,以2公里( 1.2英里)由色散的光纤和色散限制。这为双方举行62.5/125微米光纤和50/125当中的一些较旧的设施。单模链接可以超过20公里( 12英里)或以上。所有单模光纤为1310 nm,的是相同的, 芯直径约8-9微米,包层直径为125微米。

12.什么是光回损失?

光纤,损失通常发生在连续性的折射率,如接合或在空气-光纤界面,如光纤表面。这会导致一小部分的光信号从中得到反映回对信号。

光纤传输系统,常常通过光纤来传播信号。这些可以敏感返回到该组件当中。高光回损( orl )可导致激光停止传输

测量orl是变得更加重要,在光纤网络的波更长。这些系统使用的激光器有小降低了orl回损 ,并引进到网络当中,分别设于接近激光

Standard HDMI Cable with Ethernet - 标准以太网HDMI线 点赞(1) 投诉
