电线电缆网 > 数据 高频线缆 > 衰减中频突掉--求支援(完整版)
衰减中频突掉--求支援 - 无图版
zhengliang --- 2012-08-07 14:18:42
1

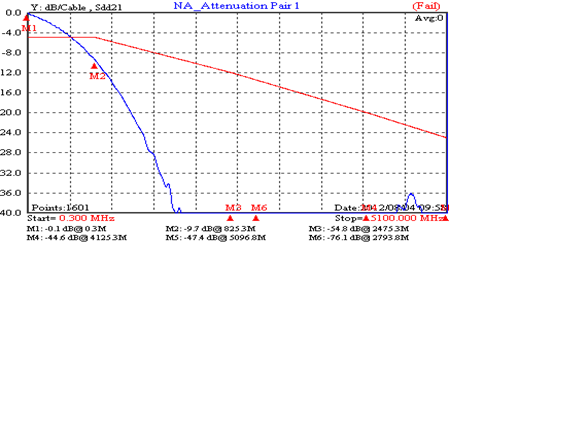

看图。。求高手解释下原因
zhengliang --- 2012-08-07 14:19:18
2
FQC --- 2012-08-07 15:44:11
3
晕,这都成什么样了。。。
zhansen --- 2012-08-07 16:55:40
4
导体偷工减料了吧,而且是很严重的哟!
SEA123 --- 2012-08-07 17:19:49
5
1.使用长度,严重超标. 2.SKEW 超大.
zhengliang --- 2012-08-07 18:34:14
6
zhengliang --- 2012-08-07 18:35:16
7
没有啊,怎么可能偷工减料。 SKEW非常好。。一直搞不懂为什么衰减这么差
zhansen --- 2012-08-08 10:57:02
8
你用的是什么导体?
还有一个原因就是测试前仪器没有校正
还有一个原因就是测试前仪器没有校正
李小龍 --- 2012-08-08 10:59:01
9
这样子的,想专门做出来都难哦,楼主你太狠了。。
1qazxsw2 --- 2012-08-08 12:24:03
10
是每對都一樣嗎?
chicheng --- 2012-08-08 12:44:43
11
夹具是否有夹紧?接触是否良好?
应该是测试的问题,不是线材本身的问题。
zhengliang --- 2012-08-08 17:02:24
12
测试应该没有问题,本人实验室出身。测试不说很精,一般测试错误过我还是一眼能发现。
houzhiguo --- 2012-08-08 17:26:07
13
呵呵,我们以前也出现过者种情况。很可能是铝箔包反啦!
SEA123 --- 2012-08-08 19:28:56
14
建议还是校正一下衰减吧,真的是想做都做不出来
moveitgogo --- 2012-08-08 21:27:32
15
线材结构和测试长度分别是??
KJG1987630 --- 2012-08-08 23:16:12
16

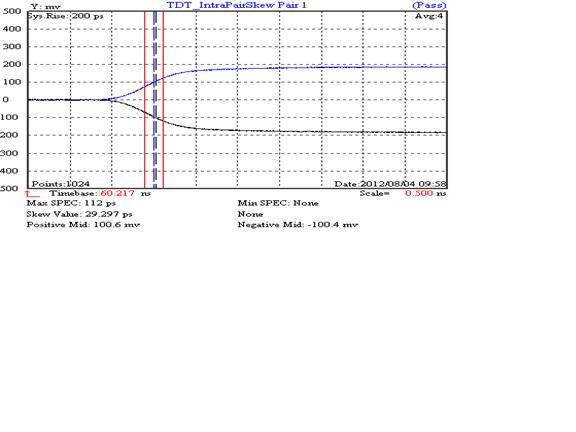

貌似从Skew的图形来看,上升时间比较长,上升时间越长,中高频衰减越厉害,建议检查一下静电容是否符合要求。。。
moveitgogo --- 2012-08-10 09:41:28
17
我猜这线的铝箔存在很大的问题或者可能没有.
Andey2012 --- 2012-08-10 11:36:01
18
線沒有夾好啊!!!!!!!!!!
chicheng --- 2012-08-11 16:48:38
19
moveitgogo:线材结构和测试长度分别是??
结构导体小和长度偏长不会影响到这么大?
chicheng --- 2012-08-11 16:55:47
20
zhengliang:
测试应该没有问题,本人实验室出身。测试不说很精,一般测试错误过我还是一眼能发现。
找到原因了吗?
