zclzss --- 2013-09-09 16:54:23
1

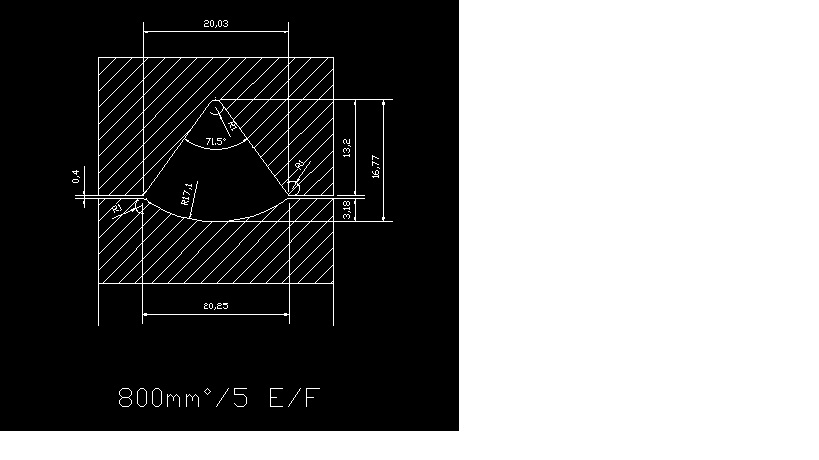

例：800/5，成缆后导体直径34.2，最后一道压轮E/F。
问： 1、能做出扇高15.7，扇宽18.9的5分割股块吗？
2、有什么需要改进的地方？
［zclzss 在 2013-9-9 16:55:32 编辑过］
zclzss --- 2013-09-09 16:56:41
2
不怎么会发帖，上传上去之后要收费，不知道怎么取消。
最后一个压缩包是autocad2004的图纸。
rsj0315 --- 2013-09-10 12:13:57
3
800截面做5分割，每个股块小不小啊？<div>
</div>
</div>
zclzss --- 2013-09-10 16:47:37
4
不小的，其实800的和1000的不差太多的。
shashi --- 2014-01-21 13:37:12
5
你若无法确定，可做成你给出的图的下压轮可以探进上压轮的那种压轮，通过实测得出扇高，加以验证，以后生产的时候直接按照验证得出的扇高进行生产即可。
shashi --- 2014-01-21 13:38:20
6
还有，估计你五分割成缆后，中间的孔径一定不会太小的。800的没特殊要求的就做紧压圆形的算了，多简单。
caixuefei --- 2014-01-24 08:37:30
7
有些客户明确要求 分裂导体，南方电网全都要求分裂导体。
楼主 留邮箱，发图纸给你看
zclzss --- 2014-02-14 16:08:57
