电线电缆网 > 通讯电缆 > 7类综合串音比值不过，怎么解决？串音，回波都没有问题。（完整版）

7类综合串音比值不过，怎么解决？串音，回波都没有问题。 - 无图版

YFC2013 --- 2014-07-23 08:25:05

1



chicheng --- 2014-07-23 20:50:01

2

网络线讲究的是平衡。

你看一下测试报告，是不是其它项目余量高，抑制了ELFEXT，如近端串音等。

45pa --- 2014-07-24 07:56:33

3

考虑一下电磁泄露与IL值。
YFC2013 --- 2014-08-05 15:55:23

4

chicheng:

网络线讲究的是平衡。

你看一下测试报告，是不是其它项目余量高，抑制了ELFEXT，如近端串音等。

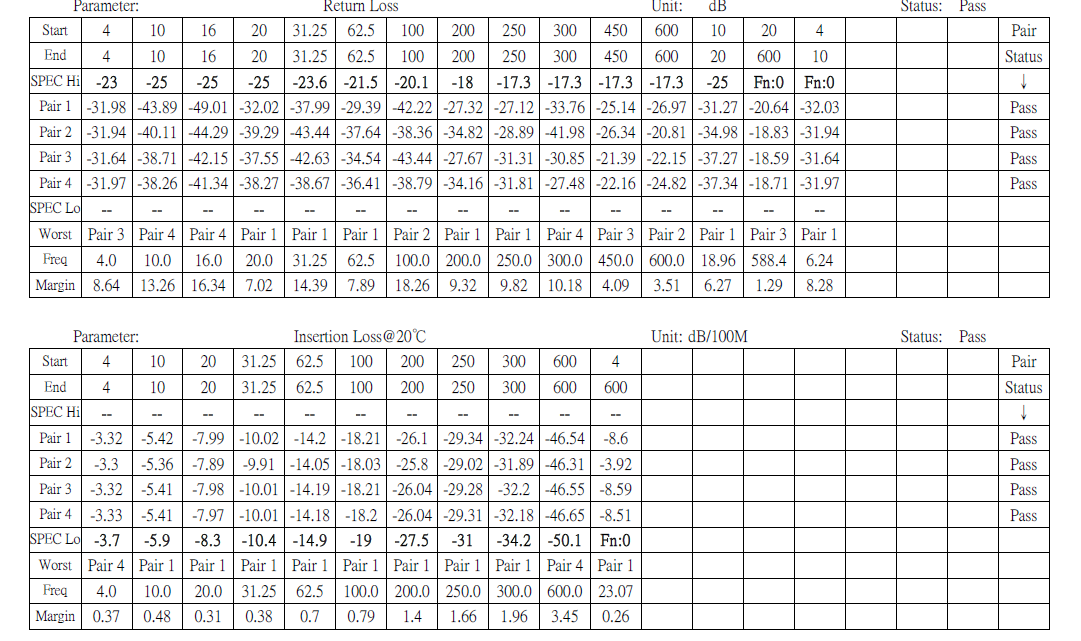

近端串音，回損餘量最低只有6-8dB





YFC2013 --- 2014-08-05 16:03:55

5

chicheng:

网络线讲究的是平衡。

你看一下测试报告，是不是其它项目余量高，抑制了ELFEXT，如近端串音等。

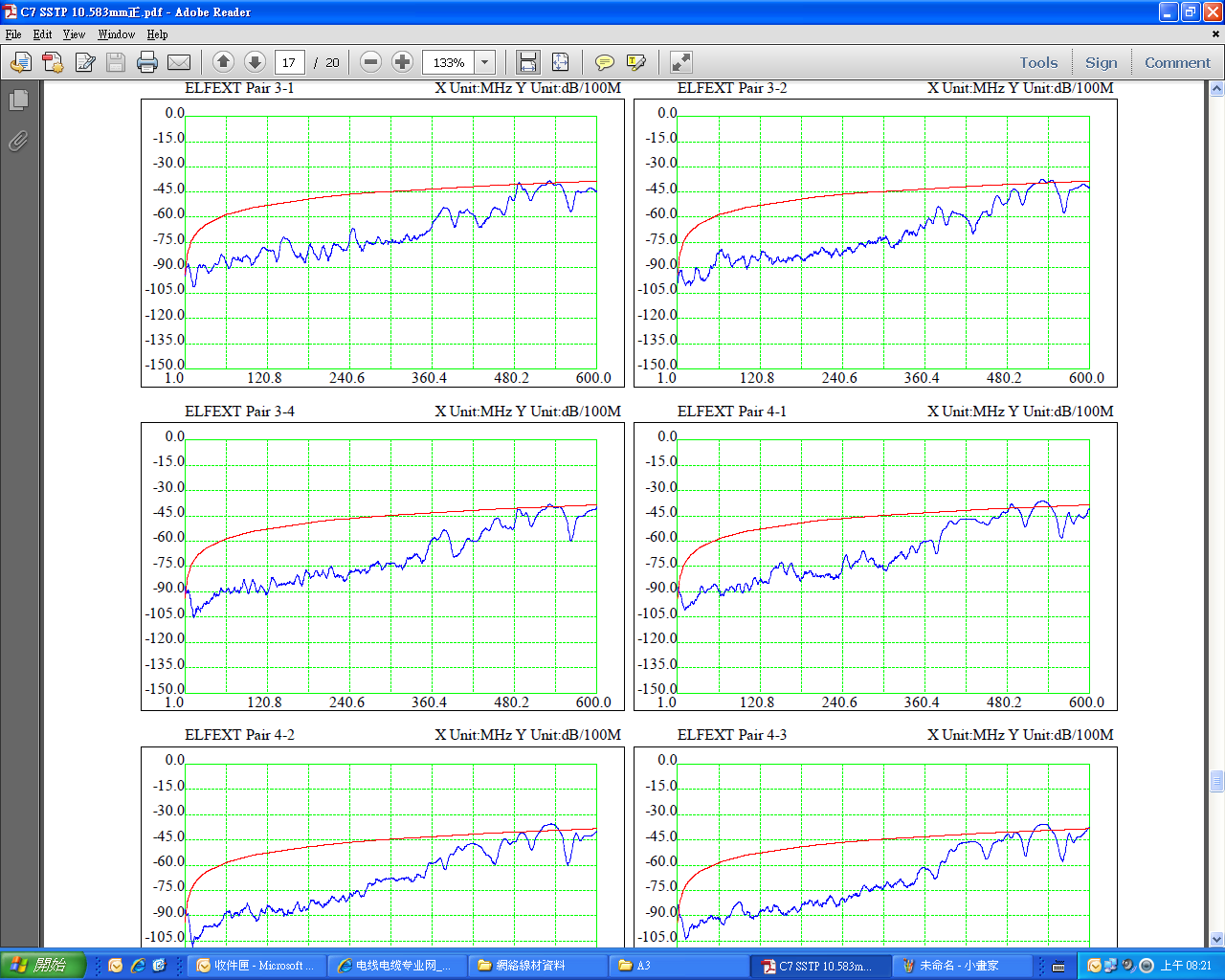

另外請看圖形，起始頻率點和終止頻率點也有問題，個人覺得是接線治具的問題，請高手分析一下。



YFC2013 --- 2014-08-08 09:32:16

6

以上兩個圖形，起始頻率點以及終止頻率點異常，是不是接線治具不匹配影響？請高手解答。

注：接線我有檢查，沒有問題。

ayh126 --- 2014-08-08 23:32:32

7

打卷测试的吗？如果打卷测试的话，一般这一项很难过
YFC2013 --- 2014-08-09 07:49:02

8

ayh126:
打卷测试的吗？如果打卷测试的话，一般这一项很难过

是散開測試的

ayh126 --- 2014-08-10 12:11:34

9

导体多大？裸线测试标准选的是哪一个？
YFC2013 --- 2014-08-10 13:36:46

10

ayh126:
导体多大？裸线测试标准选的是哪一个？

導體0.58mm,標準是依ISO IEC11801設定的

lf7451 --- 2021-11-22 10:05:03

11

学习
