产品介绍：

耐火特性燃烧试验装置适用于GB/T19216-2003《在火焰条件下，电缆或光缆线路的完整性试验》标准和GB/T19216-12-2008《在火焰条件下，电缆或光缆线路的完整性试验 ，第12部分试验装置  火焰温度不低于830℃的供火并施加冲击》标准，用于耐火电缆或光缆、在火焰条件下，其耐火特性参数的获得和判定。

标准：

• GB/T19216.（11、21、23、25）-2003；

• GB/T19216.（12、31）-2008；

• IEC60331—1

• IEC60331—2

技术参数：

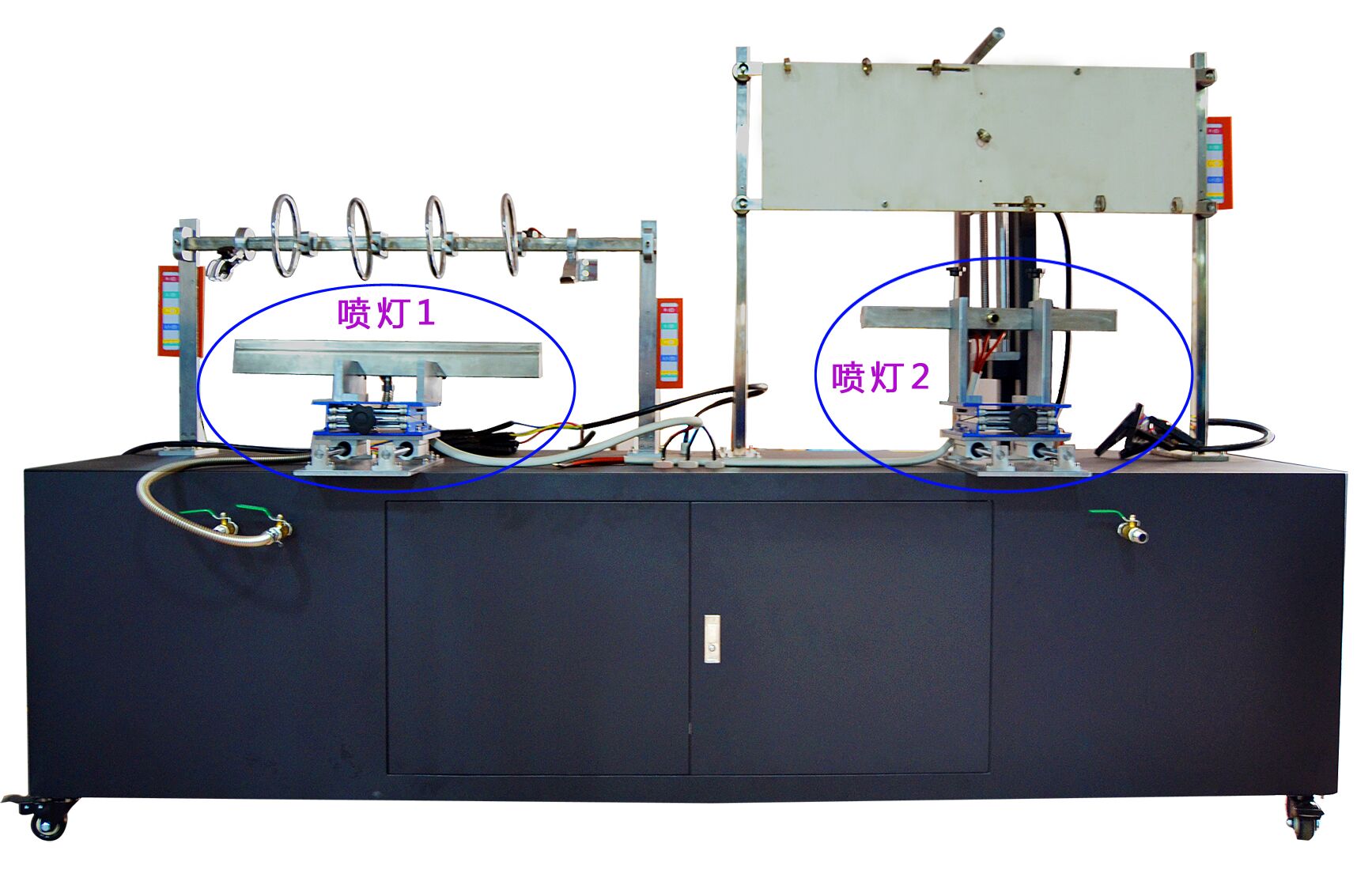

• 燃烧架为柜式、耐火特性和耐火冲击为一体方便操作及其外观美观大方；

• 燃烧器：500毫米的带型喷灯一件（含文丘里混合器），燃烧器孔3排交错排列孔直径：φ1.32中心距φ3.2，燃烧器可上下、左右调节满足与电缆水平和垂直距离的定位；

• 耐火特性支架：由两个金属环支架，中间长度大约300mm，实验支撑金属圆环内径为150mm,环截面直径为10±2MM，样品架一端安装有一个夹具固定试样，另一端方便热量沿试纵向传递；

• 耐火冲击支架1：冲击试验梯架由钢材框试验梯架上两根位于中央的垂直钢构件可以调节，试验梯架长约1200mm和高约600mm，试验梯架的总质量为（18±1）kg，四个橡皮衬套橡皮衬套的硬度为（50～60）肖氏A,冲击棒直径为（25±0.1）mm长为（600±5）mm低碳钢圆组成，冲击棒角度为 60°；

• 耐火冲击支架2：试验架由两根25*25mm的方钢和一件10*300*900mm的纤维板组成；试验架的总质量为10±0.5KG；由四个橡皮衬套橡皮衬套（硬度为（50～60）肖氏A）固定在钢制支撑杆上

• 样品施加电压：AC100V～1000V可调；

• 试样短路击穿电流 2A ；

• 试样维持电流100-260MA可调 ；

• 三相变压器：380V，9KVA；

• 试样短路、断路停止供火并切断电压，软件并有故障提示；

• 供火时间：0～999Min可调；

• 用于矫正火焰用的二支φ1.5mm热电偶及相应的测温仪显示火焰温度；

• 气源的控制与调节：空气流量为质量流量计20～200L/Min可调，丙烷流量为质量流量计2～20L/Min可调；

• 控制方式：由电脑软件控制操作，监控试验过程中的电流、电压燃气流量、试验结果、曲线打印。

规格：

• 试验支架尺寸：2430mm(W)×800mm(D)×1500mm(H)

• 控制箱尺寸：1500mm(w)×900mm(D)×1300mm(H)

• 试验箱：3M×3M×3M(客户自备)

• 气源：丙烷、空气（客户自备）

• 电源：三相五线 AC380V 50/60Hz 10A
