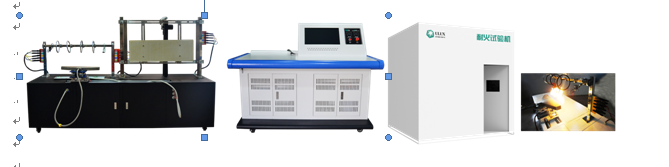

YN52019 BS电线电缆耐火试验机

产品介绍:

BS耐火冲击震动燃烧机的结构和性能包含耐火特性试验,耐水火试验以及耐机械震动与火试验,仪器采用电脑软件控制、监控试验过程中的电流、电压、燃气流量,试验结果曲线可输出打印。适用于额定电压不超过450/750V的矿物绝缘电缆,在火焰条件下较长时间保持电路完整。符合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》。

标准:

? BS6387 2013。

技术特点:

一. BS耐火特性试验:

1、电缆支撑系统:电缆通过夹子横向夹住电缆护套一端。电缆的中间部分是由两个金属环(间隔距离300mm)固定,金属环同装置的其他金属部分接地。对于直径小于10mm无铠装电缆,或者其他一些在试验期间发生明显位移的电缆,需另外3个金属环,每个固定在原来金属环约150mm处;

2、连续检测装置: 试验时让电流通过电缆的所有线芯,一个三相星形连接的变压器或三个单相变压器(或一单相变压器,如果试验为单芯电缆),并且有足够的能力保持在测试电压下达到最大允许泄漏电流2A,在电缆的另一端每根芯线连接一负载,并在电缆额定电压下加载接近0.25A的电流;

3、热源:一个610毫米长的可以强制供应燃气,火焰密集的管状燃气燃烧器;

4、温度测量: 直径为1.5mm铠装的温度计放在靠近进气口,平行于燃烧器75mm上方;

5、试验火焰温度及时间:(见BS6387燃烧等级)

   A.650±40℃-3小时  B.750±40℃-3小时  C.950±40℃-3小时  S.950±40℃-20分钟;

6、试样:试样是成品中的一段,不低于1200mm,两端各去掉100mm的护套及覆盖层。在电缆两端的导线


7、试验电压:100~1000V可调;

8、试验电流:100~260mA可调。

二.BS耐机械震动与耐火试验:

1、墙及其安装:墙是由耐热,阻燃材料组成,并固定在两条水平的钢梁上,一条在板的上部,另一条在板的底部。此板约长900mm,宽300 mm,厚9 mm,并且墙的总重(即板加支撑框架)为10 ±0.5kg.。每条钢梁是长约1m,25mm的方形钢管。如果需要填充物质,则需将其放置在钢梁的内部。必须将上部钢梁固定在板上,以使其上表面和板的上部边缘平齐。每根钢梁及板的外边缘都有一水平孔,其精确位置由特定的支撑衬垫及支撑框架的需求决定。墙由4个橡胶衬套粘结在框架上,衬套直径约为32mm厚20mm。

2、热源:一个条状的燃烧器长度为500mm能燃烧到500mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650 °C;

3、温度测量: 直径为1.5mm铠装的温度计,温度计穿过墙面是温度计一段距墙8mm到10mm。温度通过下列程序测出:在低碳钢棒的一端,直径3mm±5%长度300mm绑上一根温度计,使其能够测到棒的温度。抓住该棒接近火焰使其与火焰的距离保持在40mm到50mm。这个温度当火焰温度为950°C时,钢棒的温度在10s到20s能达到400°C,当火焰温度为650°C时,该棒温度在20s到40s能达到400°C。

4、试验火焰温度及时间:测试温度需要从下表选择:X 650 ±40 °C Y 750 ±40 °C Z 950 ±40 °C。

5、震动装置由一根低碳钢棒(直径25mm± 5 %,长600mm± 5 %)。该棒纵切面平行于墙面,高过墙顶部200mm。一个轴将其分为200mm和400mm两部分,长的部分朝向墙面。相隔30± 2S从60°C从平行位置掉落到墙的中间位置。

6、试验电压:100~1000V可调;

7、试验电流:100~260mA可调。

三.BS耐水火试验:

1、热源:一个带状的燃烧器长度为500mm能燃烧到500mm的电缆试样。燃烧器装配可以调整,能提供一个明亮的火焰,温度为650 ±40 °C;

2、温度测量: 直径为1.5mm铠装的温度计放在电缆的下表面;

3、试验火焰温度:650±40 °C;

4、喷水:一个喷头安装在测试支架上,在燃烧器的正中间.水压250KPa到350KPa,在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盘测量,此盘有足够的深度,让他的长轴平行于电缆的轴线并居中放置。此托盘约100mm宽400mm长。

5、试样:试样大于1500mm取自成品,并且已经在环境温度下做过弯曲试验,两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接与制造商的建议作出适当的处理;

YN520196、试验电压:100~1000V可调;

7、试验电流:100~260mA可调。

规格:

? 试验主机柜尺寸:2430mm(W)×770mm(D)×1600mm(H)

? 控制台尺寸:1500mm(w)×900mm(D)×1300mm(H);

? 水箱尺寸:1500mm×1200mm×900mm;

? 试验箱: (客户自备);

? 气源:丙烷、空气(客户自备);

? 电源:二相 AC380V+N 50/60Hz 30A。

YN52029 单根电线电缆垂直燃烧试验机

产品介绍:

单根垂直试验装置适用于GB/T18380.(11-12)—2008《电缆和光缆在火焰条件下的燃烧试验 ? 单根绝缘电线电缆火焰垂直蔓延试验》标准、用于电线或电缆在敷设条件下阻止火焰蔓延的能力参数的获得与判定。根据试样的规格选择供火时间,最后完成供火以后根据判定要求来评价实验结果。

标准:

? GB/T18380.(11-12)—2008;YN52029  单根电线电缆垂直燃烧试验机.jpg

?IEC60332-1~2-2004。

技术参数:

? 不锈钢控制箱、通风橱、金属罩为一体式方便操作及外观美观大方;

? 金属罩尺寸:300mm×450mm×1200mm正面敞开,顶部和底部封闭;

? 喷灯:标称功率为1kw;

? 控制方式:设定燃烧时间达到预设时间时,机器会自动停止供火;

? 燃烧装置:点火为自动高压火;

? 流量计:空气流量计1.5~15L/min可调、丙烷流量计0.1~1L

  /min可调各一个;

? 顶部安装有单独控制的排气扇一个;

? 火焰检测装置:φ0.5K型进口热电偶一只,电解铜块外径φ9mm

质量10g±0.05g一个,温度和时间显示装置一套。

规格:

? 外形尺寸:630mm(L600mm(W)×2170mm(H);

? 电源:AC 220V,50/60Hz, 2A;

? 气源:丙烷、空气(客户自备)。
