kuchen2005 --- 2018-09-07 15:02:06

1

朋友们,你家里的导线是铜线还是铝线的?可能有的朋友自己都不知道。如果是比较早的房子,其实铝导线用的蛮多的。但是随着生活水平的逐步提高,现在家用导线以铜导线为主。因为铜的价格偏高的问题,还是有部分主线路采用铝线铺设。所以就不可避免的要进行铜线和铝线的连接。

那么铜线和铝线可以直接连一起吗?

答案是:肯定不可以

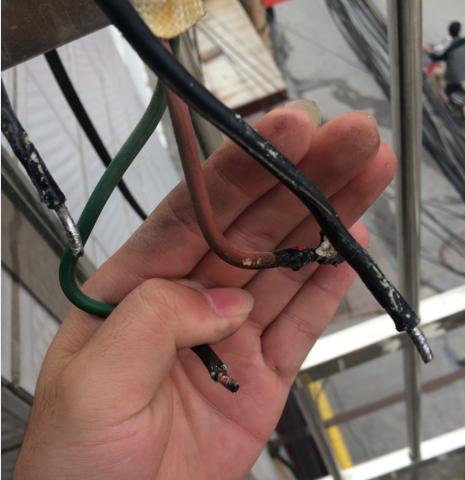

铜线铝线连一起时间长了就是这样

铜铝接一起的安全隐患特别的大。这要牵扯到一个词语--电化腐蚀。铜线和铝线接在一起,铝线容易被腐蚀。还有一个原因就是铝线表面的氧化层会导致接头部分接触不良而发热,发热的结果就是加剧铝线的氧化,最终导致接头处的导电性能越来越差。

那么铜线和铝线一般怎么连接呢?大俵哥有五点建议。

1,用铜铝线鼻子

先给铝线装上线鼻子,然后再连接铜线。

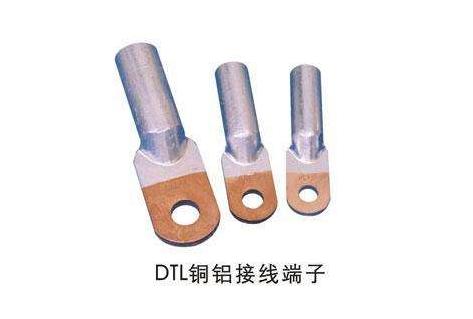

铜铝线鼻子

这种线鼻子是铜铝紧密焊在一起的,可以彻底杜绝电化学腐蚀。

2,烫锡,有的也叫涮锡

我们知道铜线接头有条件的话,一般都会烫锡。其实铜线和铝线连接在一起,在接头的地方烫锡,把接头位置完全用锡包裹住,也可以防止铜铝和空气接触,有效的防止铝线被氧化。

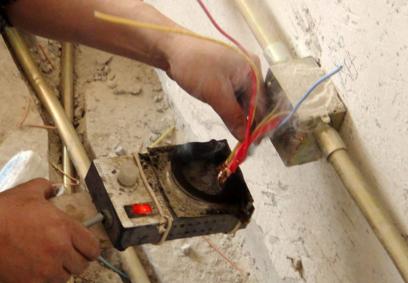

电工在给接头位置烫锡

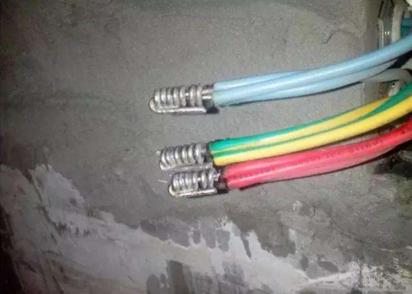

烫好以后就是这个效果

3,过渡连接

这个和铜铝线鼻子一个道理

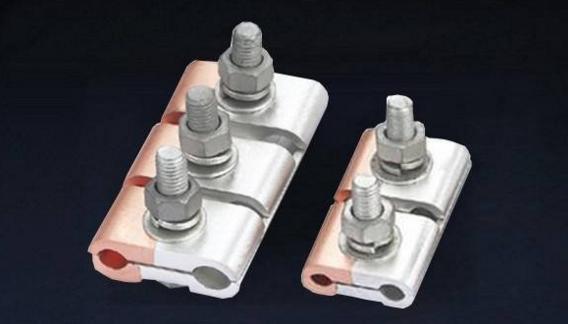

铜铝过渡并沟线夹

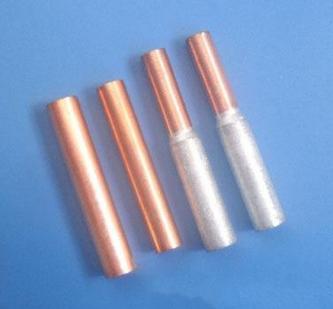

铜铝过渡连接管

4,焊接

大俵哥感觉这种效果是最差的。因为人工焊接的,不能保证完全把接头和空气隔离,所以远比不上上面三种效果。


导线焊接

5,接头

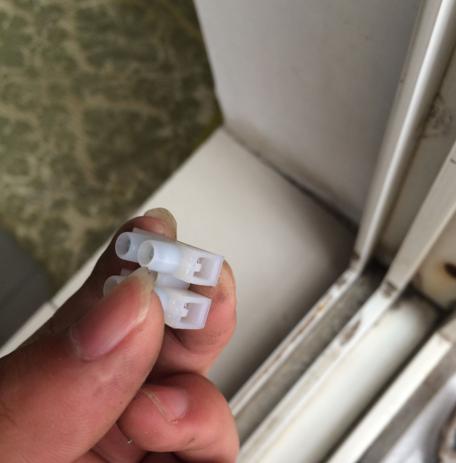

接头

这种只适用于比较细的家用导线,一边连铝线一边连铜线。


大家还有好的建议底部留言


kuchen2005 --- 2018-09-08 09:03:03

2

铜线和铝线为什么不能直接连接?


在配电安装规范中铜线和铝线是不能直接连接的,铜铝线相接会发生电化学反应,铝线被氧化(产生一层灰白色的物质),引发线路故障。在《电气装置安装工程母线装置施工及验收规范》中明确规定:母线与母线、母线与分支线、母线与电气接线端子搭接时,其搭接面的处理应符合下列规定:

(1)铜与铜:在室外,高温且潮湿或对母线有腐蚀气体的室内,必须搪锡;在干燥的室内可以直接连接。

(2)铝与铝:直接连接。

(3)铜与铝:在干燥的室内,铜导体应搪锡。室外或空气相对湿度接近100%的室内,应采用铜铝过渡板,铜端应搪锡。与此相应,铜电缆与铝电缆连接时可采用铜铝连接管,铜电缆和铝导线连接时可采用铜铝端子,铜端应搪锡等等。

铜线和铝线不能直接连接的原因:

原因1:
铜跟铝属于不同的元素,铜的金属惰性要大于铝,即铜的化学活性要较铝低的多,这样两种金属连接后通电会发生电化学反应,导致铝线逐渐被氧化,降低铝线的机械强度和导电性

原因2:
铜线和铝线通过电流时会发热,而它们的电阻率不同
铜1.7×10-8(Ω m)
铝2.9×10-8(Ω m)
通过相同的电流时,铝线发热量大,铜线发热量小,故容易在接头处出现故障点

原因3:
铜线和铝线的硬度不同,如果直接连接,其结合力不然不会太好,如果导线受力较大时,容易从铜线和铝线的连接处断开

实际使用中铜线和铝线一般不直接连接,而是用闪光对焊工艺生产的铜铝过渡板或铜铝过渡端子,即使非要直接连接也应对铜线做搪锡处理。
