电线电缆网 > 成缆 绕包 填充 > 请问这填充直径是如何算出来的?谢谢(完整版)

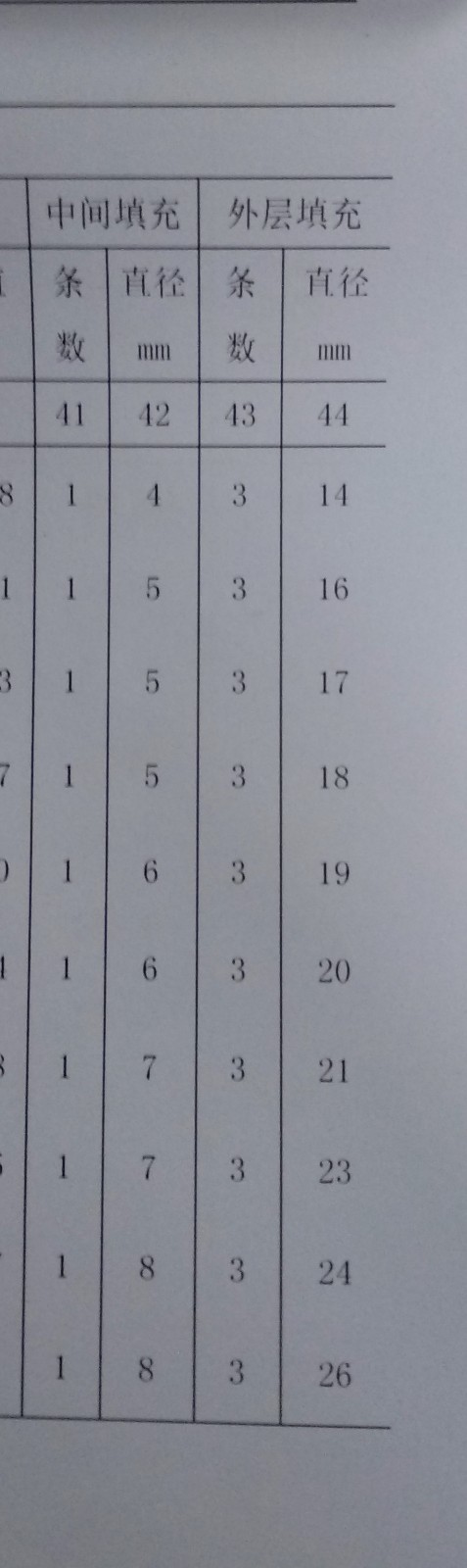

请问这填充直径是如何算出来的?谢谢 - 无图版

LOVEU --- 2018-11-09 17:26:54

1


matis88 --- 2018-11-09 20:52:01

2

等效圆直径来算的,这个填充材料的大小很多是计算做参考,经验来修正,每一个厂家的填充材料都有可能不一样。
yuy8ihgfr --- 2018-11-09 22:11:22

3

填充这个东西,真的经验比计算来得准确。
雨枫 --- 2018-11-10 08:23:47

4

填充这个东西,真的经验比计算来得准确。
LOVEU --- 2018-11-10 18:15:30

5

中心和外部的要等效成的圆的大小是不一样的,请问这个该如何等效,卡到这儿了

LOVEU --- 2018-11-10 18:17:25

6

请问计算的话该如何计算呢,谢谢

LOVEU --- 2018-11-10 18:17:36

7

请问计算的话该如何计算呢,谢谢

dongsen332 --- 2018-11-10 18:35:35

8

理论计算这种填充问题会和实际有很大差距。填充建议不必纠结与填充大小,目的就是填充元整即可。
至于你说的等效圆问题,用cad画出轮廓截面,求出相切圆外空间的面积即可。
LOVEU --- 2018-11-10 21:02:34

9

好的,谢谢

zzzzzzx --- 2018-11-10 21:52:59

10

也是可以计算的,但是要用到几何方法计算,要用到圆和圆的切割(比如说圆心,切割点等),一系列几何面积算下来就行,具体还真没法给你演示。
xiaofan --- 2018-11-14 10:52:54

11

如果会CAD软件的话直接在电脑上可以看到空间大小从而计算出填充截面积
lixiang1 --- 2018-11-15 09:41:40

12

用cad画图,这个计算是很方便的,特别是多心而且不等心的情况下,画好图那个填充截面就出来了
jxcable36 --- 2018-11-16 16:43:32

13

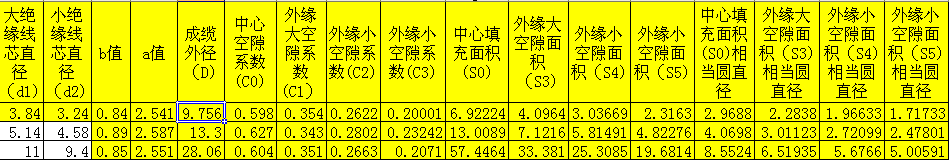

根据缆芯结构(三大一小,四大一小,三大二小,四等芯,五等芯)来确定缆芯成缆后的外径,再根据缆芯结构利用(电缆外径计算和填充计算公式)可计算中心填充面积,外缘小(大)空隙面积。再换算成填充绳的直径。image.pngimage.png

yanlvip --- 2018-11-29 10:43:10

14

用CAD画图计算的适合硬芯的填充绳,用等效圆计算的话适合软一点的填充绳。
yanlvip --- 2018-11-29 10:43:10

15

用CAD画图计算的适合硬芯的填充绳,用等效圆计算的话适合软一点的填充绳。
LOVEU --- 2018-12-04 22:25:05

16

谢谢各位解答,非常感谢!
