产品用途:耐高温防火电缆适用于发电、冶金等高温、防火、防腐恶劣环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。该产品重要的特征是:能在1000℃下使用90分钟,维持在火灾状况下给消防、救生设备和保安系统供应电能,以减少人员伤亡和降低救援难度。

产品执行标准:Q/ZC030-2009。

1、长期使用工作温度:260℃-400℃;短期使用1000℃,90分钟

2、额定电压Uo/U:450/750V、600/1000V

3、最低环境温度:固定敷设-60℃,非固定敷设-20℃

4、最小弯曲半径:非铠装电缆不小于电缆外径的的10倍,铠装电缆不小于电缆外径的12倍。

耐高温防火电缆型号及名称

名称敷设方式敷设方式
AFHBRP耐高温防火电缆用于各种移动电器设备
ABHBRP耐高温屏蔽防火软电缆用于各种移动电器设备

规格:

型号额定电压(U0/U)(KV)芯数标称截面(mm2)
ABHBR
ABHBRP
0.6/13
3+1
1.5-150

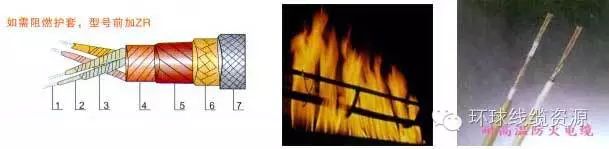

结构示意图

1、导体铜芯或镍芯

2、聚四氟绕包,玻纤编织或F46注塑或云母带绝缘

3、玻纤

4、高温玻纤布绕包

5、云母带

6、玻纤布绕包

7、外屏蔽护套

注:如需阻燃护套,型号前加ZR


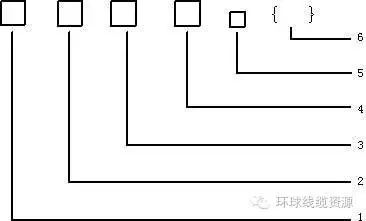

型号说明 1、系列代号 2、绝缘材料 3、屏蔽材料 4、护套材料 5、铠装材料、导体种类 型号含义表

  主要技术指标:

性能项目单位技术指标
试验电压kV3.5/5min
绝缘电阻MΩ/km500
耐火特性-GB12666.6 A类或B类
阻燃特性-GB12666.5 A类或B类
项 目代号含义说明
系列代号NH防火电缆
绝缘材料F防火绝缘材料
屏蔽材料/
P1
无屏蔽可省略
镀锡铜丝编织屏蔽
护套材料F聚全氟乙丙烯
铠装材料2232钢带铠装
细钢丝铠装
导体种类A
B
单股导体
绞合导体

型号对照表:


序号ABHBRPAFHBRP1铜芯或镍芯2聚四氟绕包玻纤编织氟塑料绝缘或云母带着绝缘3玻纤玻纤4高温玻纤布5云母带6玻纤布绕包7外屏蔽护套

电缆结构参数:

序号芯数×标称截面芯数(根/直径)
(mm)
电缆最大外径
(mm)
计算重量(dg/dm)序号芯数×标称截面
ABHBRABHBRPABHBRABHBRP
13×1.532/0.2510.210.9135.2167
23×2.549/0.2511.111.9169.6205
33×456/0.3013.414.0267.0301.5
43×684/0.3015.616.4357.2424.5
53×1084/0.4018.719.6541.4624.4
63×16126/0.4022.523.4812.0908.8
73×25196/0.4027.528.712201405
83×35276/0.4032.133.916351851
93×2.5+1×1.549/0.2512.212.92118.8251
103×4+1×1.556/0.3014.014.9301.0345.4
113×6+1×2.584/0.3016.417.6411.2483
123×10+1×484/0.4019.720.5634.5719.6
133×16+1×10126/0.4024.325.69941154
143×25+1×16196/0.4029.230.514731667
153×32+1×16276/0.4035.136.419522150
