电线电缆网 > 通讯电缆 > 6 类 FTP 串音问题（完整版）
6 类 FTP 串音问题 - 无图版
onelove --- 2019-03-30 10:39:33
1
各位前辈好，本人做6类FTP尝试了几次，测试总会有一些问题，其他项目都OK，目前出现的最大的问题串音问题，目前的方案如下图：
测试串音结果为：
希望各位前辈有相关的经验帮忙告知一下，谢谢！
sa571328 --- 2019-03-30 11:12:47
2
希望能看到你们的特性阻抗测试报告，来判断在工序中节距的稳定性，如果阻抗非常稳性，那是说明你的第3对节距和1-2有冲突和4对节也不好，可以变一下第三对节距试试，当然改变第三对节距的同时也要考虑新的节距对其它3对的影响，最好传整份报告上来看看。
onelove --- 2019-03-30 11:23:27
3
sa571328:希望能看到你们的特性阻抗测试报告，来判断在工序中节距的稳定性，如果阻抗非常稳性，那是说明你的第3对节距和1-2有冲突和4对节也不好，可以变一下第三对节距试试，当然改变第三对节距的同时也要考虑新的节距对其它3对的影响，最好传整份报告上来看看。

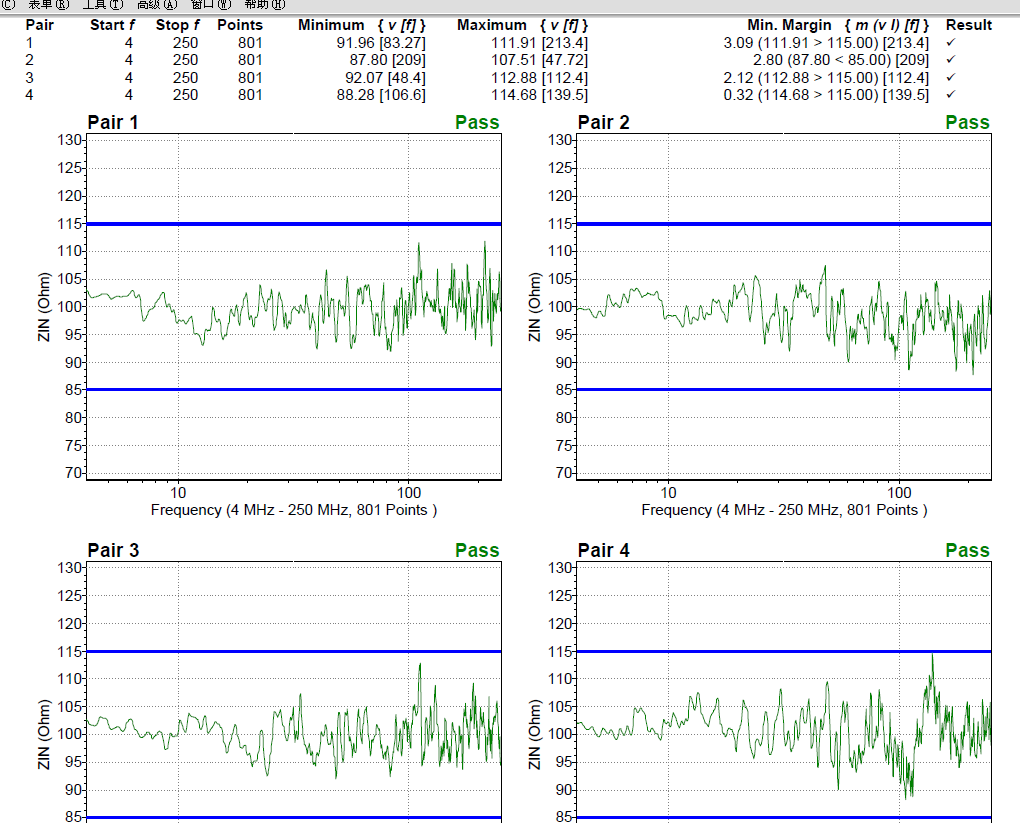

阻抗的报告，帮忙看一下，谢谢！
onelove --- 2019-03-30 11:26:47
4
测试测了110m
sa571328 --- 2019-03-30 11:30:32
5
从特性阻抗整体不太稳定，工序都要调整一下9的节距阻抗都波动这么大，有可能绝缘就很不稳定了或是包纸工序太不稳定了，需详细沟通。
sa571328 --- 2019-03-30 11:31:33
6
包括成圈工序设备对线的影响
onelove --- 2019-03-30 12:04:24
7
sa571328:包括成圈工序设备对线的影响
纵包的飞机模也是新开的，6.5mm，铝箔进口那里不是很稳定，对绞用的新买的金东的，成缆用的金东的800型单绞机，机器的稳定性还是可以，阻抗不太稳定跟飞机模那里关系比较大，飞机模需要调整，阻抗稳定性跟串音的关系很大吗？
sa571328 --- 2019-03-30 17:15:58
8
你先试一下成缆好，直接做UTP护套，不包任何纸，测试看阻抗结果，排除一下前端工序有没有影响。
sa571328 --- 2019-03-30 17:21:18
9
四对的阻抗都太不稳了，出现问题点正常是成成缆工序以后的影响，包纸的影响最大，特别是飞机模入口和出口与压出内模水平，飞机模直径，但还是要排除一下前端。
onelove --- 2019-04-01 10:54:50
10
sa571328:四对的阻抗都太不稳了，出现问题点正常是成成缆工序以后的影响，包纸的影响最大，特别是飞机模入口和出口与压出内模水平，飞机模直径，但还是要排除一下前端。
辛苦前辈指导，我再尝试一下，谢谢！
onelove --- 2019-04-01 11:21:46
11
sa571328:希望能看到你们的特性阻抗测试报告，来判断在工序中节距的稳定性，如果阻抗非常稳性，那是说明你的第3对节距和1-2有冲突和4对节也不好，可以变一下第三对节距试试，当然改变第三对节距的同时也要考虑新的节距对其它3对的影响，最好传整份报告上来看看。
绞距能否帮忙给一下参考的，阻抗这一块我再尝试一下，找找原因，谢谢前辈。
秦波 --- 2019-04-01 16:33:47
12
把你成缆后的对绞节距发给我（也就是护套后的对绞节距，测试不要破坏节距，要测试准确），我帮你分析一下。13360450012加我微信
wzy --- 2019-04-16 09:26:03
13
做过100m cat.6 ftp 网分pass的路过
押出班长 --- 2019-04-18 18:26:05
14
250MHZ都做成这样，看来改善的空间很大呐。需要调整的地方太多了，阻抗这关过不了就不要看其他。实心导体阻抗100MHZ之前做成直线就什么都好了。
pms1208 --- 2019-04-24 14:41:13
15
成缆速度不易太快，不然生产过程中线抖动会很明显，从而影响铝箔包覆稳定性，造成串音不良。
匿名 --- 2020-05-11 21:09:23
16
余度太小了，串音都不好，好好检查一下设计工艺，
gafen2012 --- 2020-05-19 11:29:18
17
做十字骨架的路过
