电线电缆网 > 特种电缆 > NG-A(BTLY)柔性防火电缆(完整版)

NG-A(BTLY)柔性防火电缆 - 无图版

矿物电缆CM --- 2019-03-30 19:38:18

1

NG-A(BTLY)电缆是在BTTZ电缆的基础上研制的全新一代矿物绝缘电缆,除具备BTTZ电缆的长处外还克服了BTTZ电缆的问题和缺点,并由于出产长度不受约束,无需中心接头,在出资本钱上比BTTZ电缆节省10-15%。


  一、电缆特征:


  1.1耐火功能


  NG-A系列耐火电缆按BS:6387耐火请求规划功能达到;


  1)950℃火焰下持续通电180min不击穿;


  2)950℃火焰下180min后浸水60min不击穿;


  3)950℃火焰下接受180min的敲击振荡而不击穿;


  1.2整根无接头交货


  NG-A系列耐火电缆出产过程中选用的金属套接连成型工艺,使得电缆长度可满意客户请求,然后做到整根无接头整盘交货。装置过程中能够整段敷设而且无需穿管。


  1.3绝缘可靠


  云母带绝缘可使NG-A系列耐火电缆的额外电压等级可达0.6/1kV,本商品的使用规模扩大到1kV的供电系统。


  1.4防水


  NG-A系列耐火电缆选用金属套接连成型工艺,能够做到中心无接头,杜绝了接头出进水景象,即便将BTL系列矿物绝缘电缆彻底浸水在水中,凭借其无缝金属套,也能够正常运转。


  1.5防鼠蚁


  NG-A系列耐火电缆由于接连成型金属套的存在,有用避免了鼠蚁对电缆破坏损害。


  1.6机械强度高


  NG-A系列耐火电缆紧固经用。咱们在规划耐火层构造时,思考了火灾条件笑各种也许的冲击,因而其紧固功能优于钢带铠装电缆。


  1.7耐腐蚀


  NG-A系列耐火电缆的金属护套具有高耐腐蚀性,关于大多数的装置来说,他不需要采取附加的防护办法;即便在电缆的金属护套易遭受化学品腐蚀或工艺污染严峻当地,由于电缆最外层有塑料外护套维护,他仍然安全。


  1.8节能环保


  NG-A系列耐火电缆线芯工作温度低于其他类型的电缆,因而在正常工作中BTL系列矿物绝缘电缆的线损低,节省了能耗,在有环保请求的项目中特别合适使用。


  1.9防辐射、寿命长(安全可靠)


  NG-A系列耐火电缆中使用的无机资料,耐辐射。可保证电缆具有稳定性,寿命长合耐久性,可适用于核电等范畴。


  二、标准规模


  NG-A系列耐火电缆的导体为圆形铜绞线,因而标称截面1.5mm2~6mm2可出产,2~37芯;标称截面10~240mm2可出产1~5芯,120~630mm2可做单芯。


  三、供货周期


  由于工艺领先,出产效率高,废品率低,NG-A系列耐火电缆供货周期较短,一般可在7个工作日交货。

四、产品结构





wzy0910 --- 2019-03-31 10:27:30

2

受累问一下,长期工作状态下云母带析出的挥发物,会不会对绝缘性能产生影响?
abcdef1234 --- 2019-04-15 11:15:49

3

一、NG-A(BTLY)电缆型号名称及产品结构:


电缆型号: NG-A(BTLY)

       名      称:隔离型(柔性)矿物绝缘防火电缆

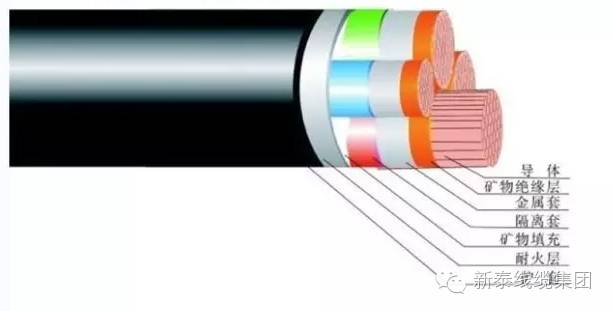

NG-A(BTLY)电缆结构:

1、导体为圆形铜绞线
2
、绝缘层为云母带
3
、金属套为连续铝或铝合金金属管
4
、隔离套(交联绝缘)
5
、耐火层(在其外覆以火焰下不熔不燃可膨胀阻火的无机物—MgOH2AIOH3

生产范围:

型号

规格(mm2

芯数

额定电压

NG-A(BTLY)

2.5-6

2-61

0.6/1kV

2.5-95

2-5

10-300

1

  执行标准:企业标准

二、NG-A(BTLY)电缆性能:
BTLY
电缆长度可根据用户需要,实现整根无接头整盘交货。
BTLY
矿物绝缘电缆敷设时可不必另行穿管,具有BTTZ同等的防水、防冲击功能。同时BTLY系列矿物绝缘电缆具有良好的防蚁、防鼠、防辐射等功能,保证电缆更具有稳定性、寿命长和耐久性。工作温度低、线损小、抗过载能力强,使用寿命长、安全性高,尤其在有环保要求的项目中更适合应用。
BTLY
电缆的导体是由多股铜线绞合而成,绝缘层采用矿物质绝缘材质。铝护套采用铝质软护套,经特殊工艺加工,隔离层采用氢氧化镁或氢氧化铝矿物质材料,外护层采用低烟无卤或更好的塑料性材质。 BTLY电缆较之BTTZ系列金属外护套电缆相比,可以做到连续大长度、240mm以内可以多芯成缆,克服了接头过多的缺点。
BTLY
电缆用铝为主要材料金属管挤出或焊接代替铜管拉拔不但简化了工艺提高了效率,而且使产品成本大幅下降。用铝管之所以能代替铜管,在高温火焰下不熔,得益于铝管外挤覆的膨胀耐火层:在火焰侵袭下膨胀层发泡固化,形成厚厚的屏障阻隔了火焰对铝管的直接喷射。不但铝管的完整性得以保存,而且使云母带受热温度降低至600以下,云母带绝缘的稳定性得到提高(云母带的绝缘电阻随温度的降低而上升)。

三、NG-A(BTLY)电缆主要工序介绍:
绕云母带
