介绍几种矿物绝缘电缆产品

一、(NG-A)BTLY


1产品结构图


2检验标准


在火焰950±40180分钟,线路不击穿,线路通电性能保持完整,在650±4030分钟后,承受15分钟水喷淋或水浸,线路通电性能保持完整。

在受火温度950±40℃,15分钟燃烧试验后,承受敲击震动而不破坏,线路保持完整;达到国家要求的BS 63872013《在火灾条件下保持电路完整性的电缆性能要求》。


3产品性能


防火特性:BTLY电缆严格遵循英国BS6387标准,发生火灾时能保证至少3个小时必要人员与财产抢救的宝贵时间。

非灾源性:BTLY电缆过载保护能力强,对大电流的冲击具有良好的耐受能力,即使在负载发生变化或线路发生短路时,也不会像普通电缆一样引起电缆着火,不会产生燃烧与延伸灾害。

阻燃特性:BTLY电缆的主要材料(无机物或无机化合物),决定了电缆本体的非燃性,因此不蔓延火灾、不传播火情。

载流值大:传输相同的电流量,BTTW电缆可比普通、阻燃耐火电缆减小12个截面等级。

耐压等级高BTLY重型电缆耐压等级1000伏。高于刚性矿物绝缘电缆。

防爆特性:BTLY电缆可定长生产,无中间接头,可阻止可燃性油蒸汽、可燃性气体和火焰通过电缆进入与电缆连接的电器设备而起防爆作用。

绝缘性:BTLY电缆具有在短路温度以上不变型、高耐火、火中三小时电路不问断、增强机械特性、增强耐化学性等特点,因此绝缘性能更高。

高温适应性:普通电缆的工作温度一般为7090℃,而BTLY电缆可在环境温度250℃的条件下长期工作,因此可以适应在一些具有特定要求的环境内正常工作。

防水特性:BTLY电缆在火灾条件下仍具有良好的抗水喷淋能力。

机械强度高:BTLY电缆通过高能β电子射线,产品具有良好的抗机械撞击能力。

环保特性BTLY电缆在火灾条件下,虽可能产生少量类似烟气的水汽,但无害于环境,完全克服了普通塑料电缆在火焰燃烧中所产生的烟雾和毒性对人员造成的“灾难”和二次灾害。



二、BTMMRZ

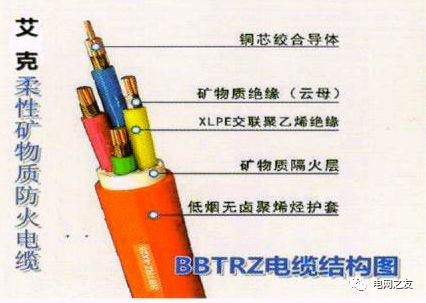

1 产品结构图



2检验标准


在保持柔软性能的同时又大大提高了防火性能,可在负载1000V工作条件下承受950℃、3小时的燃烧.同时具有抗喷淋、抗机械撞击的功能。


3产品性能


高温适应性:普通电缆的工作温度一般为7090℃,而BBTRZ电缆可在环境温度125℃的条件下长期工作,因此可以适应在一些具有特定要求的环境内正常工作。

防水特性:BBTRZ电缆在火灾条件下仍具有良好的抗水喷淋能力。

机械强度高:产品具有良好的抗机械撞击能力。

环保特性:BBTRZ电缆在火灾条件下,虽可能产生少量类似烟气的水汽,但无害于环境,完全克服了普通塑料电缆在火焰燃烧中所产生的烟雾和毒性对人员造成的“灾难”和“二次灾害”。

节能特性:相同的截面积,电缆的无功损耗会大大减少,长期使用会减少大量能源浪费。

安装性:BBTRZ电缆适用各种敷设方式,而且结构柔性,便于弯曲。中间无接头,无需专用终端,因此无附件之忧,一般电气人员均可按常规电缆的敷设方法进行。



三、BTTRZ/BTLYC

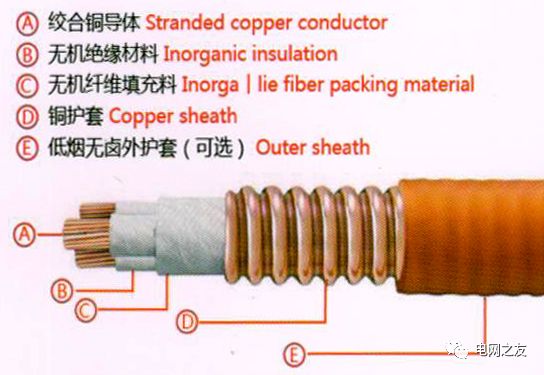

1产品结构图



2检验标准


JGT 3132014中华人民共和国建筑工业行业标准《额定电压061kv及以下金属护套无机矿物绝缘电缆及终端》。

市面上已经出现部分不良厂家采用铜带联锁铠装假冒YTTW的弧焊螺纹铜护套,联锁铠装并非密封工艺,与普通钢带铠装电缆无异,只是起到外力保护作用,致命点是无法防水,极易受潮短路。更无法通过英国标准BS 6387的喷淋防火测试,综合性能比普通电缆还差,相关单位谨防上当。


3产品特性


1防火性能优异,耐火等级不仅满足国标GBT19216 212003要求1000℃,180min,还可满足英国BS63872013中规定的CWZ三项试验(耐火C950180min,喷淋W65015min,击Z950~15min)

2连续长度长,不管是单芯,还是多芯电缆.其长度能满足供电长度需要,每根连续长度可达1000m以上;

3截面大,单芯电缆截面可达630mm2,多芯电缆截面可达70mm2

4具有柔性,电缆可以盘在电缆盘上,其弯曲半径610D,(D为电缆外径)!

5燃烧时无烟无毒,绝缘采用无机材料(不燃烧体),燃烧时不会产生任何有害气体,更不会发生2次污染,称得上是环保绿色产品;

6过载能力大,电缆不仅载流量大,而且具有较大的过栽能力。根据布线要示,通常电缆表面温度名≤70℃。若布线不可触摸.也不与可燃建筑材料相接触时,电缆护套温度可提高到105℃。过载时防火电缆长期工作温度可达250;

7耐腐蚀,有机绝缘耐火电缆有时需穿塑料管或铁管,塑料管易老化变脆,铁管易锈蚀,防火电缆有铜护套不须穿管,铜护套耐腐蚀性好;

8无电磁干扰,防火电缆与信息、控制等线在同一竖井中敷设时,在铜护套的屏蔽下,不会对信号、控制电线电缆传输的信息产生干扰;

9安全性好,防火电缆能在火焰中正常供电,起动灭火设备,减少火灾损失,对人身安全也特别可靠,其铜护套是优良导体,是最好的接地PE线.且连续到电缆全长,大大提高了接地保护灵敏度与可靠性;

10使用寿命长,无机绝缘材料耐温高,且不易老化,他寿命比有机绝缘电缆高许多倍。在正常工作状态下,其寿命可达100年以上;

11柔性防火电缆的包装运输和安装及配件近似于普通电缆,较简单;

12经济性好,柔性防火电缆由于制作工艺先进,安装简单,在同等条件下其综合费用比矿物绝缘电缆的费用明显降低。



四、BTTZ


1产品结构图



2检验标准


它具有耐高温、防火、防爆、不燃烧(250℃时可连续长时间运行,1000℃极限状态下也可作30min的短时间运行)且载流量大、外径小、机械强度高、使用寿命长,一般不需要独立接地导线的特点。


3产品性能


1)完全防火BTTZ电缆自身完全不燃烧,同时也不会引发火源。即使在有火焰烧烤的情况下,只要火焰温度低于铜的熔点温度,火焰消除后电缆无需更换仍可继续使用。在被火焰烧烤的情况下不会产生有毒的烟雾和气体。

2)过载保护能力强,线路过载时,只要发热达不到铜的熔点温度,电缆不会受损。即使瞬间击穿,击穿处氧化镁晶体也不会形成碳化物,过载消除后,电缆性能不会产生变化,仍可继续正常使用。

3)工作温度高,由于绝缘层氧化镁晶体的熔点温度远高于铜的熔点温度,因而电缆最高正常工作温度可达250℃,短期内可在接近铜的熔点温度1083℃下继续运行。

4)防腐、防爆性能好,由于采用无缝铜管作护套,所以BTTZ电缆具有防水、潮气、油和一些化学物质侵害的性能,铜管具有相当的机械强度故有较好的防爆性能。

5)使用寿命长BTTZ电缆全部由无机材料构成,因而不存在绝缘老化,使用寿命可达到普通电缆的3倍以上。

6)敷设灵活性较大BTTZ电缆可以与普通电缆敷设在桥架上,同时也可以采用专用支架明敷,比普通电缆敷设更具灵活性,也节省了电缆桥架的投入,可以降低工程整体造价。
