近几年,矿物绝缘电缆以其优越的耐火性能被广泛应用在高层建筑、公建以及人员密集的体育场馆、剧院、车站、机场等在安全条件要求较高的重要部门和使用环境恶劣的场所。


矿物绝缘电缆是将铜导体(熔点1083℃)嵌置在以充分干燥的,紧密质实的氧化镁粉末(熔点2800℃)做为绝缘材料的无缝铜管(熔点1083℃)中做成的电缆,在火灾环境(高温、水淋、重物坠落)下能保障消防线路供电的可靠性。整个电缆全部由无机材料构成,它与使用有机绝缘材料的电缆相比,具有突出的耐火、耐高温、耐辐照的特性。其长期使用温度可达250℃。其外径被压扁至三分之一时,绝缘也不损坏,仍可正常使用;其铜护套本身又是一根很好的接地线,可提供良好的低接地电阻等等优点。此外矿物绝缘电缆还具有无烟无毒、载流量大、防爆、耐腐蚀、使用寿命长、机械强度高等优点。


矿物电缆用做绝缘的氧化镁粉末极易吸收潮气。尽管矿物电缆的绝缘电阻值可做到100MΩ以上,一旦受潮,就会使绝缘电阻值大幅度降低,甚至降到0.5MΩ以下。因而矿物电缆终端密封和中间接头密封就成为矿物电缆施工的关键。


1、工程概况


本工程建筑面积12.9平方米,其中矿物绝缘电缆用量达到了将近五万米的量,由于矿物绝缘电缆用量大、造价高、易受潮,因此在施工中必须选派熟知矿物绝缘电缆特性以及熟练制作终端头和中间头的工人进行施工和电缆敷设。


2、矿物绝缘电缆选用技术要点


2.1 矿物电缆生产长度有限,在电缆敷设长度不够时,需要中间连接器。但电缆接头越多,则封端越多,电缆绝缘电阻值难以保证。而且中间连接器价格很高。因此矿物电缆订货时,应根据设计图纸和现场情况,明确要求厂家提供一定长度的矿物电缆,以尽量减少中间接头。另外例如BTTZ-4×25多芯电缆最大长度为98米,现场实际长度超过98米时,可采用4×(BTTZ-1×25)单芯电缆(其最大长度为560米)以减少中间接头。



电缆技术参数表

型号

电缆外径mm

成品电缆最大长度m

型号

电缆外径

成品电缆最大长度m

BTTZ 1×2.5

6.6

1000

BTTZ 2×4

11.3

360

BTTZ 1×4

7.2

1000

BTTZ 2×6

12.4

300

BTTZ 1×6

7.7

1000

BTTZ 2×10

14.2

230

BTTZ 1×10

8.8

900

BTTZ 2×16

16.2

170

BTTZ 1×16

9.8

700

BTTZ 2×25

19.1

130

BTTZ 1×25

11.1

560

BTTZ 3×4

11.9

350

BTTZ 1×35

12.2

400

BTTZ 3×6

13.0

270

BTTZ 1×50

13.6

340

BTTZ 3×10

15.1

200

BTTZ 1×70

15.2

250

BTTZ 3×16

17.6

150

BTTZ 1×95

17.4

170

BTTZ 3×25

20.2

100

BTTZ 1×120

18.8

146

BTTZ 4×4

12.9

300

BTTZ 1×150

20.4

121

BTTZ 4×6

14.2

220

BTTZ 1×185

22.9

99

BTTZ 4×10

16.3

170

BTTZ 1×240

25.8

75

BTTZ 4×16

19.3

110

BTTZ 1×300

28.6

60

BTTZ 4×25

22.6

98

(备注:成品电缆最大长度各厂家稍有差别)


2.2 在下列情况应选择采用塑料护套的矿物电缆:①明敷在建筑物有美观要求的场所②有氨及氨气或其他对铜有强烈腐蚀作用的化学环境③电缆最高使用温度超过70℃但低于90℃,同其他塑料电缆敷设在同一电缆桥架、电缆沟时,或人可能触及的场所。


3、矿物绝缘电缆终端头制作工艺

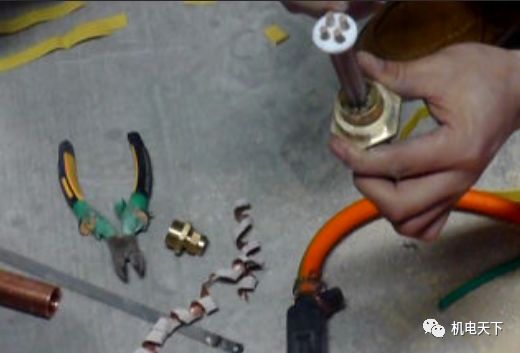

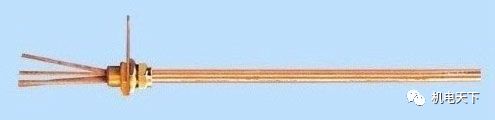

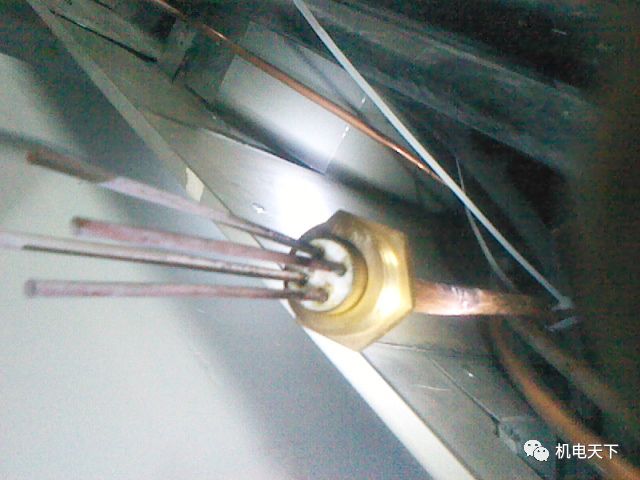

矿物绝缘电缆终端头成品示意图

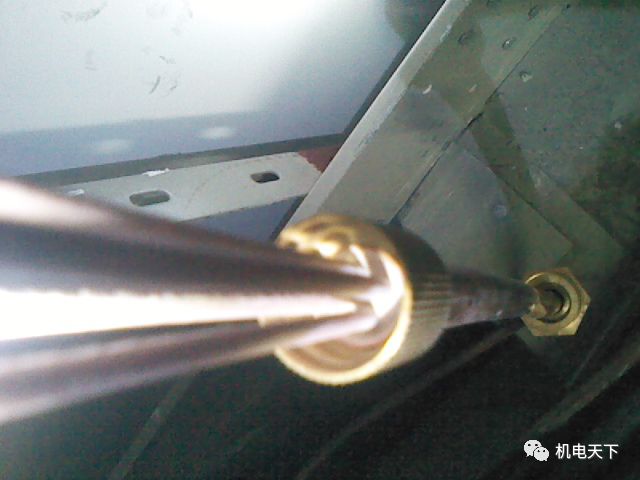

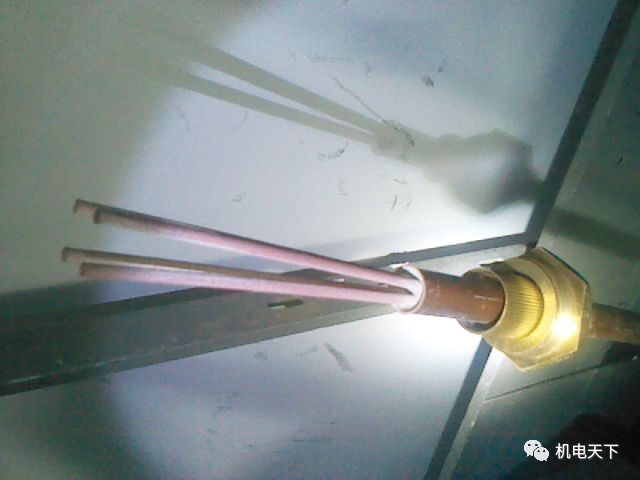

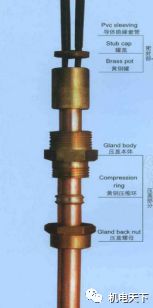

矿物绝缘电缆终端头内部结构图

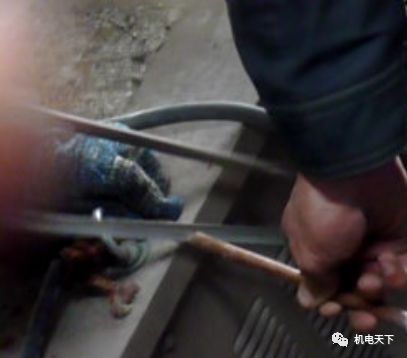

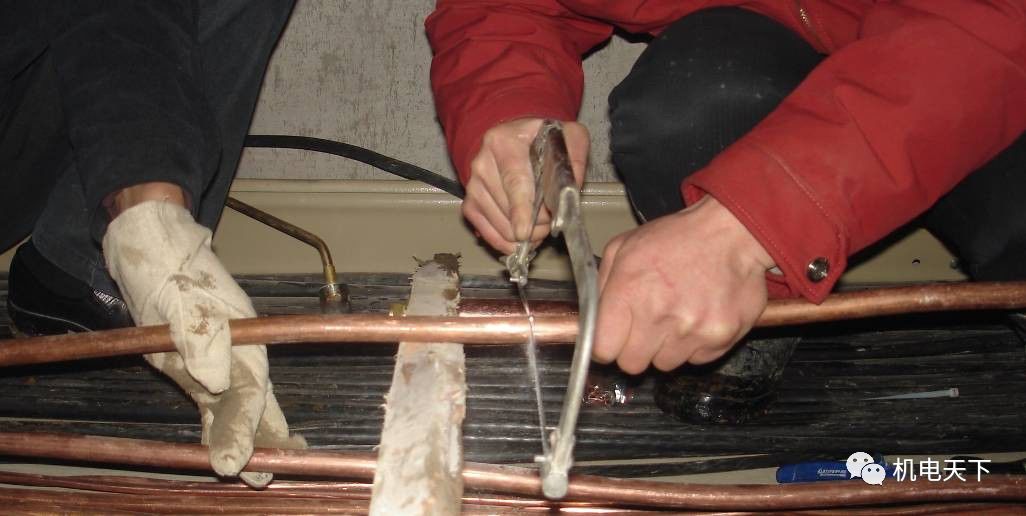

3.1、将电缆按照所需长度先用管子割刀在矿物电缆的拟切断位置和矿物电缆拟剥皮末端上面割两道痕线,用手锯按照矿物电缆的拟切断位置进行切割。

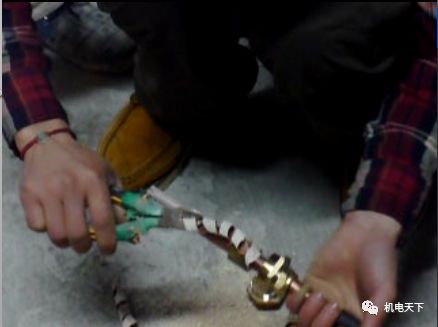

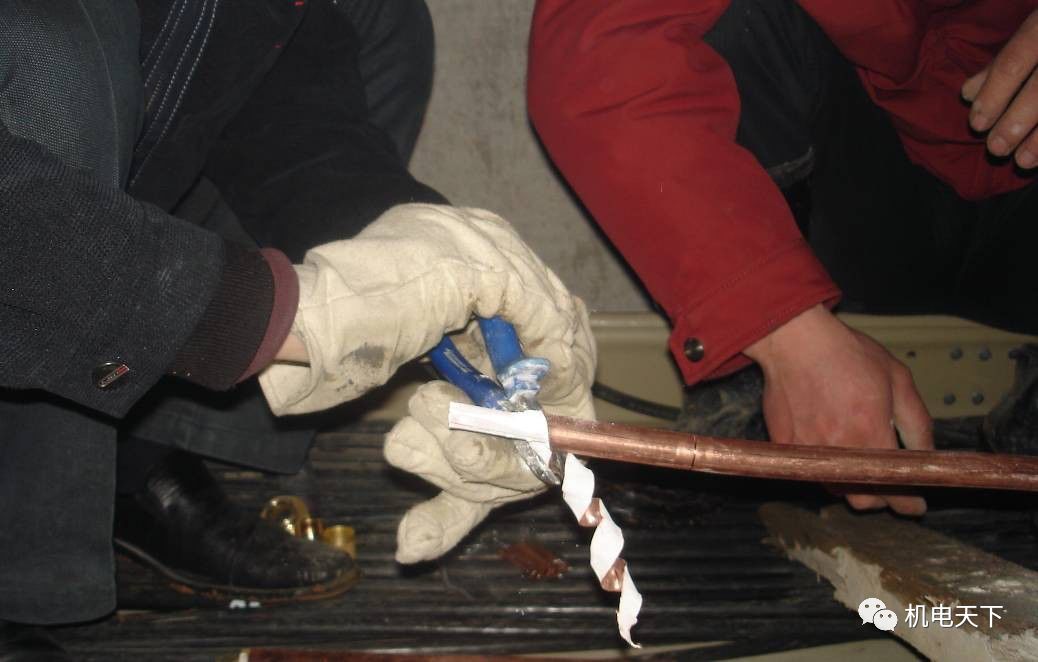

3.2、再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转,以一步步地夹住护套铜皮的边并以较小角度进行转动剥离,直到矿物电缆拟剥皮末端割痕处。

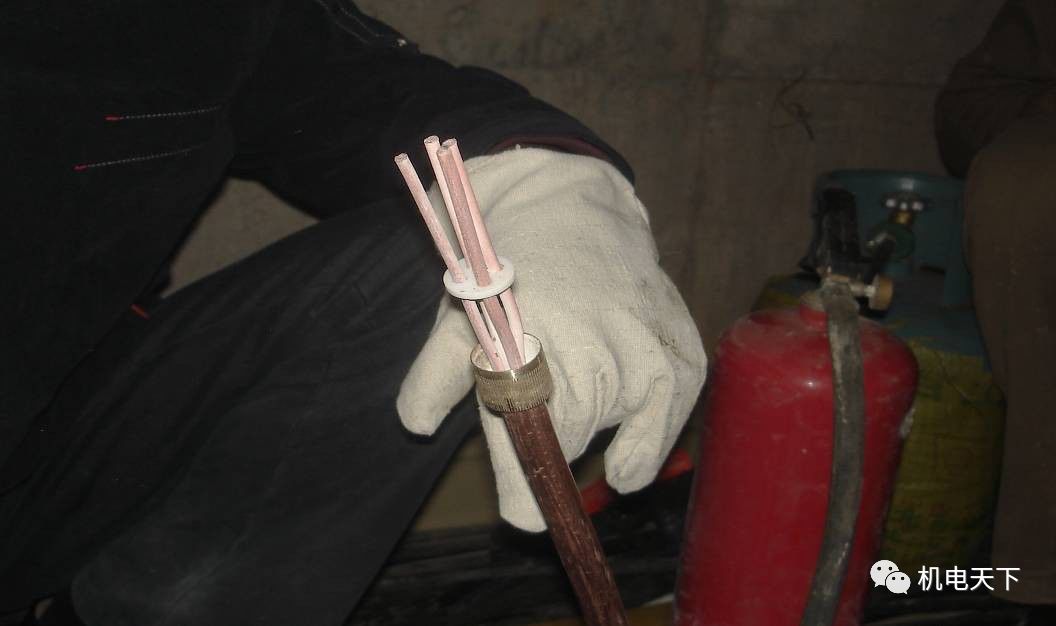

3.3、用清洁的干布或砂纸彻底清除外露导线上的氧化镁绝缘料,然后将束头套在电缆上,并将压盖的零件垂直拧在电缆护套铜皮上。开始时应用手束拧,并用束头在零件上滑动来检查压盖的垂直度。确认垂直后再用管丝钳夹住压盖的滚花座继续进行安装,直至护皮一端低于压盖内局部螺纹处。

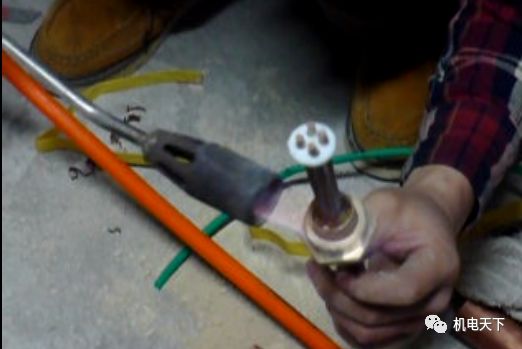

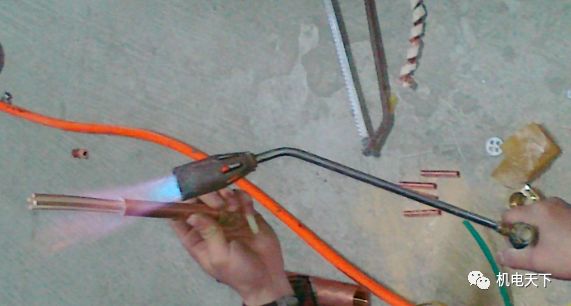

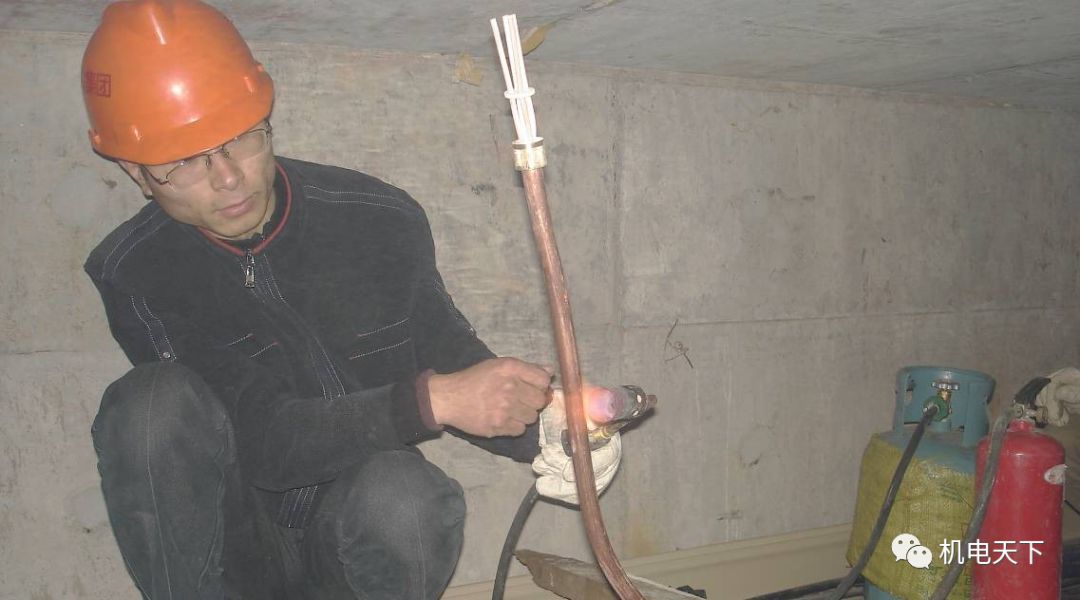

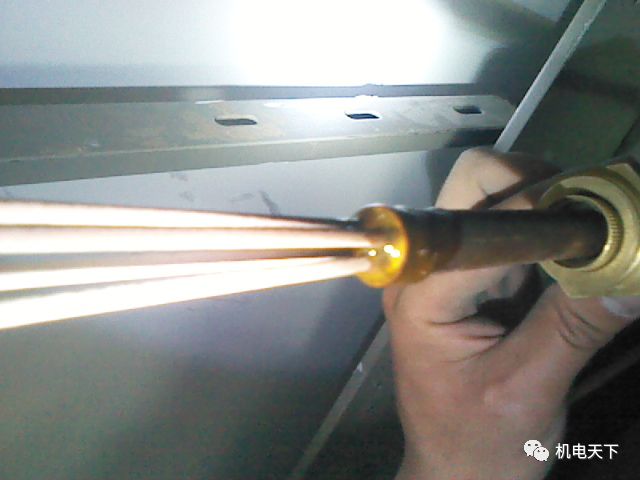

3.4、从约距电缆敞开端1米处用喷灯火焰加热电缆进行防潮,并将火焰不断地移向电缆敞开端,以便将水分排出干净,且只可向电缆敞开端移动火焰,以免将水分驱向电缆内部。

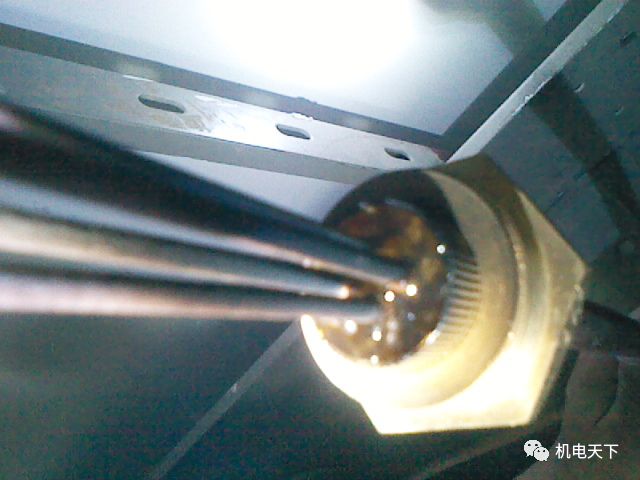

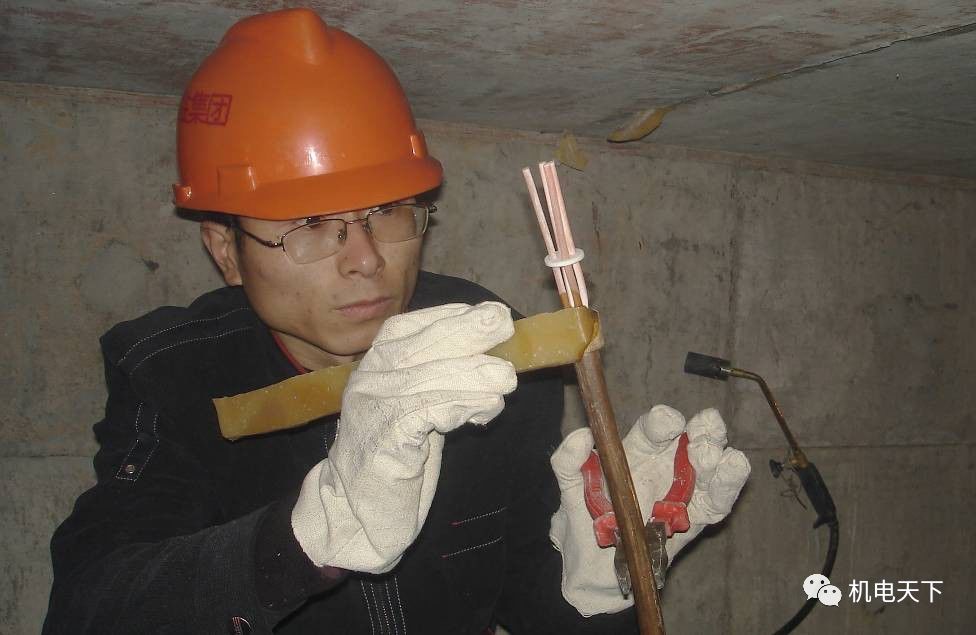

3.5、用欧姆表分别测量一下线芯与线芯、线芯与护套之间的绝缘电阻,测量值必须达到200MΩ以上,若测量结果达到要求,则可以在压盖内注入封口膏,封口膏应从一侧逐渐加入,以便将空气排尽。等封口膏加满,再压上罐盖,做好密封处理,接着用热缩套管把线芯套上,用喷灯热缩。




4、矿物绝缘电缆中间接头制作工艺

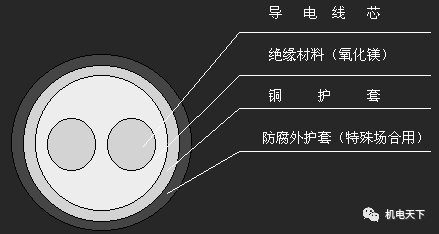

矿物绝缘电缆截面图

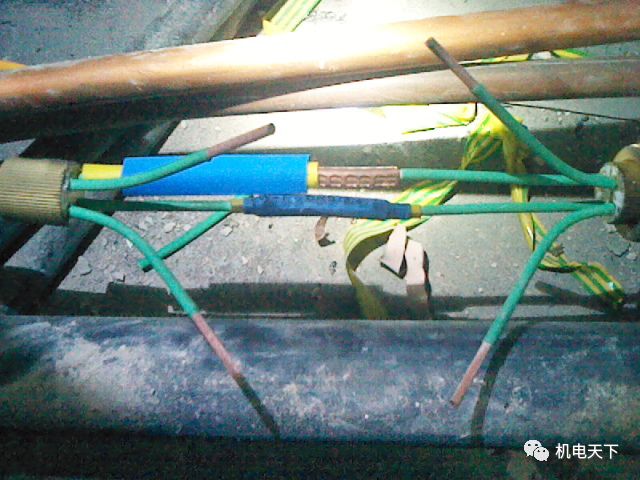

4.1、如3.1、3.2和3.3同样的切割剥皮方法,所不同的就是要在电缆切断前把头子和丰碑套上再把电缆皮剥掉,然后把铜棒上氧化镁粉察干净,再用尖嘴钳把氧化镁粉调半颗米的小槽便于打胶不要调太深了,并保证铜皮是个喇叭口,丰碑不会掉出来。


4.2、用液化石油气进行驱潮,以利于后续的打密封胶。




4.3、打密封胶前把槽里的灰清理干净,打完胶看看有没有气泡如有在补一下,然后把螺丝推上来固定好,待胶水灌满后加热融化,最后将把白色垫片推下来扣平。

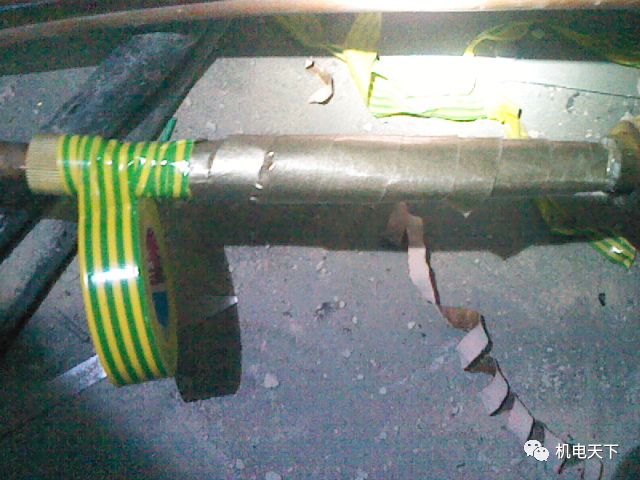

4.4、再套上热缩管,保证有两层热缩管,使用云母带最少包两到3根,外面再包一层,再用普通绝缘胶带固定,然后铜管推过来螺丝用扳手上紧,使得管子要放在中间。




5、安装敷设

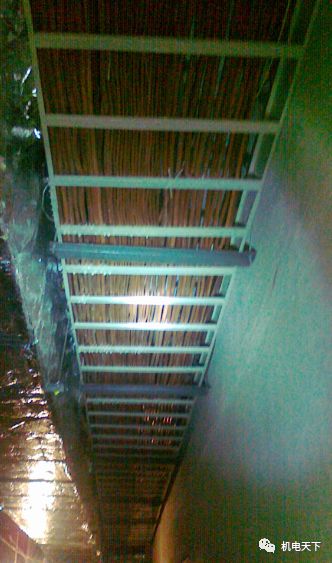

本工程矿物电缆水平敷设均为沿梯式桥架敷设,由于桥架内全部是矿物绝缘电缆,所以不必考虑电缆本身的防火、阻火措施。


   电缆敷设的全部部径应满足表1规定的电缆允许最小弯曲半径的要求。


1矿物绝缘电缆弯曲半径


电缆外径D(mm)

D<7

7≤D<12

12≤D<15

D≥15

电缆内侧最小弯曲半径R(mm)

2D

3D

4D

6D

注:多根不同外径的矿物绝缘电缆相同走相时,为达到整齐、美观的目的,电缆的弯曲半径参照外径最大的电缆的进行调整并符合相应的最小弯曲半径要求。


在矿物电缆安装敷设的时候,由于矿物电缆比较硬而且弯曲过大容易损坏矿物电缆的绝缘,同时还要满足上表的弯曲半径以及整齐美观的效果,因此无论在水平桥架内敷设还是在梯式桥架内敷设,都必须调直后再敷设到桥架内。矿物电缆水平和垂直敷设的固定间距见表2。


2 电缆固定间距

电缆外径D(mm)

D<9

9≤D<15

D≥15

固定点之间的最大间距

水平

600

900

1500

垂直

800

1200

2000



水平敷设


垂直敷设


6、矿物绝缘电缆的应该注意的几个事项


6.1 矿物电缆柔性很差,施工放线要保持顺直很难。为此,要注意以下几个问题:


①线槽吊架尽量用 L 型吊架,在地面放线时便于放入线槽中。

②线槽在跨越梁等处,注意其高低过渡段适当加长,使线槽平缓过渡,其倾斜角不大于30°,否则这“弯曲”段电缆难以放入线槽内。

③在选择线槽时,要适当加大线槽尺寸,根据电缆截面选用线槽时,矿物电缆的截面可加倍考虑,特别是宽度在100mm 以下的线槽,线槽偏小常使线槽难以上盖。


6.2 有个别的矿物电缆,封端施工时,如果严格按照标准设计工艺操作,其绝缘电阻反复两次都不能达到要求,很可能是其电缆外皮无缝铜管有“砂眼”所致,应尽快与厂家联系解决,以免浪费工时。


6.3 如果矿物电缆厂家提供的封端附件及材料性能不佳,尽管矿物电缆的绝缘电阻值初始做到200MΩ以上,但在潮湿的环境下有降到0.5MΩ以下的可能。特别是有些使用矿物电缆的回路平时不通电,如处在待命状态下的消防电气回路,其矿物电缆的绝缘电阻值应该定期检测,绝缘电阻降到0.5MΩ以下的及时处理,以免影响使用功能。


6.4、在电缆的敷设过程中,或敷设安装好之后,一定要严格禁止带电的电焊龙头线在电缆上拖动或碰撞,因为带电的电焊龙头线会与矿物绝缘电缆的铜护层(相当于接地线)产生碰焊火花,以致熔化铜护层,导致电缆铜护套层产生孔洞,引起空气中的潮气被氧化绝缘吸收,电缆的绝缘电阻值降低。有时还找寻不到产生孔洞的故障段,还会怀疑电缆制造厂的产品有问题,所以这一点是一定强调的。


6.5、在敷设、安装过程中应勤测电缆的绝缘,发现问题及时处理。在电缆敷设前后以及终端、中间接头制作前后应多次测量电缆的绝缘电阻值,并进行前后比较,以保证每一个安装步序电缆的质量都是完好的。同时,无论电缆的截断或暂停施工,还是要放置一段时间再施工,一定要及时做好电缆的封端,以免氧化镁绝缘层受潮。


6.6、在电缆线路敷设好后,如果没有中间接头,则可直接做终端头;如果有中间接头,那么应该先做中间接头再做终端头,否则将增加核对相位的麻烦工序。


6.7、矿物绝缘电缆的铜护套可作接地线使用,但必须接地,且是一端接地。


7、结束语


传输相同的电流,矿物绝缘电缆比低烟无卤阻燃电缆价格低3%~5%;当铜护套作接地线时,将四芯矿物绝缘电缆用于三相五线制时,可以节约电缆投资的 10%;矿物绝缘电缆的外径比塑料电缆小1/3,同样回路数的电缆,矿物绝缘电缆所需桥架仅为塑料电缆所需桥架的3/4 ,可节约2 0%的桥架投资;矿物绝缘电缆无需防火桥架,与塑料电缆比可节约20%桥架投资,如果用支架、吊架等方式敷设矿物电缆,用与桥架的投资可节约50%以上。由于它的材料全部是无机物组成,所以基本不老化,使用寿命长。


  随着技术的成熟和生产线大规模生产能力的形成,矿物绝缘电缆使用成本将会更低,同时由于人们对电缆安全性、可靠性的要求越来越高。矿物绝缘电缆以其所具有耐火、耐高温的特性将广泛应用于高层建筑、危险区域及防爆场所、高温场合及重要公用设施。只要注意了施工安装工艺,矿物绝缘电缆的各种优异性就能被充分的展现出来。
