电线电缆网 > 线缆设计|参数计算 > 多对对绞线的集合外径如何计算(完整版)

多对对绞线的集合外径如何计算 - 无图版

gxsun --- 2019-04-28 09:14:27

1

各位大神,请教下,多对对绞线的集合外径如何计算啊?

daoshudiyi --- 2019-04-28 10:01:55

2

给你个大概算法 可以估算到差不多的外径

多对对绞线成缆外径=根号n x(1.8~2.2)xd

n代表多对对数

1.8~2.2=节距越小,对数越少取值越大(取值已实际情况选择相应系数)

d代表单芯芯线外径


3楼的实用 可以看三楼



newren --- 2019-04-28 10:11:00

3

我的算法
比如4对单根外径1.2mm的
先按8根1.2mm一次绞算出一个外径
然后按照4根2.4mm一次绞算出一个外径  取两个外径平均值
slikin --- 2019-04-28 16:09:39

4

=SQRT(对数)*系数*单芯OD,其中系数,3~4对,取2.1~2.5,5~8对,取2.0,9对以上,取1.9,2对有包带,一次成缆OD=2.414*od+6h,其中od为芯线外径,h为包带厚度,2对无包带,一次性成缆OD=3.3~3.4od,谢谢。

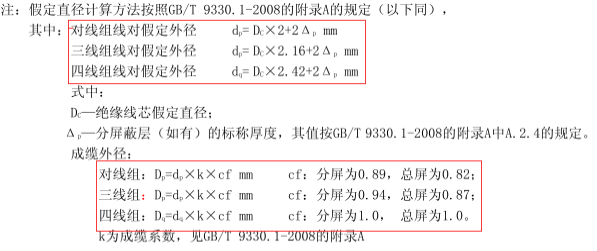

1210707738 --- 2019-04-29 08:28:39

5
