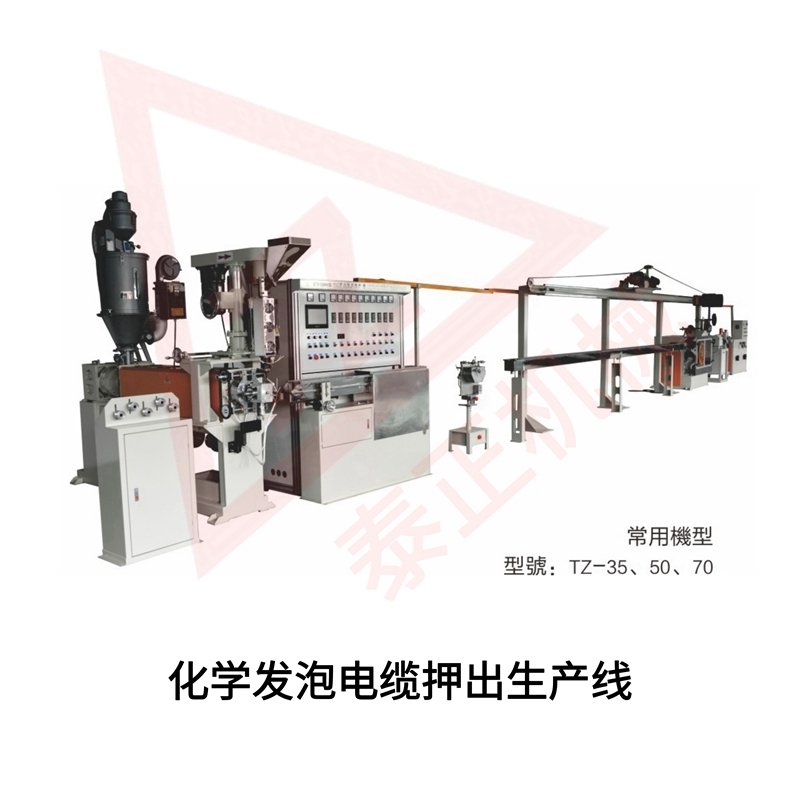

一、化学发泡押挤出机生产线用途:



适用于通讯电缆,数据电缆,同轴电缆,射频电缆、CAT5E、CAT6、IEEE1394、DVI、HDMI等芯线的双层共挤化学发泡或实心芯线押出。



二、化学发泡押挤出机生产线特点:



本机所生产之线缆产品达到国家标准。 适用材料:FM-PE、PE、PP、PVC、SR-PVC。本机速度:发泡芯线(Max)400m/min、实心芯线(Max)600m/min。

1.品质控制:配备外径与电容检测装置,全程控制产品的外径,发泡度等工艺参数。

2.机头:选配进口机头,实现内外层精密押出。

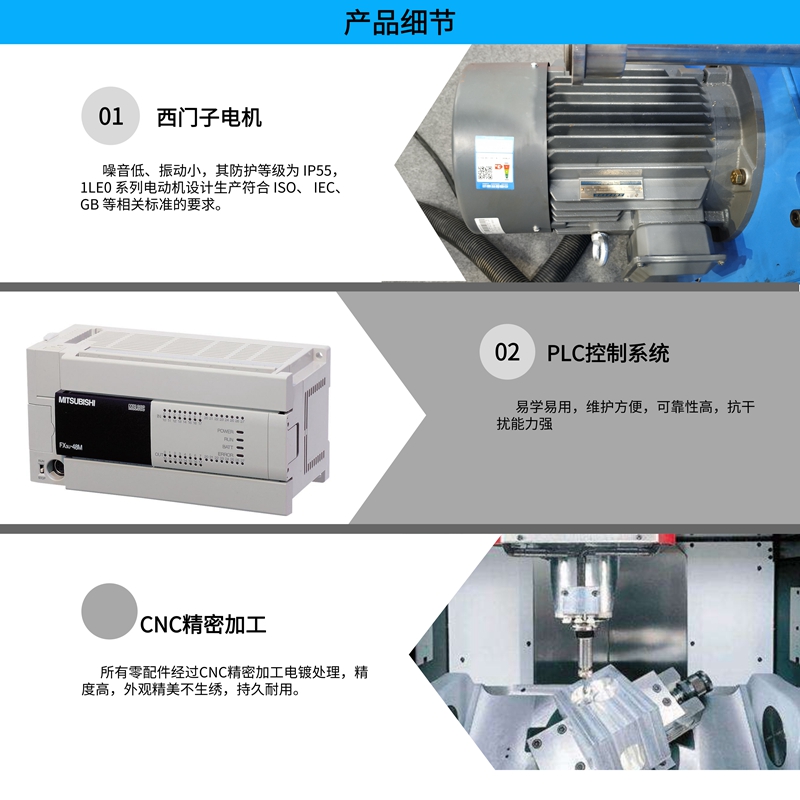

3.采用进口变频器+ PLC触摸屏控制 +专业数控软件,装备工业计算机,存储显示,能及时修正工艺参数,调整、监控生产线状态。

4.可生产双层共挤泡皮F-S电缆,三层共挤S-K-S发泡电缆。

5.配备精确的外径与电容检测反馈装置,使生产线构成闭循环反馈系统,全程控制电缆的绝缘外径,发泡度,偏心等参数。

6.选配水中电容测试仪+自动反馈控制系统,系统根据电容反馈值自动调节机头与水槽距离以控制发泡度。



三、化学发泡押挤出机生产线组成:

本机由主动放线机 、整直器、铜线预热器、φ25辅机、φ30主机、电气主控柜、前段移动恒温水槽、镭射测径仪、后 段10米单层水槽、水中静电测试仪(安装在冷却水槽内)、双主动牵引机、12米斜式储线架、 高频火花机、双轴收线机等组成。

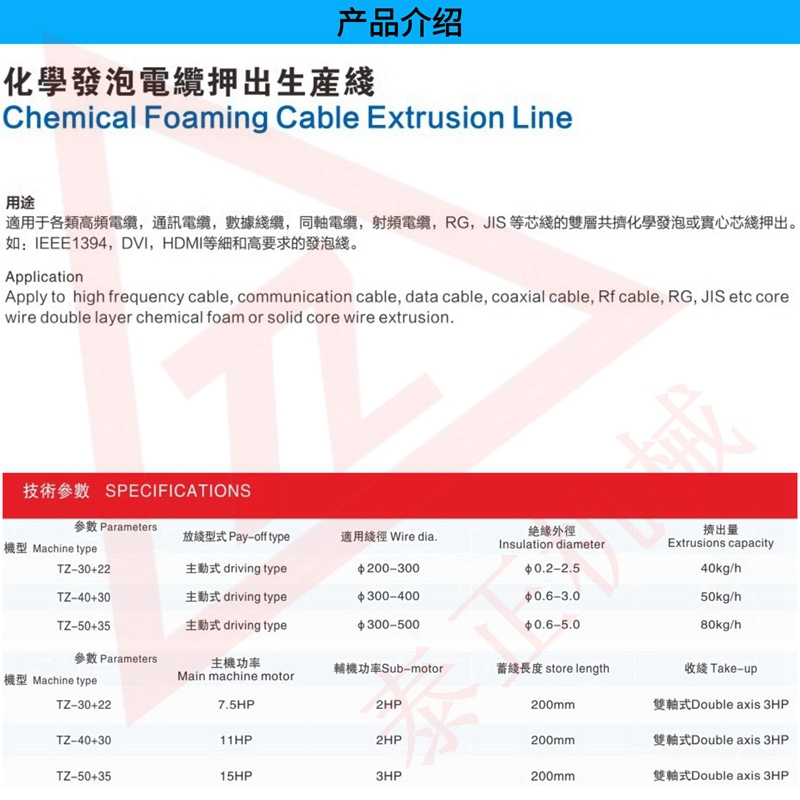

四、化学发泡押挤出机生产线参数

型号

QF-25+20

QF-30+25

QF-40+30

QF-45+35

QF-50+35

进线规格

AWG38-32

AWG36-30

AWG34-28

AWG32-26

AWG30-24

押出材料

Foam-PE,   HDPE, PU, PVC, etc

螺杆长径比

28:1+18:1

28:1+18:1

28:1+18:1

28:1+18:1

28:1+18:1

主机动力

7.5HP

10HP

15HP

15HP

20HP

注条机动力

2HP

3HP

3HP

3HP

5HP

最高产量

20kg/h

30kg/h

40kg/h

50kg/h

60kg/h

最高线速

350m/min

400m/min

500m/min

600m/min

600m/min

活动水槽

自动移动回馈型恒温活动水槽,配拭水器

U型水槽长度

8m

8m

10m

10m

10m

引取功率

3HP

3HP

3HP

3HP

3HP

放线型式

无轴式动力放线,滑块移动调节放线张力,配导体张力显示,断线保护。

收线形式

双轴式放线,马达变频调速,可单动/联动运转,米到停机,光杆排线或马达排线。

放线盘径

Φ200-Φ300

Φ300-Φ500

Φ300-Φ500

Φ300-Φ500

Φ300-Φ500

收线盘径

Φ300-Φ400

Φ400-Φ630

Φ400-Φ630

Φ400-Φ630

Φ400-Φ630
