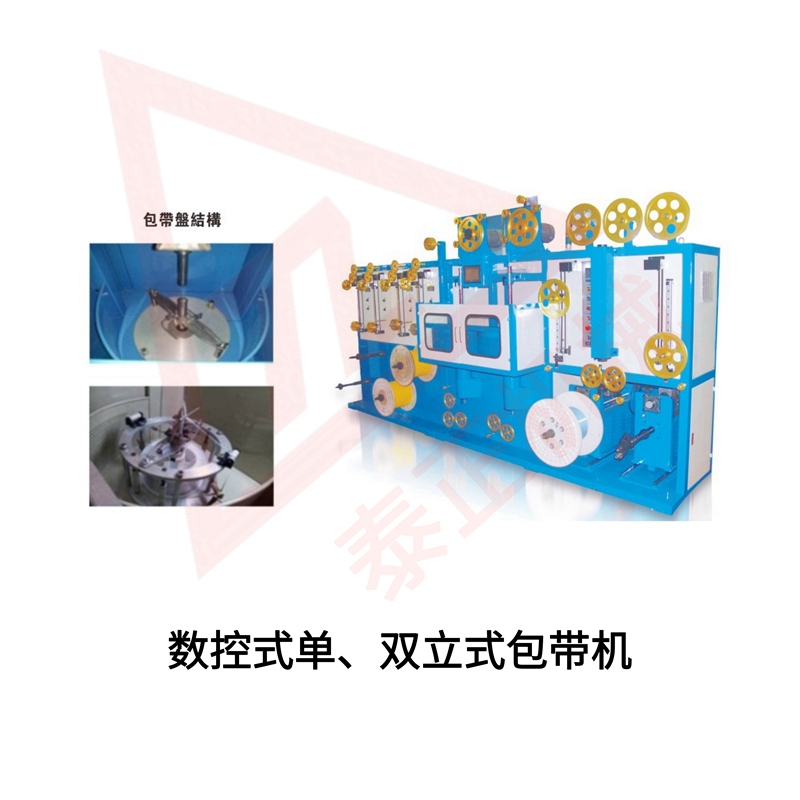

数控式单、双层立式包带机

一、用途：

适用于DVI\HDMI\SATA\IEEE1394等高频数据线单双层包带，同步完成热熔缩带加热自沾工作。

二、特点：

1．极细线缠绕与高精度绕包+热熔一次完成。

2．包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整

3．触摸屏设定重叠率,PLC控制,加减速及正常工作时包带形成点稳定不动

4．收线排位采用轴排式结构，排幅排距任意设定

三、技术特点：

1．高转速,生产效率是传统包带机的2.5倍

2．包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整

3．触摸屏设定重叠率,PLC控制,加减速及正常工作时包带形成点稳定不动

4．收线排位采用轴排式结构，排幅排距任意设定

5．制作HDMI,DP,ATA ,SATA ,SAS等高频线材,合格率100%

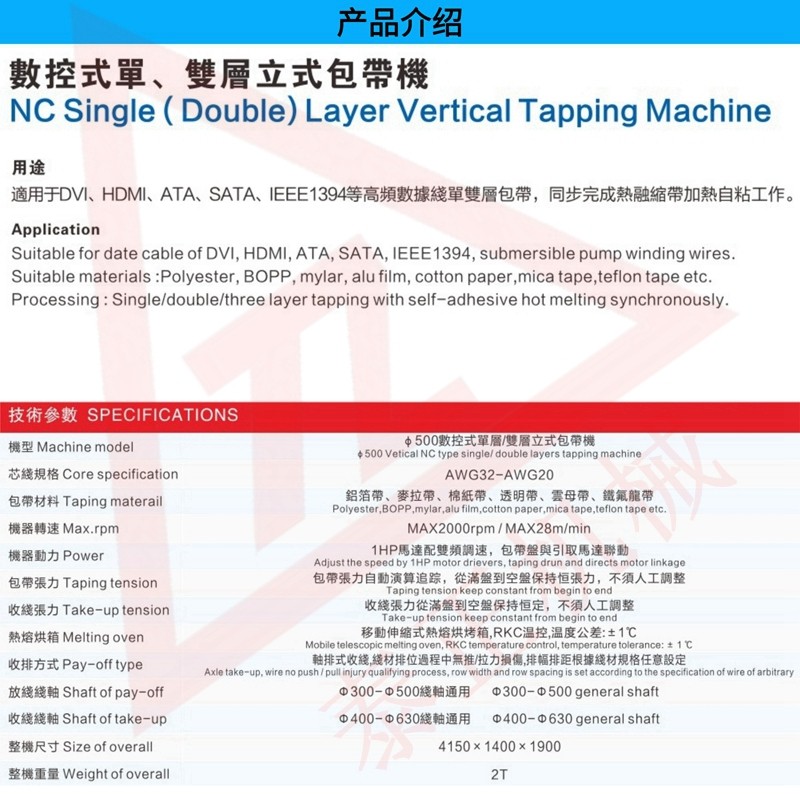

四、技术参数：

机器型号 TF-500数控式双层/单层立式包带机

机器用途 适用于绞合线,并行线双层/单层连续中心绕包包带

芯线规格 32AWG–20AWG

包带材料 **带,麦拉带,棉纸带,透明带,云母带,铁*龙带

机器转速 MAX2000rpm / MAX28m/min

机器动力 1HP马达配变频调速,包带盘与引取马达联动

包带张力 包带张力自动演算追踪,从满盘到空盘保持恒张力,不须人工调整

收线张力 收线张力从满盘到空盘保持恒定,不须人工调整

扁平电缆方式 轴排式收线,线材排位过程中无推/拉力损伤,排幅排距根据线材规格任意设定

放线型式 直线滑轨+滑块重锤张力式动力放线,配变频调速,设断线保护功能

整机尺寸 4150*1400*1900
