勃姆石在阻燃、导热行业中的应用

一、什么是勃姆石

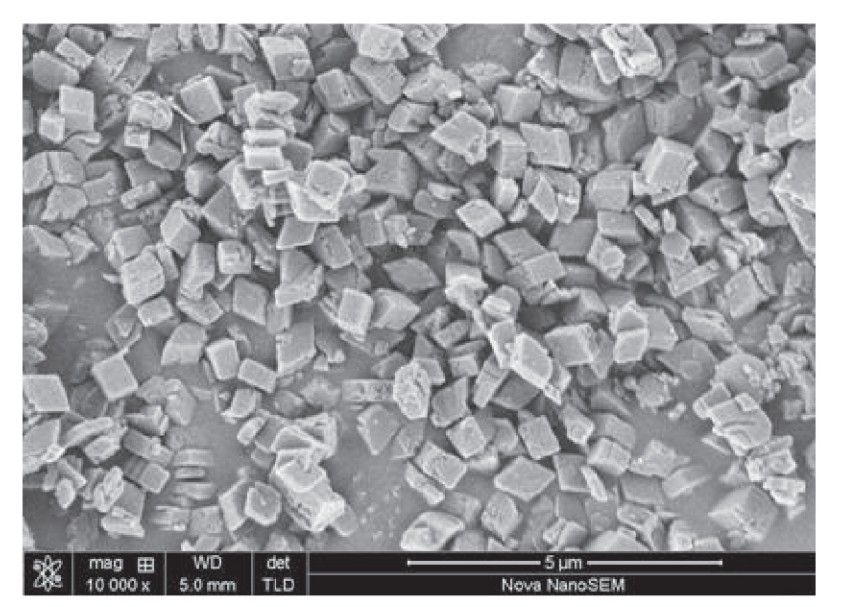

勃姆石是一种新型填料，分子式为γ—AlOOH，因德国化学家约翰 勃姆首先发现认识而得名。BG为细小白色晶体，结晶完整，晶粒完整、晶粒细小，吸油值低，热稳定性高、热导率高。

二、勃姆石的作用

BG可在聚合物中起增强作用，能提高复合材料的阻燃、热变形温度、导热性等。采用原位聚合物制备PA6/BG纳米复合材料，当BG质量分数为15%时，材料的拉伸弹性模量高达4230MPa，几乎是纯PA6的两倍，复合材料的热变形温度（HDT）从纯PA6的67℃提高到155℃。

在硅胶体系中，当填充BG为200份时，硅橡胶导热率为0.85W(m·K)。而莫氏硬度只有3.5的BG可以克服氧化铝容易磨损螺杆的缺点。

三、勃姆石的具体应用

壹石通勃姆石的主要成分为AlOOH，其热稳定性较好，在受热过程中一方面会分解产生水蒸气，吸收大量热量，稀释可燃性气体；另一方面能够生产Al2O3覆盖在材料的表面，起到隔热、隔氧的作用；

1. 在聚乙烯醇(PVAL)中使用37.5%的壹石通BG勃姆石能将极限氧指数(LOI)提升至30%。壹石通BG勃姆石能够强化PVAL的成炭作用，提高固相阻燃作用。

2. 而在环氧树脂中引入10%勃姆石后，能够显著提高材料的热稳定性，同时材料的LOI能够提升100%。

3. 在尼龙体系中，用熔融挤出法制备勃姆石质量分数为2%的PA6／勃姆石复合材料，材料的LOI增加了7.0%。

4. PA66体系中填充50%的勃姆石，可提高材料的热导率至0.75?W／(m·K)，同时材料的阻燃等级达到V–0级。

5. 勃姆石和MPP二元协效AlPi阻燃PA66／GF时，材料的拉伸强度和弯曲强度基本不变；

6. 勃姆石和MPP按照1∶1比例构成二元协效剂，协效AlPi阻燃PA66／GF时，相比全部采用MPP体系，炭层致密度显著提升，材料pHRR由279.4?kW／m²降低至158.6?kW／m²，同时单位质量损失材料的生烟量由105.9?g^-1降低至87.1?g^-1，说明勃姆石相比MPP具有更好的抑烟效果。

7. 在垂直燃烧等级不变的前提下，勃姆石和MPP二元协效剂能够减少AlPi 和MPP的用量。

8. 采用勃姆石部分替代MPP，对AlPi阻燃剂的析出并无影响，但是能够有效减少MPP阻燃剂在湿热老化过程中的析出数量，对于提升材料的稳定性、延长材料的使用寿命具有非常重要的意义。
