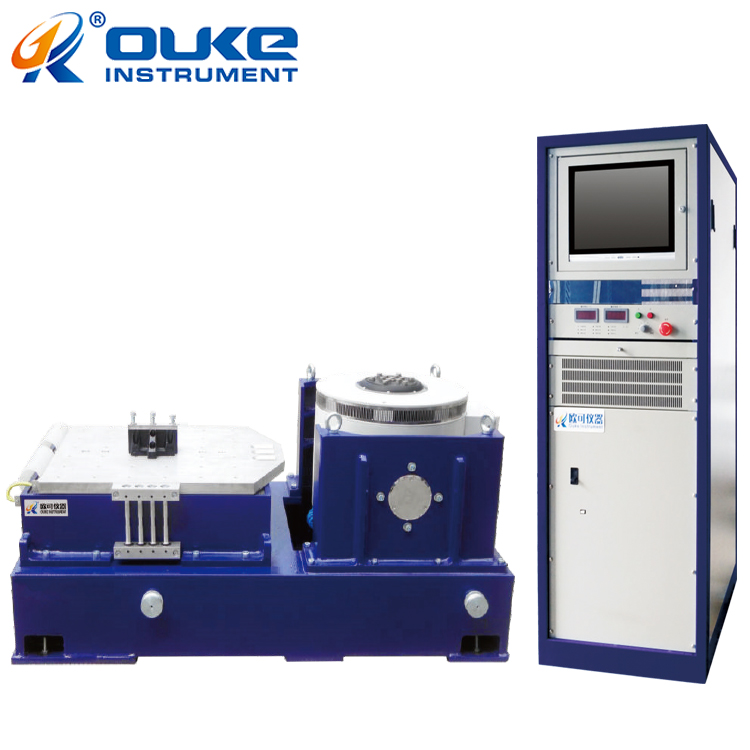

  电动式随机振动测试系统用途:

  欧可仪器扫频振动试验台广泛适用于国防通讯,电子,汽车摩托车,家电等行业,该类型设备适用发现早期故障,模拟实际工况考核和结构强度试验,本系列产品应用范围广泛,适用面宽,试验效果显着,可靠。

所发布的各款试验设备价钱仅为象征性的展示,不能作为实际价,实际价钱以欧可仪器业务员根据客户的要求所做的报价单为准





  一、电动式随机振动测试系统应用范围:

  广泛用于国fang、军工、航天、、电子、通讯、交通等领域,因为任何产品在使用、运送、保存中会产生碰撞、振动,使产品在某一段时间产生不良,严重影响产品的使用和不必要的经济损失,为了避免这事态的发生我们就要提早知道产品或产品中的部件的耐振寿命。

  二、电动振动台基本技术参数:

  1、大试验负载KG:100

  2、台体尺寸L×H×W(cm):垂直50×20×50 水平50×26.5×50;

  3、振动台面尺寸L×W(cm):50×50;

  4、振动方向:垂直(上下)/水平(前后左右); ;

  5、扫频功能1~(600HZ,5000HZ客户自定):(上限频率/下限频率/时间范围)可任意设定真正标准来回扫频;

  6|、可程式功能1~(600HZ,5000HZ客户自定):15段每段可任意设定(频率/时间)可循环 ;

  7、调频功能1~(600HZ,5000HZ客户自定)在频率范围内任何频率必须在(大加速度<20g 大振幅<5mm);8、倍频功能1~(600HZ,5000HZ客户自定):15段成倍数增加,①.低频到高频 ②.高频到低频 ③.低频到高频再到低频/可循环;

  9、对数功能1~(600HZ,5000HZ客户自定):①.下频到上频 ②.上频到下频 ③.下频到上频再到下频--3种模式对数/可循环;

  10、电动振动台振动机功率(KW):2.2;

  11、振幅(可调范围mmp-p):0~5mm ;

  12、大加速度:20g;

  13、振动波形:正弦波;

  14、时间控制:任何时间可设(秒为单位);

  15、全功能电脑控制(另购):485通讯接口如要连接电脑做控制,储存,记录,打印之功能需另买介面卡程式电脑 ;

  16、精密度:频率可显示到0.01Hz,精密度0.1Hz;

  17、显示振幅加速度(另购):如需看出振幅、加速度、大加速度、准确数字需另购测量仪;

  18、电动振动台大振幅5mm:

  大振幅=20/(0.002×f2)

  举例:100Hz大振幅=20/(0.002×1002)=1mm

  在任何频率下振幅不可大于5mm

  19、大加速度20G(单位为g)

  大加速度=0.002×f2(频率HZ)×D(振幅p-pmm)

  举例:10HZ大加速度=0.002×102×5=1G

  在任何頻率下加速度不可大于20G22、 加速度与振幅换算1g=9.8m/s2

  20、电动振动台频率越大振幅越小。

  21、电源电压(V):220+20%;

  22、大电流(A):5;
