电线电缆网 > 供求信息 > 铜编织线,铜编织带规格参数(完整版)

铜编织线,铜编织带规格参数 - 无图版

dgyajie100 --- 2019-10-09 14:04:00

1

铜编织带顾名思义是通过编织的方式制作而成的,而编织工艺有很多,常用的就是牵引线相互交叉 编织。具体的操作方式如下:

首先将铜线经络筒、卷纬形成纬线管后,插在编织机的固定齿座上,并沿8字形轨道回转移动。在锭数数量不同的基础上,得到的铜编织带外形也有有区别的,如果锭数为偶数的话将编织成管状的铜编织带;如果锭数为奇数,织成的铜编织带就是扁片状。 随着对编织机进行的技术改造,不仅工艺的效率有了很大的提高,编织成的产品质量也有了明显改善,从而使得铜编织带的应用范围更广。 铜编织带/线采用优质裸铜圆丝或镀锡铜圆丝编织而成的带状导体,采用目前国内先进的8代多头编织机生产,机台规格齐全、产品种类丰富、日单产量大,可满足各类结构产品的需求。

组成结构:

(1)股数*根数*套数/单丝线径

(2)股数*根数*密数/单丝线径

产品型号:TZ(代表紫铜编织带/线)TZX(代表镀锡铜编织带/线)

(1)TZ-15/10TZ-代表材质(紫铜线)15代表单丝线径0.15mm,10-代表截面积10平方

(2)TZX-12/12TZX-代表材质(镀锡铜线)12代表单丝线径0.12mm,12-代表截面积12平方


产品分类:

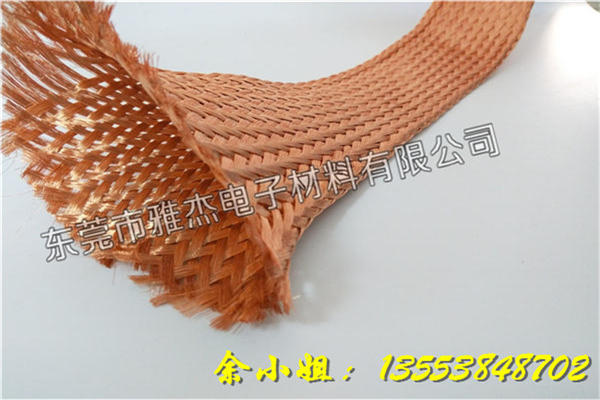

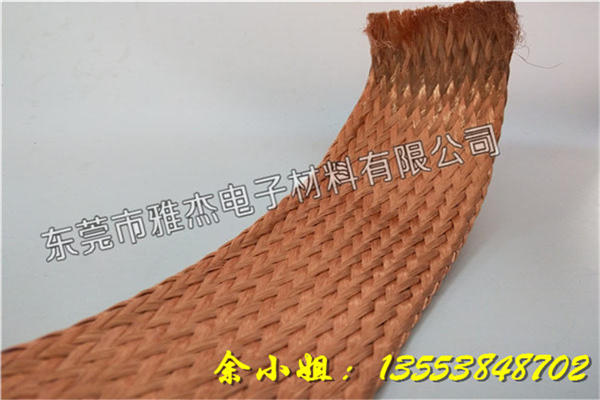

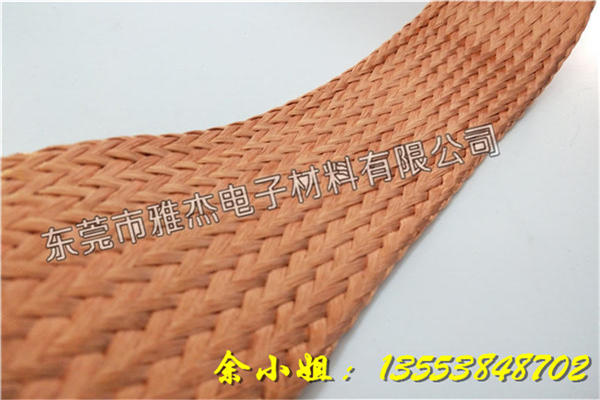

(1)紫铜编织带/线:材质为紫铜圆线,其编织常规线径为0.12mm、0.15mm,产品表面平整,电阻小,颜色为金黄色也称之为铜本色,紫铜编织带/线电气参数(20℃)不大于0.0223Ωmm2/m

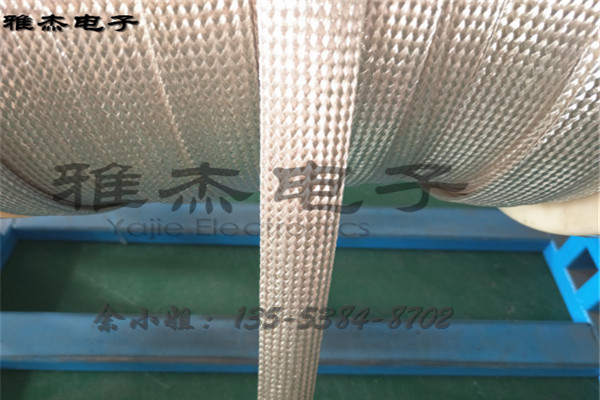

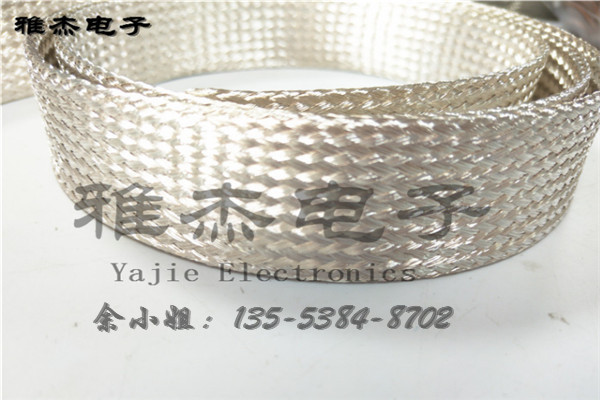

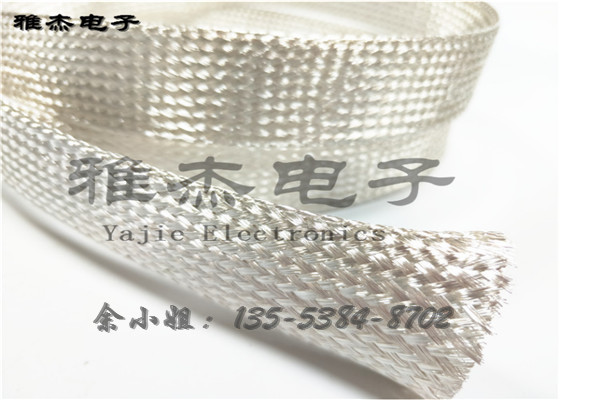

(2)镀锡铜编织带/线:材质为镀锡圆线,其编织常规单丝线径为0.12mm、0.15mm,产品表面光洁、抗氧化,颜色为银灰色,镀锡铜编织带/线 电气参数:(20℃)不大于0.0234Ωmm2/m常用规格:2mm2、2.5mm2、3.5mm2、4mm2、6mm2、8mm2、10mm2、12mm2、16mm2 20mm2、25mm2、35mm2、50mm2、75mm2、95mm2、100mm2、120mm2

常用单丝线径:0.10mm、0.12mm、0.15mm,也可根据用户要求定制单丝0.04、0.05、0.06、0.07、0.08、0.20、0.25的编织带/线

性能特点:导电率高、载流量大、电阻小用途:常用于电气装置、开关电器、电炉、蓄电池、设备、机械、汽车、接地等行业,主要用于导电、输电、非水平方向的带电运动及中低压电器中作为电力配套元件使用。


首先将铜线经络筒、卷纬形成纬线管后,插在编织机的固定齿座上,并沿

8

字形轨道回转移动。在锭

数数量不同的基础上,

得到的铜编织带外形也有有区别的,

如果锭数为偶数的话将编织成管状的铜编织带;

如果锭数为奇数,织成的铜编织带就是扁片状。

随着对编织机进行的技术改造,

不仅工艺的效率有了很大的提高,

编织成的产品质量也有了明显改善,

从而使得铜编织带的应用范围更广。

铜编织带/线采用优质裸铜圆丝或镀锡铜圆丝编织而成的带状导体,采用目前国内先进的

8

代多头编

织机生产,机台规格齐全、产品种类丰富、日单产量大,可满足各类结构产品的需求。

组成结构:

(1)股数*根数*套数/单丝线径

(2)股数*根数*密数/单丝线径

产品型号:TZ(代表紫铜编织带/线)

TZX(代表镀锡铜编织带/线)

(1)TZ-15/10

TZ-代表材质(紫铜线)

15

代表单丝线径

0.15mm

,10-代表截面积

10

平方

(2)TZX-12/12

TZX-代表材质(镀锡铜线)

12

代表单丝线径

0.12mm

,12-代表截面积

12

平方

产品分类:
