电线电缆网 > 通讯电缆 > CAT6 UTP 1-3和2-3线对串音余量少(完整版)

CAT6 UTP 1-3和2-3线对串音余量少 - 无图版

570098978 --- 2019-11-05 16:32:51

1

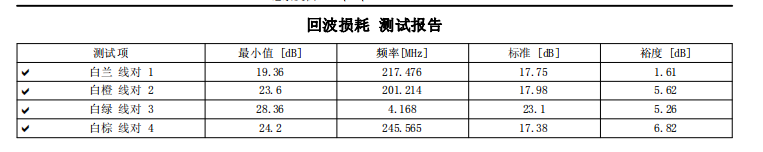

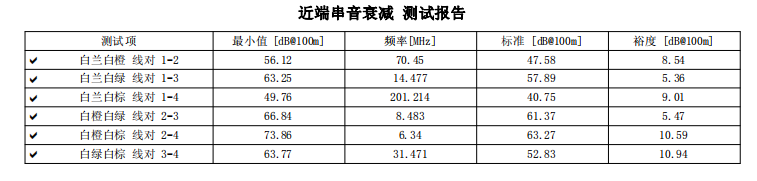

内导体0.57,绝缘1.03,十字骨架5.2x0.7mm(厚度), 绞距分别是(兰14.5,橙11,绿13,棕10),(兰16.5,橙11,绿13.5,棕10),试过两种节距,都是1-3和2-3线对余量少,变化不大,成缆节距是100mm,一下图片是(兰16.5,橙11,绿13.5,棕10)的测试报告的图片,客户要求近串8db以上,回波只要合格就可以了,请各位大神指教如何提高1-3和2-3的串音余量!


carey210 --- 2019-11-06 08:38:25

2

估计是十字架大了,线材太空
xiaofan --- 2019-11-06 09:07:40

3

导体加大一个AWG数
sa571328 --- 2019-11-06 10:22:20

4

8db以上,要求比较高,导体跟这个没有直接关系,主要还是第3对节距,可以选几个来调整一下试试,其它都不变。
游客 --- 2019-11-06 13:00:23

5

这要求确实太高了,你第一组绞距的测试数据应该更差,可以用20mm,11mm,14.5mm,10mm试一下,会比你现在的好一些。希望能把改善后的测试结果分享出来
快乐小小鸟 --- 2019-11-07 10:16:50

6

试一下20/10.5/14/9.5

copartnerks --- 2019-12-11 15:40:56

7

9.7/12.3/10.4/14.8 試一下這個
jason6206 --- 2020-12-09 15:04:10

8

上面試完之後可有結論分享? 感謝.
394740250 --- 2022-10-29 16:00:11

9

蓝11 橙15 绿13 棕16.5,试一下
