BTTZ矿物绝缘电缆的敷设时的注意事项 - 简版
1、电缆在敷设前，均应检查电缆是否完好，绝缘电阻是否达到标准要求

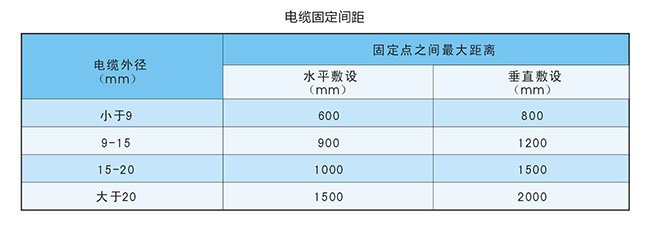

2、电缆敷设时，其固定点之间的间距，除支架敷设在支架处固定外，其余可按下表中推荐的数值固定在明敷部位，如果相同走向的电缆大、中、小规格都有，从整齐、美观方面考虑，可按最小规格电缆标准要求固定，也可分档距离固定。当电线倾斜敷设时，电缆与垂直方向成30度及以下时，按垂直间距固定；大于30度时，按水平间距固定。
3、电缆敷设时，在转弯处、中间连接器两侧，有条件固定的应加以固定。
4、计算敷设电缆所需长度时，应考虑留有1％的余量。
5、对电缆在运行中可能遭受到机械损伤的部位，应采取适当的保护措施。
6、单芯电缆敷设时，应逐根敷设，待每组布齐并矫直后，再作排列绑扎，绑扎间距以1一1.5M为宜。
7、有腐蚀作用的环境中敷设铜护套电缆时，或在部分埋地或穿管敷设时，应采用聚氢乙烯外护套或低烟无卤外护套。
8、布线过程中，电缆据断后应立即对其端部进行临时性密封。
9、电缆全长均为直线敷设或联接用电器可能产生振动时，要在允许场合设置膨胀环。
10、一般矿物绝缘电缆无需穿管敷设，特殊场合必须穿管（单芯电缆不允许单独穿金属管敷设）
11、可以埋地敷设，但最好不要有中间接头，如无法避免，则接头外需做好防水处理。

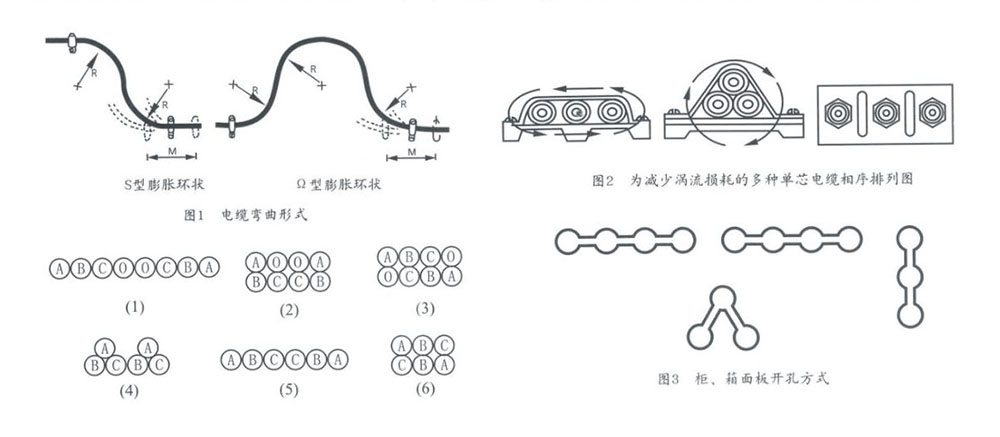

12、对于大截面单芯电缆，用于交流电网时应采取涡流消除措施，在交变电流作用下铜护套上会形成横向涡流，造成能量损耗。当线路负荷大而需要两组以上电缆时，可按下图的形式排列两组或多组电缆，但每组之间要留有两倍电缆外径的距离，而且每组电缆连接线位置应相同。此外，在电缆进配电箱/柜时，为固定电缆需在箱柜的面板上打孔，同样为防止电缆在进箱/柜的铁皮面上产生涡流，在箱柜板面上应按下图所示方式开孔，或加垫非磁性材料的隔板固定电缆，这种支架一般采用铝母线或铜母线加工制作、打孔，当采用扁钢或角钢制作支架时，这时也应参照上述方法开孔，以防涡流产生。
13、单芯电缆敷设时每路电缆之间留有不少于电缆外径2倍的间隙，如不留间隙则应考虑载流量减少系数。
以上就是《BTTZ矿物绝缘电缆的敷设时的注意事项》的全部内容，希望能对大家有所帮助。
