电线电缆网 > 挤塑 挤橡 发泡 > XLPE表面粗糙,磨砂感如何解决(完整版)

XLPE表面粗糙,磨砂感如何解决 - 无图版

460180520 --- 2020-04-01 16:40:06

1

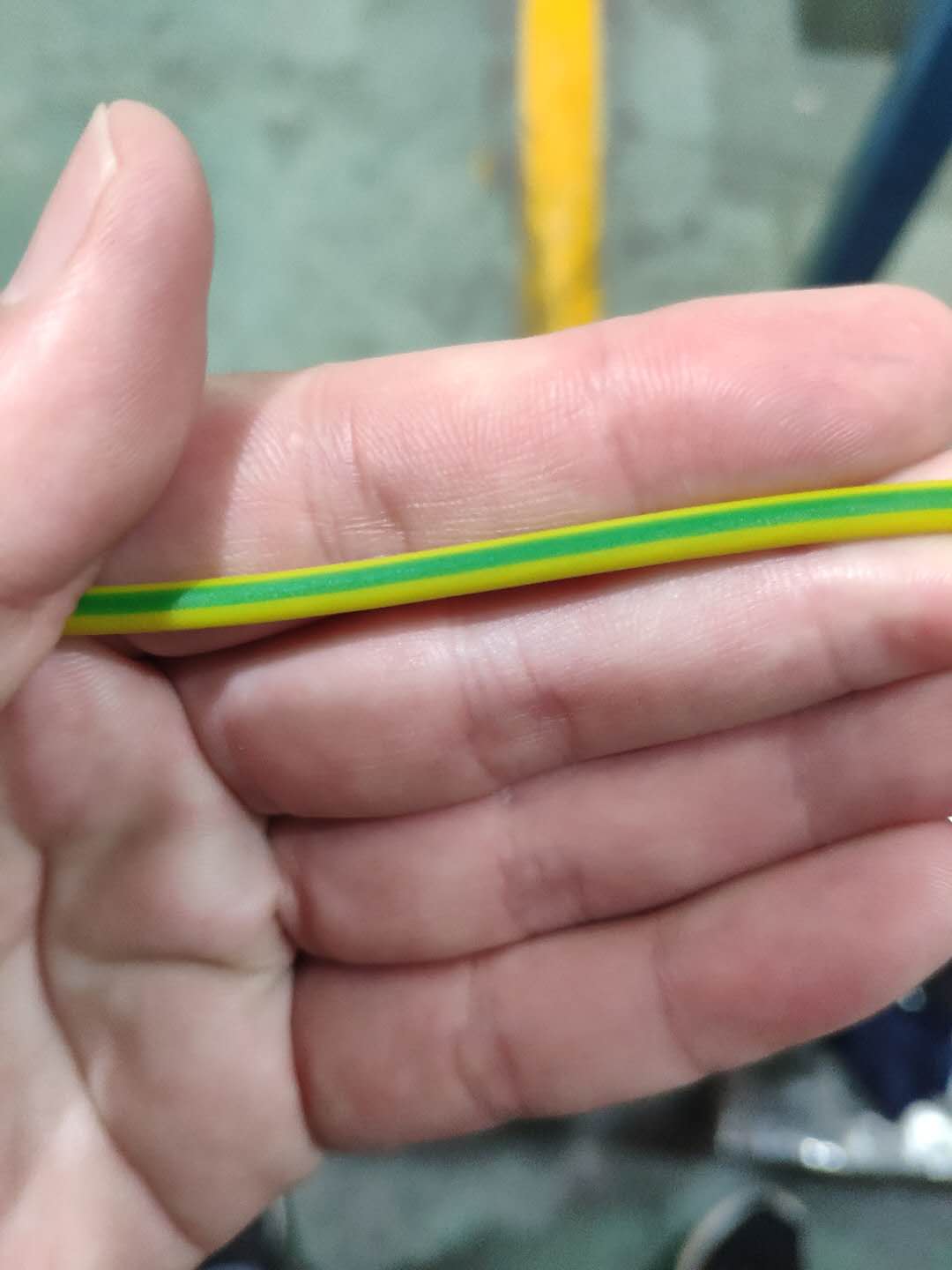

2.5平方绞合导体挤压式挤出XLPE,采用色母料分色,主机温度170-200℃,挤出外观不亮,且手感粗糙,像磨砂的感觉,请问微信图片_20200401163926.jpg什么原因?

秦波 --- 2020-04-01 18:34:02

2

1.把料用65℃烘烤30-60分钟。

2.把眼膜、机头温度再升10℃。

3.内、外模距离控制在3-5mm 。

4.检查眼膜和机头的电热是否有问题。

以上供参考,希望能有所帮助

jsxmgcb --- 2020-04-02 08:09:39

3

1.看模口直径是否大于线径,如果大于线径,会造成粗糙磨砂感,2.看材料本身性能,性能不好也会造成,3,调高眼膜机头温度,4,材料70度左右烘干3小时左右。
slikin --- 2020-04-02 08:17:59

4

看楼上的说法
游客 --- 2020-04-02 08:39:34

5

这是用硅烷交联料做的,如果是二步法,温度已经可以了(必须是实测的),机身温度甚至可以再低一点;如果是一步法则温度不够,须再加15~20度;色母粒必须烘干后使用,建议就放在机身上随用随取;交联料开包后尽快用完,没用完的必须重新热封好,二步法的AB料要混合均匀,特别是做小规格线;同心度能控制的话可以用半挤压模具。
WTQ999 --- 2020-04-02 08:59:52

6

学习!
460180520 --- 2020-04-02 12:04:09

7

秦波:

1.把料用65℃烘烤30-60分钟。

2.把眼膜、机头温度再升10℃。

3.内、外模距离控制在3-5mm 。

4.检查眼膜和机头的电热是否有问题。

以上供参考,希望能有所帮助

好的,回头我试下,多谢秦总的指点。

卓众2010 --- 2020-04-06 10:55:43

8

拉管模具,拉伸小点就可以了,上海上化材料,凯波材料都很好用。
Ericzll --- 2020-04-07 08:33:39

9

其他规格的线也这样?
lanfeifan --- 2020-04-07 08:48:19

10

fomosa --- 2020-04-07 11:04:38

11

一句话:温度高了
1032165712 --- 2020-04-08 06:05:44

12

dongsen332 --- 2020-04-09 12:11:55

13

外模小一点  增大压力
游客 --- 2020-05-26 17:33:35

14

花新 --- 2020-06-23 10:57:44

15

用挤压,表面是不光亮
游客 --- 2020-08-10 20:16:13

16

把眼模直径比线径小0.05~0.1再试试。
游客 --- 2020-08-10 20:16:13

17

把眼模直径比线径小0.05~0.1再试试。
smartjqw --- 2021-02-07 10:32:11

18

学习了,谢谢了
-- 结束 --
